Configurar tu Svitgrid Gateway
En esta página
- Qué placa tienes
- Antes de empezar
- Paso 1 — Coloca la placa y dale corriente
- Paso 2 — Conecta el cable (solo ED-1.1)
- Deye: pon Modbus SN en 01
- Paso 3 — Empieza la configuración en la app
- Paso 4 — Comprueba lo que encontró la app
- Paso 5 — Dale tu Wi‑Fi a la placa
- Paso 6 — Revisa tu estación y créala
- Paso 7 — Espera las primeras lecturas
- La luz de estado
- Si un ED-1.1 no encuentra el inversor
- Si algo sale mal
Ya tienes la caja en las manos. Aquí está todo, desde desembalarla hasta la primera lectura: qué placa tienes, dónde va, el cable si lo necesita y la configuración en la app.
La configuración lleva unos 10 minutos. Mantén el móvil a pocos metros de la placa todo el tiempo.
Imprime esta página
Al imprimir cualquier página de esta documentación se omiten los menús, así que cabe en papel.
Qué placa tienes
Hay dos placas. Se configuran igual en la app; solo cambia el paso 2.
| Placa | Cómo distinguirla | Cómo lee tu inversor | |
|---|---|---|---|
![]() | ED-1 | Una caja color crema con un puerto USB-C y un botón. Ninguna otra toma. | Por el Wi‑Fi de casa, a través del módulo Wi‑Fi (el logger o «stick») que ya está conectado a tu inversor. No hay nada que cablear. |
![]() | ED-1.1 | Una caja blanca con un puerto USB-C, un botón y una toma RJ-45 que parece una toma de red. | Por un cable desde su toma RJ-45 hasta el puerto de comunicación del inversor (RS-485). Sigue usando tu Wi‑Fi para llegar a la nube de Svitgrid. |
La caja contiene la placa y un cable USB-C. No incluye cargador: sirve cualquier cargador de móvil de 5 V.
La toma RJ-45 no es un puerto de red
Nunca conectes el cable de un ED-1.1 a un router, un switch o un ordenador. La toma lleva señales RS-485 y alimentación de corriente continua, no Ethernet. Consulta el pinout del RJ-45.
Antes de empezar
- La app de Svitgrid está instalada y has iniciado sesión. Consulta Descargar e instalar y Crear tu cuenta.
- El Bluetooth está activado. La app encuentra la placa por Bluetooth.
- El acceso a la ubicación está permitido cuando la app lo pide, en Android. Android solo muestra el nombre de tu red Wi‑Fi a las apps con acceso a la ubicación.
- La contraseña del Wi‑Fi de casa está a mano. La placa solo se conecta a redes de 2,4 GHz. Un router que muestra un solo nombre para 2,4 GHz y 5 GHz suele funcionar.
- Solo ED-1: el módulo Wi‑Fi del inversor está en la misma red de casa. Si la app del fabricante del inversor muestra datos en directo, lo está.
Paso 1 — Coloca la placa y dale corriente
- Pon la placa cerca del inversor, en interior y en un sitio seco, donde el móvil tenga buena señal Wi‑Fi. Un ED-1.1 va al alcance de su cable.
- Conecta el cable USB-C a la placa y a un cargador de móvil.
La luz de la placa se queda apagada por ahora. Es normal: solo se enciende cuando las primeras lecturas llegan a la nube, en el paso 7.
Paso 2 — Conecta el cable (solo ED-1.1)
Sáltate este paso si tienes un ED-1.
Tiende un cable desde la toma RJ-45 de la placa hasta el puerto de comunicación RS-485 del inversor.
- Guíate por la señal, nunca por el número de pin. Cada marca de inversor numera su puerto de forma distinta. Une A+ con A+, B− con B− y tierra con tierra, usando el pinout del RJ-45.
- Huawei se describe paso a paso en Huawei por RS-485.
- Deye: primero pon Modbus SN en 01. Consulta Deye: pon Modbus SN en 01 más abajo.
- Invertir A y B no daña nada. El bus se queda en silencio y la app no encuentra ningún inversor. Intercambiar esos dos cables es lo primero que hay que probar.
Deja el armario del inversor a un electricista
El puerto de comunicación es de baja tensión, pero en algunos inversores está en el mismo compartimento que el cableado de red y de batería. Si para llegar a él hay que abrir una tapa, pídeselo a tu instalador. Le lleva unos 15 minutos.
Deye: pon Modbus SN en 01
Un Deye responde por el cable solo en la dirección fijada en Modbus SN. La placa busca direcciones a partir de 01, así que un Deye en 00 nunca responde y la app no encuentra el inversor. Compruébalo antes de empezar la configuración en la app.

- En la pantalla del inversor, toca el icono del engranaje para abrir los ajustes.
- Toca Advanced Function.
- Usa las flechas de la derecha hasta que aparezca Modbus SN. La página se llama Paral. Set3.
- Toca el campo Modbus SN, pon 01 y toca ✓ para guardar.
Varios Deye en un mismo cable necesitan cada uno su número: 01, 02, 03. Deja el resto de ajustes de esta página como están.
Paso 3 — Empieza la configuración en la app
- Una cuenta nueva: después de iniciar sesión y pasar la breve introducción, la app empieza la configuración sola.
- Ya tienes una estación en Svitgrid, por ejemplo porque recogías datos con el móvil: abre la estación, ve a la pestaña Ajustes y luego a Dispositivo Edge → Añadir una placa.
- La etiqueta de la placa tiene un código QR: escanéalo con la cámara del móvil. Abre la configuración de esa placa concreta.
Paso 4 — Comprueba lo que encontró la app
La app busca por Bluetooth y en tu red. Muestra la placa por su modelo y los cuatro últimos caracteres de su código, y el inversor debajo.

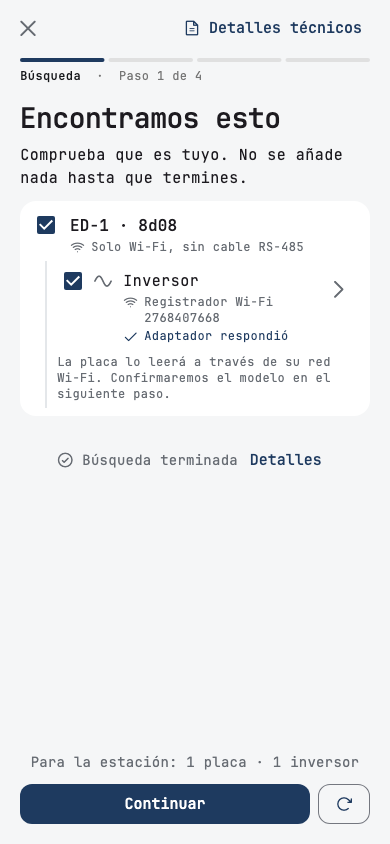

Un ED-1, con el logger Wi‑Fi del inversor encontrado en la red:

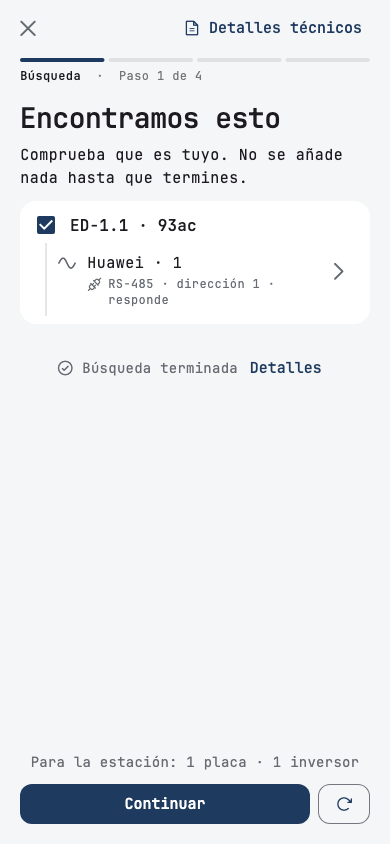

Un ED-1.1, con el inversor encontrado en el cable:

Deja marcado todo lo que es tuyo y toca Continuar. No se añade nada hasta el último paso.
Si la lista está vacía, consulta la tabla al final de esta página.
Paso 5 — Dale tu Wi‑Fi a la placa

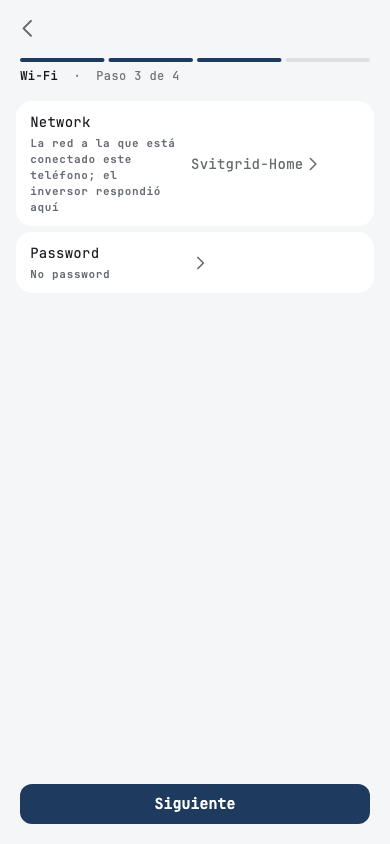

La app rellena la red a la que está conectado tu móvil. Comprueba que es la red de casa, no una red de invitados ni un punto de acceso móvil.
- Toca Password y escribe la contraseña de tu Wi‑Fi.
- Toca Listo y luego Siguiente.

Paso 6 — Revisa tu estación y créala

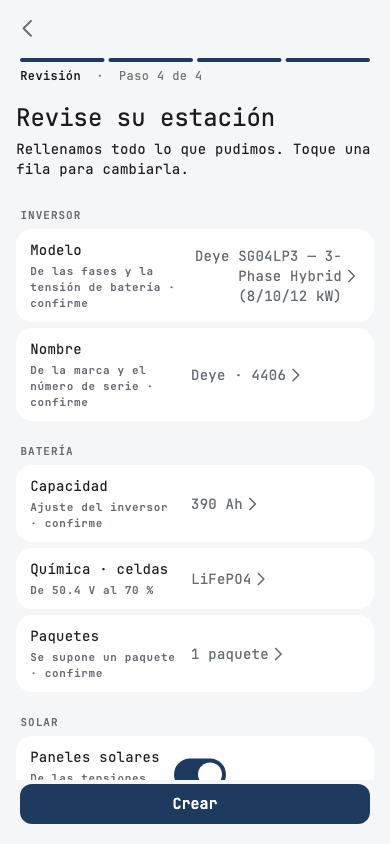

Una página muestra todo lo que leyó la app: el modelo del inversor, su nombre, la batería y los paneles solares. Una fila marcada con confirme es la mejor suposición de la app. Toca cualquier fila para cambiarla.

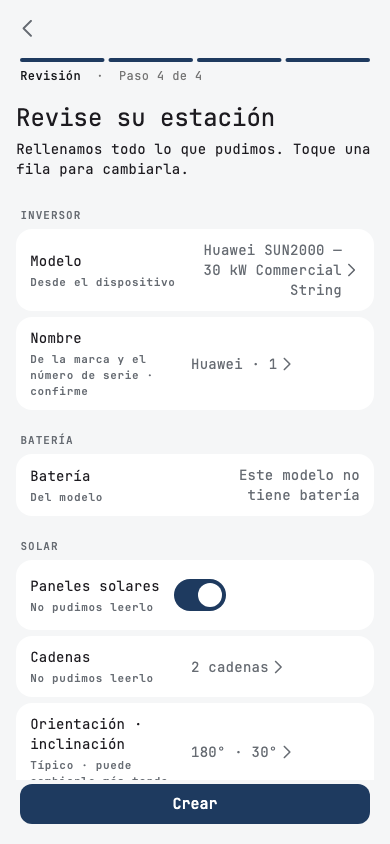

En un ED-1.1 la placa suele leer el modelo directamente del inversor. La fila dice entonces Desde el dispositivo.

Abajo, ponle un nombre a la estación e indica su ubicación. La ubicación determina la previsión solar y los horarios de cortes.
Toca Crear.
Paso 7 — Espera las primeras lecturas

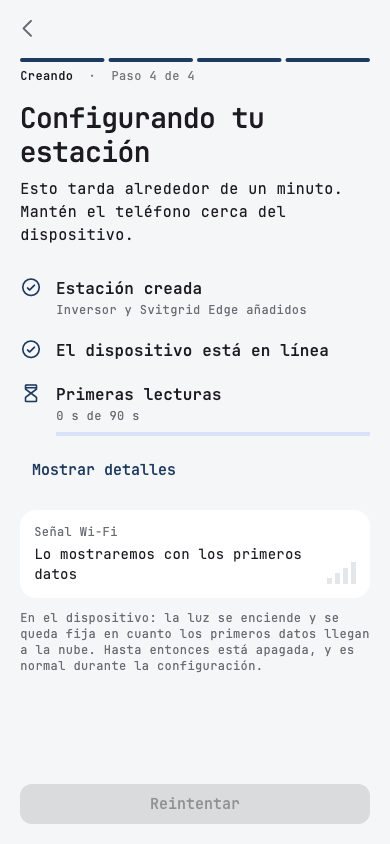

La app crea la estación, envía tu Wi‑Fi a la placa y espera a que la placa se conecte y envíe sus primeras lecturas. Tarda alrededor de un minuto.

Cuando llega la primera lectura, la app abre tu panel, y la luz de la placa se enciende y se queda encendida. La configuración ha terminado.
Si la placa no puede conectarse a tu Wi‑Fi, la app dice The device could not join that Wi-Fi. Lo más habitual es una errata en la contraseña. Toca Change the password and retry. La app continúa desde donde se detuvo y no crea nada dos veces.
La luz de estado
La placa tiene una sola luz y ningún código de parpadeo.
- Encendida — una lectura llegó a la nube de Svitgrid en los últimos 12 minutos. Todo funciona.
- Apagada — no llegó nada a la nube en los últimos 12 minutos, o todavía nada desde que se encendió.
Consulta Svitgrid Gateway para el botón, la pausa y todo lo demás que hace la placa después de la configuración.
Si un ED-1.1 no encuentra el inversor
Un fallo de cableado, un ajuste incorrecto y un inversor apagado se ven igual: la app encuentra la placa, pero no el inversor. Revisa estos puntos en orden y toca el botón de búsqueda (↻) junto a Continue después de cada cambio.
Primero, el cable. La toma RJ-45 de la placa tiene su propio pinout. Sigue el de Deye, así que un cable RS-485 de Deye sirve tal cual. Para cualquier otra marca, un cable de red ya hecho es incorrecto aunque el conector encaje: busca A+, B− y tierra en el manual del inversor y une cada señal a su pin en la placa.
| Pin de la placa | Señal |
|---|---|
| 1 y 8 | B− |
| 2 y 7 | A+ |
| 3 y 6 | Tierra de señal, si el inversor la tiene |
| 4 y 5 | Entrada de alimentación. Puedes dejarlos libres: la placa se alimenta por USB-C. |
Los dos pines de cada par están unidos dentro de la placa, así que basta un hilo por señal. Detalles: pinout del RJ-45.
Después:
- Intercambia A y B. Los hilos invertidos son la causa más común, y cambiarlos no daña nada.
- Usa el puerto correcto. Conecta al puerto que el manual del inversor llama RS-485 o Modbus. Los puertos marcados BMS, CAN o Meter son buses distintos.
- Deye: comprueba que Modbus SN es 01, no 00. Consulta Deye: pon Modbus SN en 01 más arriba.
- Comprueba que el inversor está encendido. Un inversor apagado no puede responder.
- No conectes la malla en la placa. Una malla o un hilo de tierra conectados en ambos extremos pueden silenciar el bus. En un Huawei es el pin 5 de su puerto COM.
- ¿Sigue sin aparecer? Guarda un registro en svitgrid.app/logs y luego escríbenos como se indica abajo. Adjunta el registro, una foto de cada extremo del cable y una foto del puerto del inversor con su etiqueta.
Si algo sale mal
| Lo que ves | Qué hacer |
|---|---|
| La app no encuentra la placa | Comprueba que el Bluetooth está activado y que el móvil está a pocos metros. Desenchufa la placa 10 segundos, vuelve a enchufarla y toca el botón de búsqueda (↻) junto a Continuar. |
| Aparece un ED-1, pero ningún inversor | El módulo Wi‑Fi del inversor debe estar en la misma red que tu móvil. Abre la app del fabricante del inversor y comprueba que muestra datos en directo. Consulta Conectar con tu inversor. |
| Aparece un ED-1.1, pero ningún inversor | Consulta Si un ED-1.1 no encuentra el inversor más arriba. |
| The device could not join that Wi-Fi | La contraseña es incorrecta, o la red es solo de 5 GHz. Toca Change the password and retry. |
| Las lecturas se detienen más tarde | Consulta Solución de problemas. |
Guarda un registro antes de escribir
Un registro de svitgrid.app/logs muestra lo que vio la placa, y es lo primero que te pediremos. Consulta Ver qué está haciendo.
¿Sigues sin poder? Escríbenos desde la app: Ajustes → Enviar comentarios.
