Instalacja Svitgrid Gateway

Na tej stronie
W skrócie

Masz już skrzynkę w rękach. Tutaj jest wszystko od rozpakowania do pierwszego odczytu: którą płytkę masz, gdzie ją postawić, kabel, jeśli jest potrzebny, i konfiguracja w aplikacji.

Konfiguracja trwa około 10 minut. Przez cały ten czas trzymaj telefon w odległości kilku metrów od płytki.

Wydrukuj tę stronę

Każda strona tej dokumentacji drukuje się bez menu, więc mieści się na papierze.

Którą płytkę masz

Są dwie płytki. W aplikacji konfiguruje się je tak samo; różni się tylko krok 2.

PłytkaJak rozpoznaćJak odczytuje falownik
ED-1ED-1Kremowa skrzynka z portem USB-C i przyciskiem. Żadnego innego gniazda.Przez Twoje domowe Wi‑Fi, za pośrednictwem modułu Wi‑Fi (loggera, czyli „sticka”), który już jest wpięty w falownik. Nic nie trzeba podłączać.
ED-1.1ED-1.1Biała skrzynka z portem USB-C, przyciskiem i gniazdem RJ-45, które wygląda jak gniazdo sieciowe.Kablem z gniazda RJ-45 do portu komunikacyjnego falownika (RS-485). Do chmury Svitgrid i tak łączy się przez Twoje Wi‑Fi.

W pudełku jest płytka i kabel USB-C. Ładowarki nie ma: wystarczy dowolna ładowarka do telefonu 5 V.

Gniazdo RJ-45 to nie port sieciowy

Nigdy nie podłączaj kabla ED-1.1 do routera, przełącznika ani komputera. Gniazdem płyną sygnały RS-485 i napięcie stałe zasilania, a nie Ethernet. Zobacz rozkład pinów RJ-45.

Zanim zaczniesz

  • Aplikacja Svitgrid jest zainstalowana i jesteś zalogowany. Zobacz Pobranie i instalacja oraz Załóż konto.
  • Bluetooth jest włączony. Aplikacja znajduje płytkę przez Bluetooth.
  • Dostęp do lokalizacji jest dozwolony, gdy aplikacja o niego poprosi (na Androidzie). Android pokazuje nazwę sieci Wi‑Fi tylko aplikacjom z dostępem do lokalizacji.
  • Hasło do domowego Wi‑Fi masz pod ręką. Płytka łączy się tylko z sieciami 2,4 GHz. Router, który pokazuje jedną nazwę dla 2,4 GHz i 5 GHz, zwykle działa.
  • Tylko ED-1: moduł Wi‑Fi falownika jest w tej samej sieci domowej. Jeśli aplikacja producenta falownika pokazuje bieżące dane, to jest.

Krok 1 — Postaw płytkę i podłącz zasilanie

  1. Postaw płytkę blisko falownika, w suchym pomieszczeniu, w miejscu, gdzie telefon ma dobry zasięg Wi‑Fi. ED-1.1 musi stać w zasięgu swojego kabla.
  2. Podłącz kabel USB-C do płytki i do ładowarki do telefonu.

Dioda na płytce na razie się nie świeci. To normalne: zapala się dopiero, gdy pierwsze odczyty dotrą do chmury, w kroku 7.

Krok 2 — Podłącz kabel (tylko ED-1.1)

Przy ED-1 pomiń ten krok.

Poprowadź kabel z gniazda RJ-45 płytki do portu komunikacyjnego RS-485 falownika.

  • Kieruj się sygnałem, nigdy numerem pinu. Każda marka falowników numeruje port inaczej. Łącz A+ z A+, B− z B− i masę z masą według rozkładu pinów RJ-45.
  • Huawei jest opisany krok po kroku w Huawei przez RS-485.
  • Deye: najpierw ustaw Modbus SN na 01. Zobacz Deye: ustaw Modbus SN na 01 poniżej.
  • Zamienione A i B niczego nie uszkodzą. Magistrala po prostu milczy, a aplikacja nie znajduje falownika. Zamiana tych dwóch przewodów to pierwsza rzecz do sprawdzenia.

Szafkę falownika zostaw elektrykowi

Port komunikacyjny ma niskie napięcie, ale w niektórych falownikach jest w tej samej komorze co przewody sieciowe i akumulatorowe. Jeśli dostęp do niego wymaga zdjęcia pokrywy, poproś instalatora. Zajmie mu to około 15 minut.

Deye: ustaw Modbus SN na 01

Deye odpowiada na kablu tylko pod adresem ustawionym w Modbus SN. Płytka szuka adresów od 01 w górę, więc Deye z adresem 00 nigdy nie odpowiada, a aplikacja nie znajduje falownika. Sprawdź to przed rozpoczęciem konfiguracji w aplikacji.

Ekran Advanced Function w Deye, Modbus SN ustawiony na 01

  1. Na ekranie falownika dotknij ikony zębatki, aby otworzyć ustawienia.
  2. Dotknij Advanced Function.
  3. Przewijaj strzałkami po prawej, aż pojawi się Modbus SN. Strona jest oznaczona Paral. Set3.
  4. Dotknij pola Modbus SN, ustaw 01 i dotknij ✓, aby zapisać.

Kilka falowników Deye na jednym kablu potrzebuje każdy własnego numeru: 01, 02, 03. Pozostałe ustawienia na tej stronie zostaw bez zmian.

Krok 3 — Rozpocznij konfigurację w aplikacji

  • Nowe konto: po zalogowaniu i przewinięciu krótkiego wprowadzenia aplikacja sama rozpoczyna konfigurację.
  • Masz już stację w Svitgrid, na przykład ze zbierania danych telefonem: otwórz stację, przejdź do karty Ustawienia, potem Urządzenie brzegowe → Dodaj płytkę.
  • Na etykiecie płytki jest kod QR: zeskanuj go aparatem telefonu. Otwiera konfigurację dokładnie tej płytki.

Krok 4 — Sprawdź, co znalazła aplikacja

Aplikacja szuka przez Bluetooth i w Twojej sieci. Pokazuje płytkę po modelu i ostatnich czterech znakach jej kodu, a pod nią falownik.

ED-1 z loggerem Wi‑Fi falownika znalezionym w sieci:

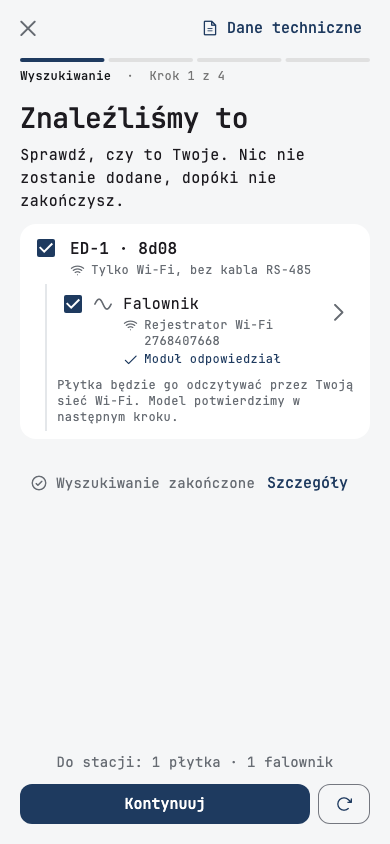

Wyszukiwanie: ED-1 i logger Wi-Fi falownika

ED-1.1 z falownikiem znalezionym na kablu:

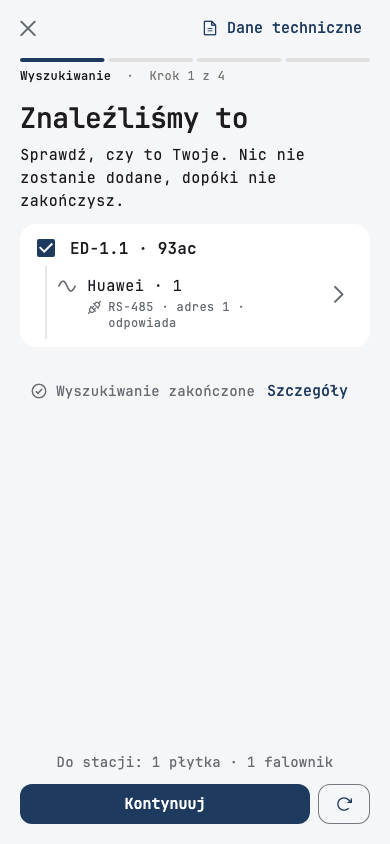

Wyszukiwanie: ED-1.1 i falownik na jej kablu

Zostaw zaznaczone wszystko, co jest Twoje, i naciśnij Kontynuuj. Nic nie zostaje dodane aż do ostatniego kroku.

Jeśli lista jest pusta, zajrzyj do tabeli na końcu tej strony.

Krok 5 — Przekaż płytce swoje Wi‑Fi

Aplikacja wpisuje sieć, do której jest podłączony telefon. Sprawdź, czy to Twoja sieć domowa, a nie sieć dla gości ani hotspot komórkowy.

  1. Naciśnij Password i wpisz hasło do Wi‑Fi.
  2. Naciśnij Gotowe, potem Dalej.

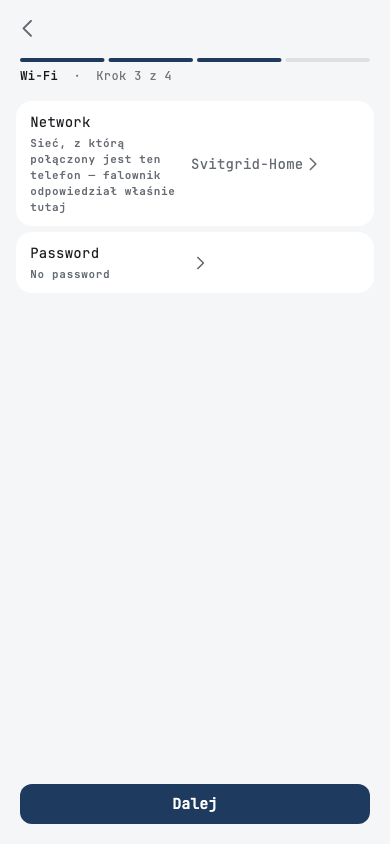

Krok Wi-Fi

Krok 6 — Sprawdź stację i ją utwórz

Na jednej stronie jest wszystko, co odczytała aplikacja: model falownika, jego nazwa, akumulator i panele słoneczne. Wiersz oznaczony potwierdź to najlepsze przypuszczenie aplikacji. Naciśnij dowolny wiersz, aby go zmienić.

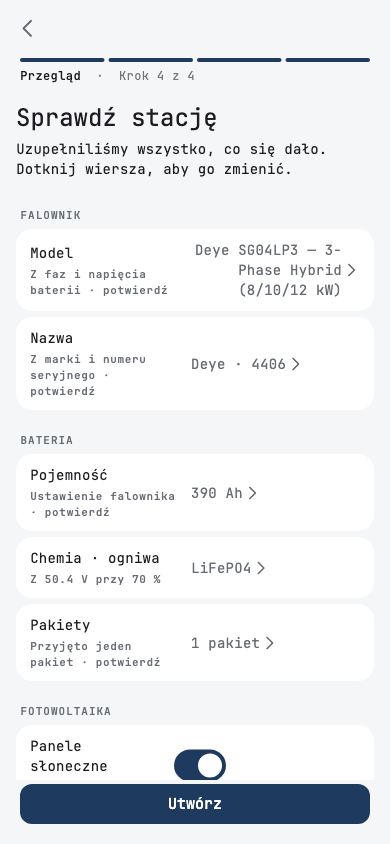

Sprawdzenie stacji: ED-1 z falownikiem Deye

W ED-1.1 płytka często odczytuje model bezpośrednio z falownika. Wiersz ma wtedy oznaczenie Z urządzenia.

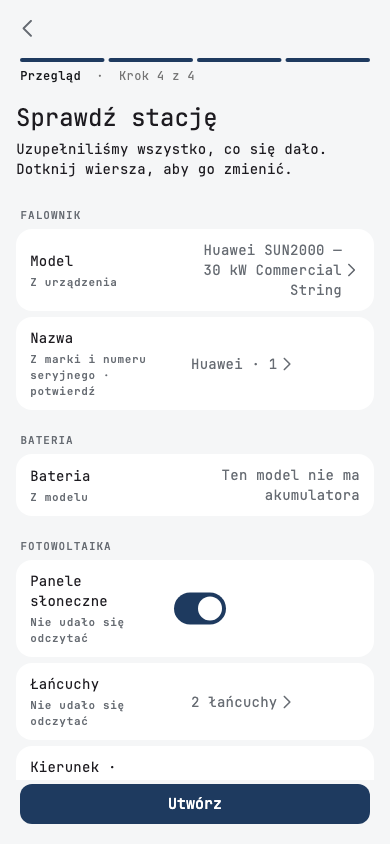

Sprawdzenie stacji: ED-1.1 z falownikiem Huawei

Na dole nadaj stacji nazwę i podaj jej lokalizację. Od lokalizacji zależą prognoza produkcji i harmonogramy wyłączeń.

Naciśnij Utwórz.

Krok 7 — Poczekaj na pierwsze odczyty

Aplikacja tworzy stację, przekazuje płytce Twoje Wi‑Fi i czeka, aż płytka połączy się z siecią i wyśle pierwsze odczyty. Trwa to około minuty.

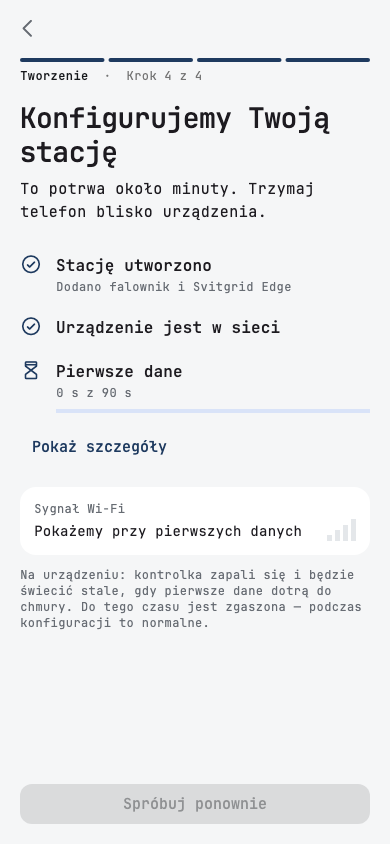

Tworzenie stacji

Gdy przyjdzie pierwszy odczyt, aplikacja otwiera pulpit, a dioda na płytce zapala się i świeci dalej. Konfiguracja zakończona.

Jeśli płytka nie może połączyć się z Twoim Wi‑Fi, aplikacja pokazuje komunikat The device could not join that Wi-Fi. Najczęściej w haśle jest literówka. Naciśnij Change the password and retry. Aplikacja kontynuuje od miejsca, w którym się zatrzymała, i niczego nie tworzy dwa razy.

Dioda stanu

Płytka ma jedną diodę i żadnych kodów mrugania.

  • Świeci — odczyt dotarł do chmury Svitgrid w ciągu ostatnich 12 minut. Wszystko działa.
  • Nie świeci — przez ostatnie 12 minut nic nie dotarło do chmury albo nic jeszcze nie dotarło od włączenia.

O przycisku, wstrzymywaniu i wszystkim, co płytka robi po konfiguracji, przeczytasz w Svitgrid Gateway.

Jeśli ED-1.1 nie znajduje falownika

Błąd w kablu, złe ustawienie i wyłączony falownik wyglądają tak samo: aplikacja znajduje płytkę, ale nie falownik. Sprawdź wszystko po kolei i po każdej zmianie naciśnij przycisk wyszukiwania (↻) obok Continue.

Najpierw kabel. Gniazdo RJ-45 płytki ma własny rozkład pinów. Jest zgodny z Deye, więc kabel RS-485 od Deye pasuje bez zmian. Dla innych marek gotowy kabel sieciowy jest zły, nawet gdy wtyczka pasuje: znajdź A+, B− i masę w instrukcji falownika i połącz każdy sygnał z jego pinem na płytce.

Pin płytkiSygnał
1 i 8B−
2 i 7A+
3 i 6Masa sygnałowa, jeśli falownik ją ma
4 i 5Wejście zasilania. Możesz je zostawić puste: płytka jest zasilana z USB-C.

Oba piny każdej pary są połączone wewnątrz płytki, więc na sygnał wystarczy jeden przewód. Szczegóły: rozkład pinów RJ-45.

Następnie:

  1. Zamień A i B. Odwrócone przewody to najczęstsza przyczyna, a zamiana niczego nie uszkodzi.
  2. Użyj właściwego portu. Podłącz się do portu, który instrukcja falownika nazywa RS-485 lub Modbus. Porty oznaczone BMS, CAN lub Meter to osobne magistrale.
  3. Deye: sprawdź, czy Modbus SN to 01, a nie 00. Zobacz Deye: ustaw Modbus SN na 01 powyżej.
  4. Sprawdź, czy falownik jest włączony. Wyłączony falownik nie może odpowiedzieć.
  5. Nie podłączaj ekranu po stronie płytki. Ekran kabla lub przewód uziemienia podłączony na obu końcach może zagłuszyć magistralę. W Huawei to pin 5 portu COM.
  6. Nadal nic? Zapisz log na svitgrid.app/logs, a potem napisz do nas, jak opisano niżej. Dołącz log, zdjęcie obu końców kabla i zdjęcie portu falownika z jego opisem.

Jeśli coś pójdzie nie tak

Co widziszCo zrobić
Aplikacja nie znajduje płytkiSprawdź, czy Bluetooth jest włączony, a telefon jest w odległości kilku metrów. Odłącz płytkę na 10 sekund, podłącz ją ponownie i naciśnij przycisk wyszukiwania (↻) obok Kontynuuj.
ED-1 jest znaleziona, ale falownika nie maModuł Wi‑Fi falownika musi być w tej samej sieci co telefon. Otwórz aplikację producenta falownika i sprawdź, czy pokazuje bieżące dane. Zobacz Połączenie z falownikiem.
ED-1.1 jest znaleziona, ale falownika nie maZobacz Jeśli ED-1.1 nie znajduje falownika powyżej.
The device could not join that Wi-FiHasło jest błędne albo sieć działa tylko w paśmie 5 GHz. Naciśnij Change the password and retry.
Odczyty później przestają przychodzićZobacz Rozwiązywanie problemów.

Zapisz log, zanim napiszesz

Log z svitgrid.app/logs pokazuje, co widziała płytka, i o niego zapytamy najpierw. Zobacz Podgląd tego, co robi.

Nadal nie działa? Napisz do nas z aplikacji: Ustawienia → Wyślij opinię.
