Huawei por RS-485
Los inversores Huawei sin SmartLogger ni SDongle también se pueden leer: basta con conectar un Svitgrid Edge Connector al puerto COM del inversor con dos cables.
La mayoría de los inversores Huawei se leen a través de tu red, mediante un SmartLogger o un SDongle. Si el tuyo no tiene ninguno de los dos, no está fuera de alcance: un Svitgrid Edge Connector se conecta directamente al puerto COM y lo lee por RS-485.
Esto se hace una sola vez, durante la configuración. Después el dispositivo informa por su cuenta, de día y de noche, esté o no tu teléfono cerca.
Qué necesitas
- Un Svitgrid Edge Connector con adaptador RS-485
- Dos cables entre el adaptador y el puerto COM del inversor
- El nombre y la contraseña de tu red WiFi
Apaga el inversor antes de abrir el puerto COM
Trabajar dentro de un inversor es trabajo eléctrico con tensión. Apágalo y sigue las instrucciones del fabricante. Si no te sientes seguro, que lo cablee un instalador: la parte de la app lleva dos minutos.
Cableado
El cable va entre el conector COM del inversor y la toma RJ-45 de tu Svitgrid Edge Connector. Cada uno usa su propia numeración, así que guíate por la señal, nunca por el número de pin.
| Señal | Pin COM del inversor | Pin RJ-45 de Svitgrid |
|---|---|---|
A+ | 1 | 2 |
B− | 3 | 1 |
| Tierra RS-485 | 5 | 8 |
Fíjate en el cruce: el inversor lleva A+ en el pin 1 y el RJ-45 en el pin 2. Cablear "pin 1 con pin 1" invierte el par.
El resto de la toma — qué hacen los pines 3 a 8 y la regla para conectarlo a tierra — es igual para todas las marcas: consulta la convención de pines RJ-45.
Intercambiar A y B no hace daño
Si no responde nada, prueba a intercambiar los dos cables. Invertir A+ y B− deja el bus en silencio, pero no daña nada.
Paso a paso
Crea primero tu cuenta y tu hogar — consulta Crear una cuenta y Primera configuración. Luego añade el inversor.

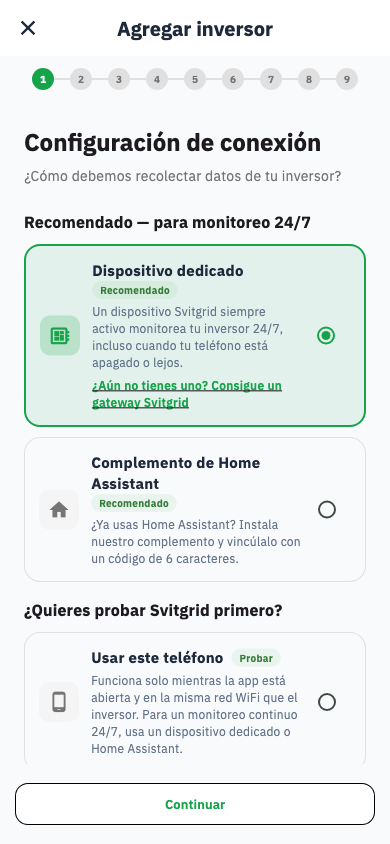

1. Elige cómo se leerá. Selecciona el dispositivo edge, no el teléfono.

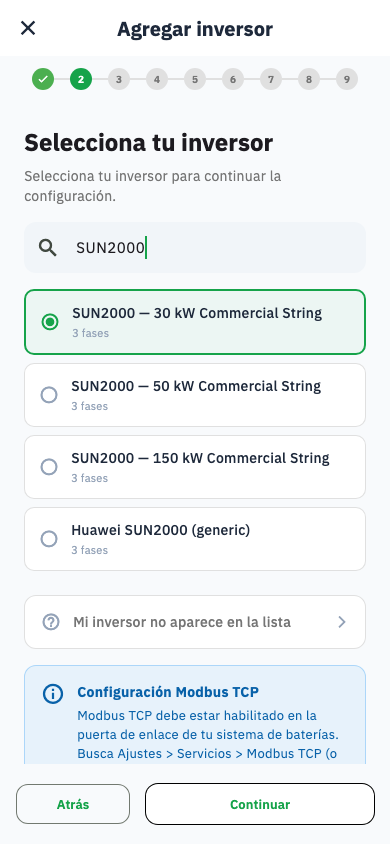

2. Elige tu modelo. Escribe SUN2000 en el buscador.

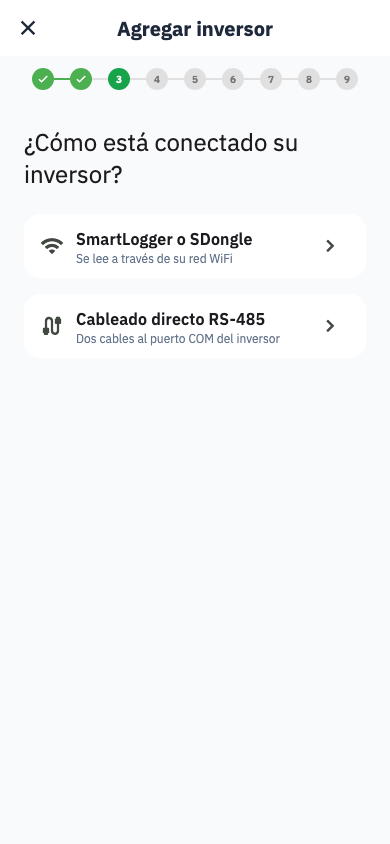

3. Elige la conexión. Este es el paso clave: selecciona RS-485 directo, no SmartLogger.

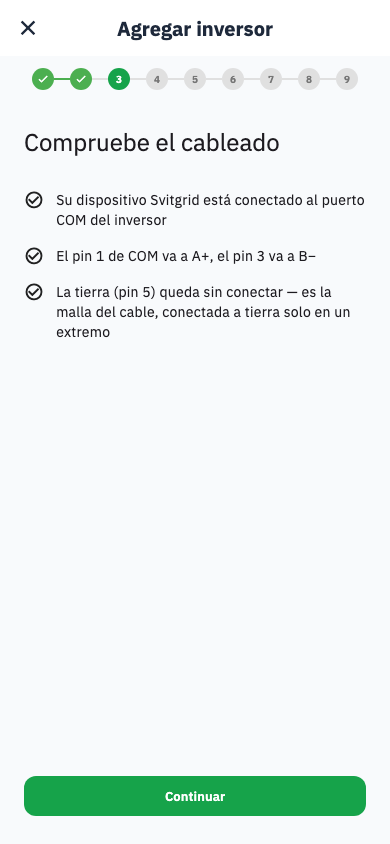

4. Confirma el cableado. La lista repite la tabla de arriba.

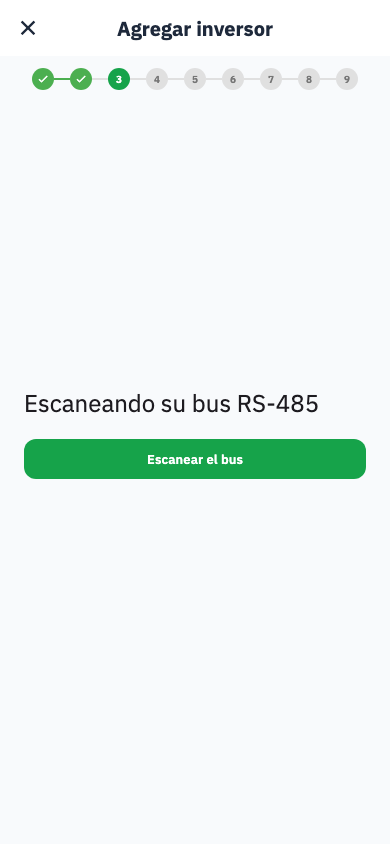

5. Escanea el bus. Svitgrid prueba todas las direcciones hasta que el inversor responde, así que no necesitas conocer la suya.

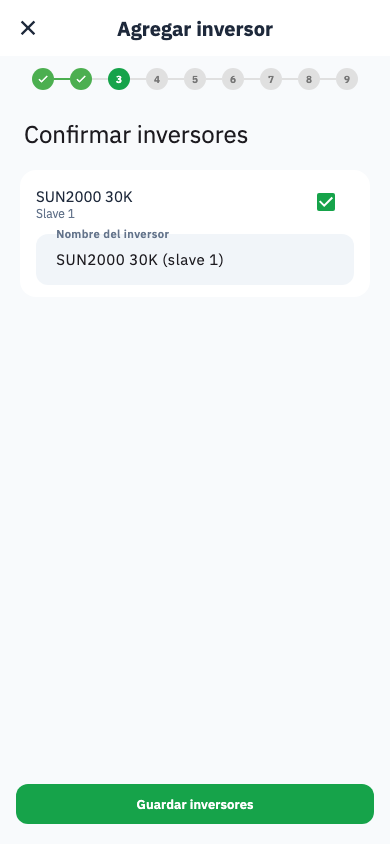

6. Confirma lo encontrado. Se muestra la dirección en la que respondió; aquí también puedes renombrar el inversor.

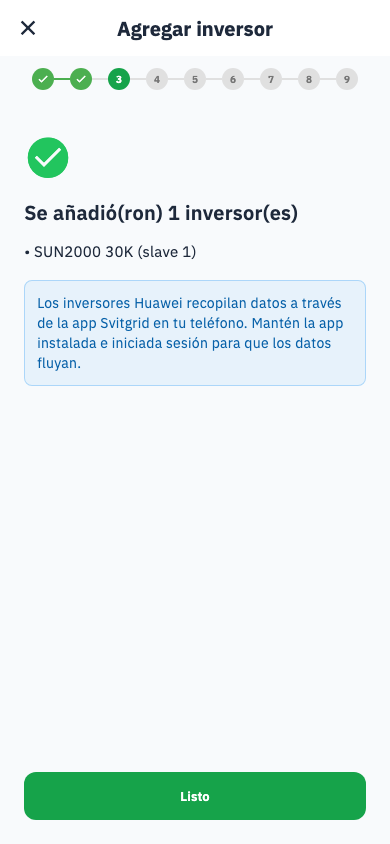

7. Guardado.

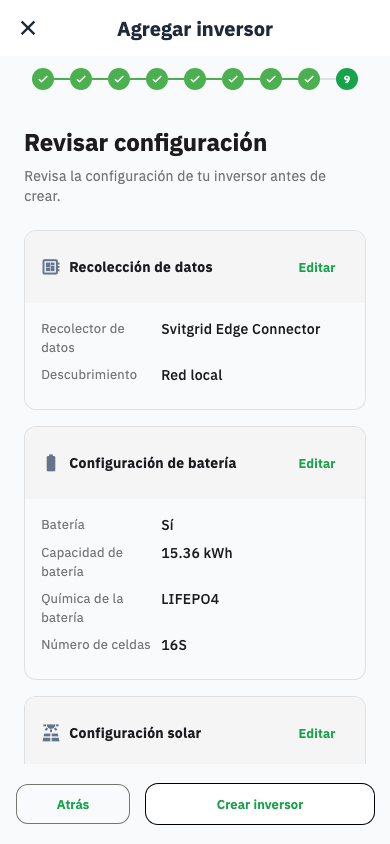

Después completa los pasos habituales — batería, paneles, conexión del dispositivo edge por Bluetooth, WiFi y ubicación — y revisa la configuración.

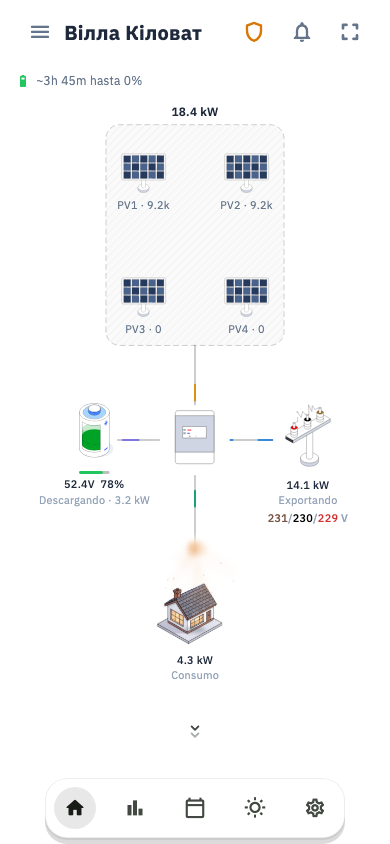

Cuando funciona
Aparece tu estación y el dispositivo sigue informando por su cuenta.
Si el escaneo no encuentra nada
El escaneo prueba todas las direcciones del bus, así que "nadie respondió" casi siempre significa un problema de cableado, no de dirección.
- Intercambia A+ y B−. La causa más común, y probarlo es inofensivo.
- Comprueba que el inversor está encendido. Un inversor apagado no puede responder.
- Comprueba que el pin 5 no está conectado. Conectar la pantalla a tierra por ambos extremos puede silenciar el bus.
- Comprueba que el adaptador tiene alimentación.
Qué modelos Huawei cubre esto
Cualquier inversor Huawei con puerto COM y Modbus RTU, incluida la gama SUN2000. Si tu modelo no aparece en la lista, escríbenos desde Ajustes → Ayuda; añadir un modelo suele ser rápido en cuanto tenemos un volcado de registros.
