Configurer votre Svitgrid Gateway

Sur cette page
En bref

Vous avez le boîtier en main. Voici tout, du déballage au premier relevé : quelle carte vous avez, où la placer, le câble si elle en a besoin, et la configuration dans l'application.

La configuration prend environ 10 minutes. Gardez votre téléphone à quelques mètres de la carte pendant tout ce temps.

Imprimer cette page

Quand vous imprimez une page de cette documentation, les menus sont retirés, pour qu'elle tienne sur papier.

Quelle carte vous avez

Il existe deux cartes. Elles se configurent de la même façon dans l'application ; seule l'étape 2 diffère.

CarteComment la reconnaîtreComment elle lit votre onduleur
ED-1ED-1Un boîtier crème avec un port USB-C et un bouton. Aucune autre prise.Par le Wi‑Fi de votre maison, via le module Wi‑Fi (le logger, ou « clé ») déjà branché sur votre onduleur. Rien à câbler.
ED-1.1ED-1.1Un boîtier blanc avec un port USB-C, un bouton et une prise RJ-45 qui ressemble à une prise réseau.Par un câble entre sa prise RJ-45 et le port de communication de l'onduleur (RS-485). Elle utilise quand même votre Wi‑Fi pour joindre le cloud Svitgrid.

La boîte contient la carte et un câble USB-C. Aucun chargeur n'est fourni : n'importe quel chargeur de téléphone de 5 V convient.

La prise RJ-45 n'est pas un port réseau

Ne branchez jamais un câble d'ED-1.1 sur un routeur, un switch ou un ordinateur. La prise transporte des signaux RS-485 et du courant continu, pas de l'Ethernet. Voir le brochage RJ-45.

Avant de commencer

  • L'application Svitgrid est installée, et vous êtes connecté. Voir Télécharger et installer et Créer votre compte.
  • Le Bluetooth est activé. L'application trouve la carte en Bluetooth.
  • L'accès à la position est autorisé quand l'application le demande, sur Android. Android ne montre le nom de votre réseau Wi‑Fi qu'aux applications ayant accès à la position.
  • Le mot de passe de votre Wi‑Fi est à portée de main. La carte se connecte uniquement aux réseaux 2,4 GHz. Un routeur qui affiche un seul nom pour le 2,4 GHz et le 5 GHz fonctionne en général.
  • ED-1 uniquement : le module Wi‑Fi de l'onduleur est sur le même réseau domestique. Si l'application du fabricant de l'onduleur affiche des données en direct, c'est le cas.

Étape 1 — Placez la carte et alimentez-la

  1. Posez la carte près de l'onduleur, à l'intérieur et au sec, là où votre téléphone capte bien le Wi‑Fi. Une ED-1.1 se place à portée de son câble.
  2. Branchez le câble USB-C sur la carte et sur un chargeur de téléphone.

Le voyant de la carte reste éteint pour l'instant. C'est normal : il ne s'allume qu'une fois les premiers relevés arrivés dans le cloud, à l'étape 7.

Étape 2 — Branchez le câble (ED-1.1 uniquement)

Passez cette étape pour une ED-1.

Tirez un câble entre la prise RJ-45 de la carte et le port de communication RS-485 de l'onduleur.

  • Fiez-vous au signal, jamais au numéro de broche. Chaque marque d'onduleur numérote son port différemment. Reliez A+ à A+, B− à B− et la masse à la masse, à l'aide du brochage RJ-45.
  • Huawei est décrit pas à pas dans Huawei en RS-485.
  • Deye : réglez d'abord Modbus SN sur 01. Voir Deye : réglez Modbus SN sur 01 ci-dessous.
  • Inverser A et B n'abîme rien. Le bus reste muet, et l'application ne trouve aucun onduleur. Échanger les deux fils est la première chose à essayer.

Laissez l'armoire de l'onduleur à un électricien

Le port de communication est en très basse tension, mais sur certains onduleurs il se trouve dans le même compartiment que les câbles secteur et batterie. S'il faut ouvrir un capot pour l'atteindre, demandez à votre installateur. Cela lui prend environ 15 minutes.

Deye : réglez Modbus SN sur 01

Un Deye ne répond sur le câble qu'à l'adresse réglée dans Modbus SN. La carte cherche les adresses à partir de 01 : un Deye resté à 00 ne répond jamais, et l'application ne trouve aucun onduleur. Vérifiez-le avant de lancer la configuration dans l'application.

Écran Advanced Function d'un Deye, Modbus SN réglé sur 01

  1. Sur l'écran de l'onduleur, touchez l'icône d'engrenage pour ouvrir les réglages.
  2. Touchez Advanced Function.
  3. Utilisez les flèches à droite jusqu'à voir Modbus SN. La page est marquée Paral. Set3.
  4. Touchez le champ Modbus SN, réglez-le sur 01, puis touchez ✓ pour enregistrer.

Plusieurs Deye sur un même câble ont chacun besoin de leur propre numéro : 01, 02, 03. Laissez les autres réglages de cette page tels quels.

Étape 3 — Lancez la configuration dans l'application

  • Un nouveau compte : une fois connecté et la courte présentation passée, l'application lance la configuration d'elle-même.
  • Vous avez déjà une installation dans Svitgrid, par exemple parce que vous collectiez avec votre téléphone : ouvrez l'installation, allez dans l'onglet Paramètres, puis Appareil Edge → Ajouter une carte.
  • L'étiquette de la carte porte un QR code : scannez-le avec l'appareil photo du téléphone. Il ouvre la configuration de cette carte précise.

Étape 4 — Vérifiez ce que l'application a trouvé

L'application cherche en Bluetooth et sur votre réseau. Elle affiche la carte avec son modèle et les quatre derniers caractères de son code, et l'onduleur en dessous.

Une ED-1, avec le logger Wi‑Fi de l'onduleur trouvé sur le réseau :

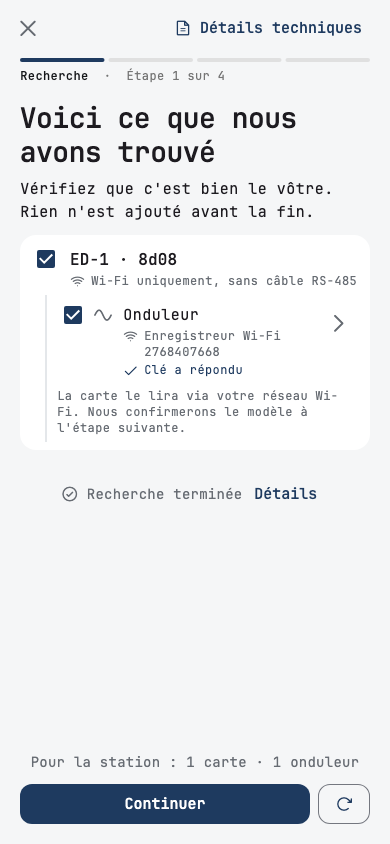

Recherche : une ED-1 et le logger Wi-Fi de l'onduleur

Une ED-1.1, avec l'onduleur trouvé sur le câble :

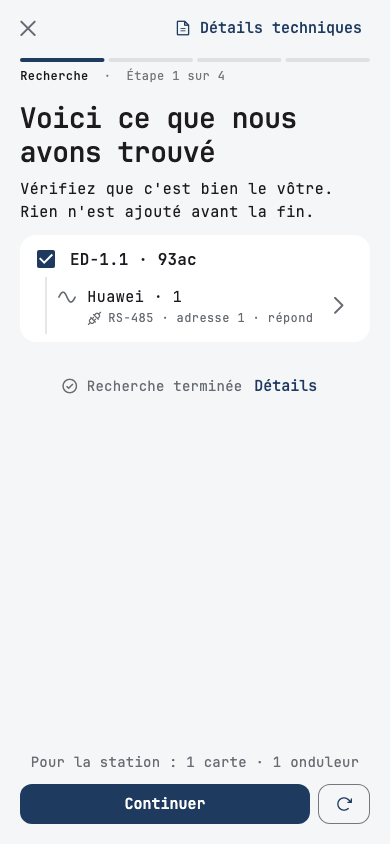

Recherche : une ED-1.1 et l'onduleur sur son câble

Laissez coché tout ce qui vous appartient, et touchez Continuer. Rien n'est ajouté avant la dernière étape.

Si la liste est vide, consultez le tableau en bas de cette page.

Étape 5 — Donnez votre Wi‑Fi à la carte

L'application remplit le réseau auquel votre téléphone est connecté. Vérifiez qu'il s'agit bien de votre réseau domestique, et non d'un réseau invité ou d'un point d'accès mobile.

  1. Touchez Password et saisissez le mot de passe de votre Wi‑Fi.
  2. Touchez Terminé, puis Suivant.

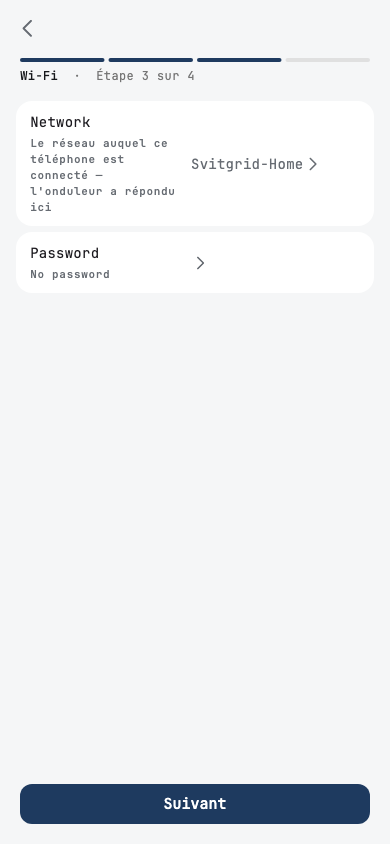

L'étape Wi-Fi

Étape 6 — Vérifiez votre installation, puis créez-la

Une page affiche tout ce que l'application a lu : le modèle d'onduleur, son nom, la batterie et les panneaux solaires. Une ligne marquée à confirmer est la meilleure estimation de l'application. Touchez une ligne pour la modifier.

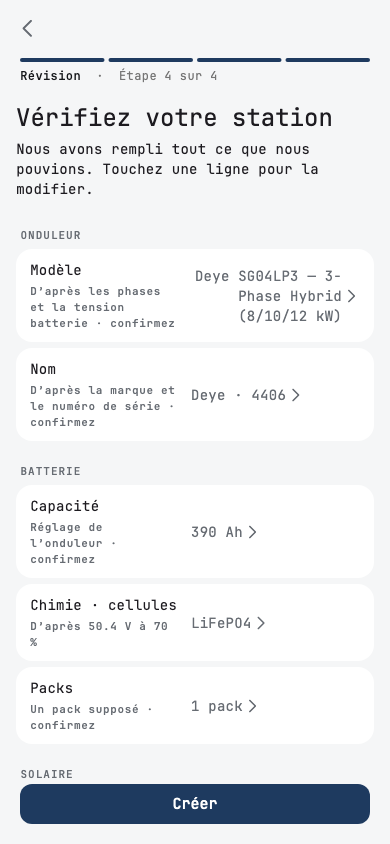

Vérifier votre installation : une ED-1 avec un Deye

Sur une ED-1.1, la carte lit souvent le modèle directement dans l'onduleur. La ligne indique alors Depuis l'appareil.

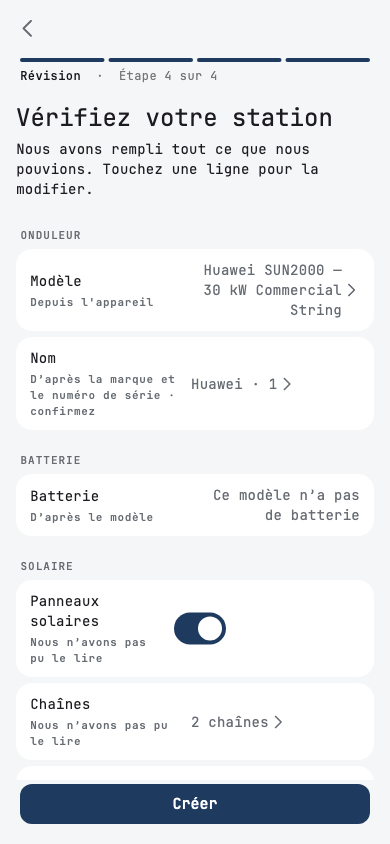

Vérifier votre installation : une ED-1.1 avec un Huawei

En bas, donnez un nom à l'installation et indiquez son emplacement. L'emplacement sert à la prévision solaire et aux plannings de coupures.

Touchez Créer.

Étape 7 — Attendez les premiers relevés

L'application crée l'installation, envoie votre Wi‑Fi à la carte et attend que la carte soit en ligne et envoie ses premiers relevés. Cela prend environ une minute.

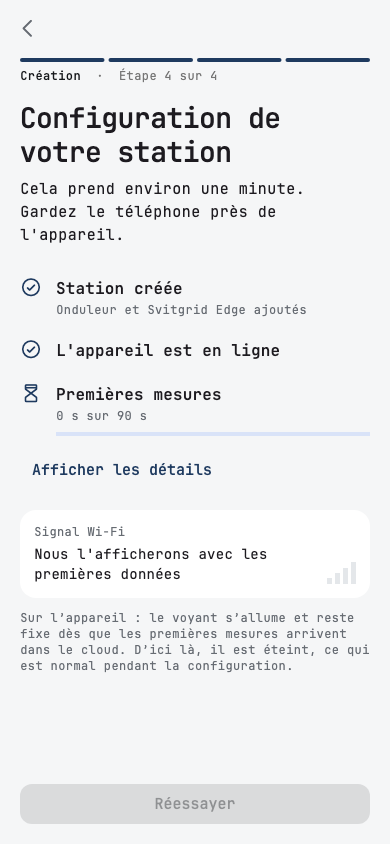

Configuration de votre installation

Quand le premier relevé arrive, l'application ouvre votre tableau de bord, et le voyant de la carte s'allume et reste allumé. La configuration est terminée.

Si la carte ne parvient pas à rejoindre votre Wi‑Fi, l'application affiche The device could not join that Wi-Fi. Le plus souvent, le mot de passe contient une faute de frappe. Touchez Change the password and retry. L'application reprend là où elle s'était arrêtée et ne crée rien en double.

Le voyant d'état

La carte a un seul voyant, et aucun code de clignotement.

  • Allumé — un relevé a atteint le cloud Svitgrid au cours des 12 dernières minutes. Tout fonctionne.
  • Éteint — rien n'a atteint le cloud au cours des 12 dernières minutes, ou rien encore depuis la mise sous tension.

Voir Svitgrid Gateway pour le bouton, la mise en pause et tout ce que fait la carte après la configuration.

Si un ED-1.1 ne trouve pas l'onduleur

Un défaut de câblage, un mauvais réglage et un onduleur éteint se ressemblent : l'application trouve la carte, mais pas l'onduleur. Vérifiez ces points dans l'ordre, et touchez le bouton de recherche (↻) à côté de Continue après chaque changement.

D'abord, le câble. La prise RJ-45 de la carte a son propre brochage. Il suit celui de Deye : un câble RS-485 Deye convient tel quel. Pour toute autre marque, un câble réseau tout fait est faux même si la fiche entre : trouvez A+, B− et la masse dans le manuel de l'onduleur, et reliez chaque signal à sa broche sur la carte.

Broche de la carteSignal
1 et 8B−
2 et 7A+
3 et 6Masse de signal, si l'onduleur en a une
4 et 5Entrée d'alimentation. Vous pouvez les laisser libres : la carte est alimentée par USB-C.

Les deux broches de chaque paire sont reliées dans la carte : un fil par signal suffit. Détails : brochage RJ-45.

Ensuite :

  1. Inversez A et B. Des fils inversés sont la cause la plus fréquente, et les inverser n'abîme rien.
  2. Utilisez le bon port. Branchez-vous sur le port que le manuel de l'onduleur appelle RS-485 ou Modbus. Les ports marqués BMS, CAN ou Meter sont des bus séparés.
  3. Deye : vérifiez que Modbus SN vaut 01, pas 00. Voir Deye : réglez Modbus SN sur 01 plus haut.
  4. Vérifiez que l'onduleur est allumé. Un onduleur éteint ne peut pas répondre.
  5. Ne branchez pas le blindage côté carte. Un blindage ou un fil de terre branché aux deux bouts peut rendre le bus muet. Sur un Huawei, c'est la broche 5 de son port COM.
  6. Toujours rien ? Enregistrez un journal sur svitgrid.app/logs, puis écrivez-nous comme indiqué ci-dessous. Joignez le journal, une photo de chaque bout du câble et une photo du port de l'onduleur avec son étiquette.

Si quelque chose ne va pas

Ce que vous voyezCe qu'il faut faire
L'application ne trouve pas la carteVérifiez que le Bluetooth est activé et que le téléphone est à quelques mètres. Débranchez la carte 10 secondes, rebranchez-la et touchez le bouton de recherche (↻) à côté de Continuer.
Une ED-1 est trouvée, mais aucun onduleurLe module Wi‑Fi de l'onduleur doit être sur le même réseau que votre téléphone. Ouvrez l'application du fabricant de l'onduleur et vérifiez qu'elle affiche des données en direct. Voir Se connecter à votre onduleur.
Une ED-1.1 est trouvée, mais aucun onduleurVoir Si un ED-1.1 ne trouve pas l'onduleur plus haut.
The device could not join that Wi-FiLe mot de passe est erroné, ou le réseau est uniquement en 5 GHz. Touchez Change the password and retry.
Les relevés s'arrêtent plus tardVoir Dépannage.

Enregistrez un journal avant d'écrire

Un journal de svitgrid.app/logs montre ce que la carte a vu, et c'est la première chose que nous demandons. Voir Voir ce qu'il fait.

Toujours bloqué ? Écrivez-nous depuis l'application : Paramètres → Envoyer un commentaire.
