Configurare il tuo Svitgrid Gateway

In questa pagina
In breve

Hai la scatola in mano. Qui trovi tutto, dall'apertura della confezione alla prima lettura: quale scheda hai, dove va messa, il cavo se serve e la configurazione nell'app.

La configurazione richiede circa 10 minuti. Tieni il telefono a pochi metri dalla scheda per tutto il tempo.

Stampa questa pagina

Quando stampi una pagina di questa documentazione i menu vengono esclusi, quindi sta bene sulla carta.

Quale scheda hai

Le schede sono due. Si configurano allo stesso modo nell'app; cambia solo il passo 2.

SchedaCome riconoscerlaCome legge l'inverter
ED-1ED-1Una scatola color crema con una porta USB-C e un pulsante. Nessun'altra presa.Tramite il Wi‑Fi di casa, attraverso il modulo Wi‑Fi (il logger, o «chiavetta») già collegato all'inverter. Non c'è nulla da cablare.
ED-1.1ED-1.1Una scatola bianca con una porta USB-C, un pulsante e una presa RJ-45 che sembra una presa di rete.Tramite un cavo dalla sua presa RJ-45 alla porta di comunicazione dell'inverter (RS-485). Usa comunque il tuo Wi‑Fi per raggiungere il cloud Svitgrid.

Nella confezione ci sono la scheda e un cavo USB-C. Il caricatore non è incluso: va bene qualsiasi caricatore da telefono da 5 V.

La presa RJ-45 non è una porta di rete

Non collegare mai il cavo di un ED-1.1 a un router, a uno switch o a un computer. La presa porta segnali RS-485 e alimentazione in corrente continua, non Ethernet. Vedi la piedinatura RJ-45.

Prima di iniziare

  • L'app Svitgrid è installata e hai eseguito l'accesso. Vedi Scarica e installa e Crea il tuo account.
  • Il Bluetooth è attivo. L'app trova la scheda via Bluetooth.
  • L'accesso alla posizione è consentito quando l'app lo chiede, su Android. Android mostra il nome della rete Wi‑Fi solo alle app che hanno accesso alla posizione.
  • La password del Wi‑Fi di casa è a portata di mano. La scheda si collega solo a reti a 2,4 GHz. Un router che mostra un solo nome per 2,4 GHz e 5 GHz di solito funziona.
  • Solo ED-1: il modulo Wi‑Fi dell'inverter è sulla stessa rete di casa. Se l'app del produttore dell'inverter mostra dati in tempo reale, lo è.

Passo 1 — Posiziona la scheda e alimentala

  1. Metti la scheda vicino all'inverter, al chiuso e all'asciutto, dove il telefono ha un buon segnale Wi‑Fi. Un ED-1.1 va a portata del suo cavo.
  2. Collega il cavo USB-C alla scheda e a un caricatore da telefono.

Per ora la spia della scheda resta spenta. È normale: si accende solo quando le prime letture arrivano al cloud, al passo 7.

Passo 2 — Collega il cavo (solo ED-1.1)

Salta questo passo se hai un ED-1.

Porta un cavo dalla presa RJ-45 della scheda alla porta di comunicazione RS-485 dell'inverter.

  • Segui il segnale, mai il numero del pin. Ogni marca di inverter numera la sua porta in modo diverso. Collega A+ con A+, B− con B− e massa con massa, usando la piedinatura RJ-45.
  • Huawei è descritto passo per passo in Huawei tramite RS-485.
  • Deye: prima imposta Modbus SN su 01. Vedi Deye: imposta Modbus SN su 01 più sotto.
  • Invertire A e B non danneggia nulla. Il bus resta muto e l'app non trova alcun inverter. Scambiare quei due fili è la prima cosa da provare.

Lascia il quadro dell'inverter a un elettricista

La porta di comunicazione è a bassa tensione, ma su alcuni inverter si trova nello stesso vano dei cavi di rete e della batteria. Se per raggiungerla bisogna aprire un coperchio, chiedi al tuo installatore. Gli servono circa 15 minuti.

Deye: imposta Modbus SN su 01

Un Deye risponde sul cavo solo all'indirizzo impostato in Modbus SN. La scheda cerca gli indirizzi da 01 in su, quindi un Deye lasciato a 00 non risponde mai e l'app non trova l'inverter. Controllalo prima di avviare la configurazione nell'app.

Schermata Advanced Function di Deye con Modbus SN su 01

  1. Sullo schermo dell'inverter tocca l'icona dell'ingranaggio per aprire le impostazioni.
  2. Tocca Advanced Function.
  3. Usa le frecce a destra finché compare Modbus SN. La pagina è indicata come Paral. Set3.
  4. Tocca il campo Modbus SN, imposta 01 e tocca ✓ per salvare.

Più Deye sullo stesso cavo hanno bisogno ciascuno di un numero proprio: 01, 02, 03. Lascia invariate le altre impostazioni di questa pagina.

Passo 3 — Avvia la configurazione nell'app

  • Un account nuovo: dopo l'accesso e la breve introduzione, l'app avvia la configurazione da sola.
  • Hai già un impianto in Svitgrid, per esempio perché raccoglievi i dati con il telefono: apri l'impianto, vai alla scheda Impostazioni, poi Dispositivo edge → Aggiungi una scheda.
  • L'etichetta della scheda ha un codice QR: inquadralo con la fotocamera del telefono. Apre la configurazione di quella scheda esatta.

Passo 4 — Controlla cosa ha trovato l'app

L'app cerca via Bluetooth e sulla tua rete. Mostra la scheda con il suo modello e gli ultimi quattro caratteri del suo codice, e sotto l'inverter.

Un ED-1, con il logger Wi‑Fi dell'inverter trovato sulla rete:

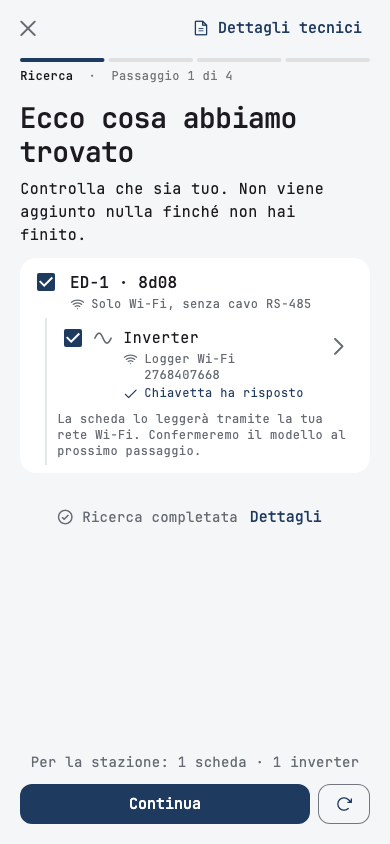

Ricerca: un ED-1 e il logger Wi-Fi dell'inverter

Un ED-1.1, con l'inverter trovato sul cavo:

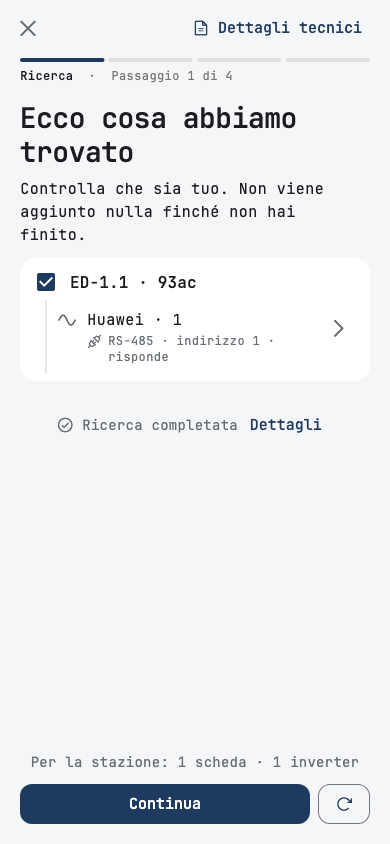

Ricerca: un ED-1.1 e l'inverter sul suo cavo

Lascia spuntato tutto ciò che è tuo e tocca Continua. Non viene aggiunto nulla fino all'ultimo passo.

Se l'elenco è vuoto, vedi la tabella in fondo a questa pagina.

Passo 5 — Dai il tuo Wi‑Fi alla scheda

L'app compila la rete a cui è collegato il telefono. Controlla che sia la rete di casa, non una rete ospiti né un hotspot del cellulare.

  1. Tocca Password e digita la password del Wi‑Fi.
  2. Tocca Fatto, poi Avanti.

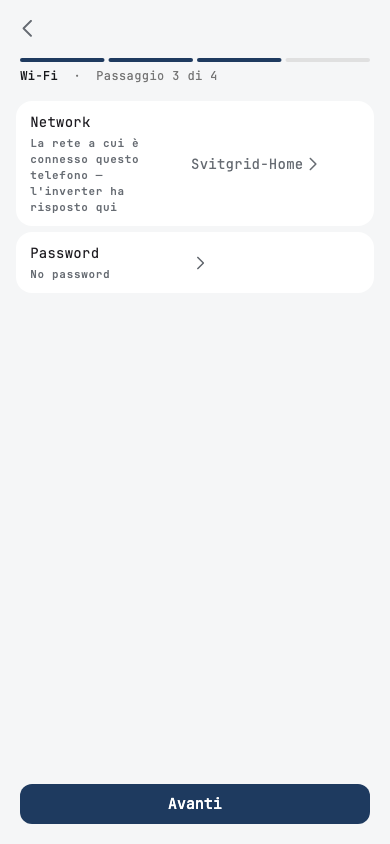

Il passo del Wi-Fi

Passo 6 — Controlla l'impianto, poi crealo

Una pagina mostra tutto ciò che l'app ha letto: il modello dell'inverter, il suo nome, la batteria e i pannelli solari. Una riga contrassegnata con conferma è l'ipotesi migliore dell'app. Tocca una riga per modificarla.

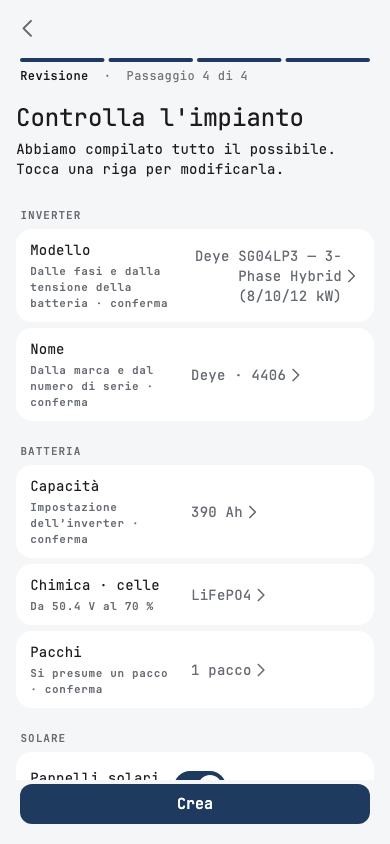

Controlla l'impianto: un ED-1 con un Deye

Con un ED-1.1 la scheda spesso legge il modello direttamente dall'inverter. La riga allora dice Dal dispositivo.

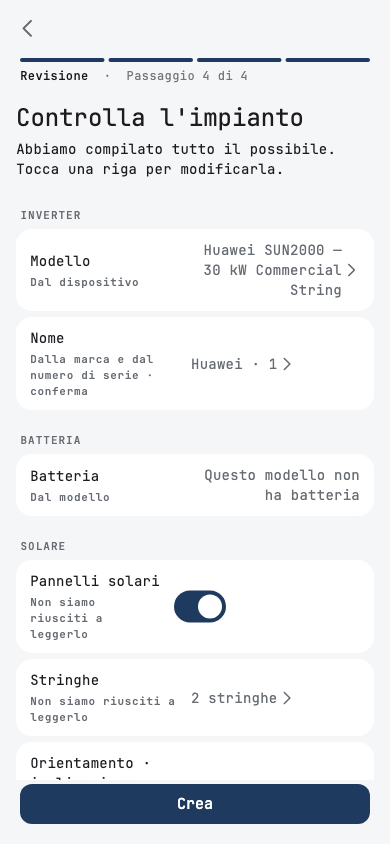

Controlla l'impianto: un ED-1.1 con un Huawei

In fondo, dai un nome all'impianto e indica la sua posizione. La posizione serve alla previsione solare e ai calendari dei blackout.

Tocca Crea.

Passo 7 — Attendi le prime letture

L'app crea l'impianto, invia il tuo Wi‑Fi alla scheda e aspetta che la scheda vada online e invii le prime letture. Ci vuole circa un minuto.

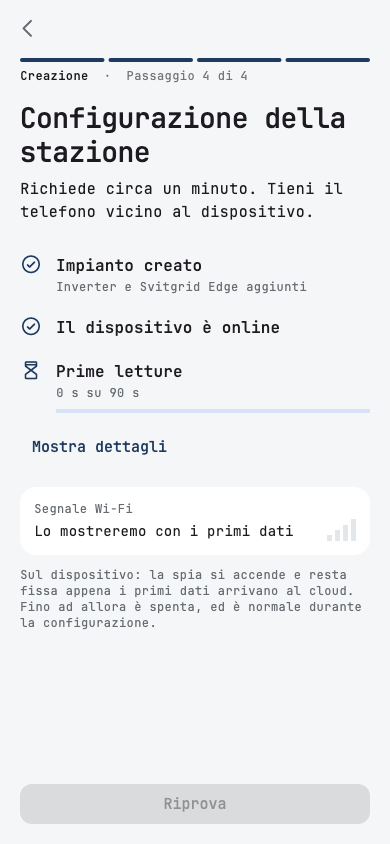

Configurazione dell'impianto in corso

Quando arriva la prima lettura, l'app apre la dashboard, e la spia della scheda si accende e resta accesa. La configurazione è finita.

Se la scheda non riesce a collegarsi al tuo Wi‑Fi, l'app dice The device could not join that Wi-Fi. Il più delle volte c'è un errore di battitura nella password. Tocca Change the password and retry. L'app riprende da dove si era fermata e non crea nulla due volte.

La spia di stato

La scheda ha una sola spia e nessun codice di lampeggio.

  • Accesa — una lettura ha raggiunto il cloud Svitgrid negli ultimi 12 minuti. Tutto funziona.
  • Spenta — negli ultimi 12 minuti non è arrivato nulla al cloud, oppure ancora nulla da quando è stata accesa.

Vedi Svitgrid Gateway per il pulsante, la sospensione e tutto il resto che la scheda fa dopo la configurazione.

Se un ED-1.1 non trova l'inverter

Un errore di cablaggio, un'impostazione sbagliata e un inverter spento sembrano uguali: l'app trova la scheda, ma non l'inverter. Controlla questi punti in ordine e tocca il pulsante di ricerca (↻) accanto a Continue dopo ogni modifica.

Prima il cavo. La presa RJ-45 della scheda ha una piedinatura propria. Segue quella di Deye, quindi un cavo RS-485 Deye va bene così com'è. Per ogni altra marca un cavo di rete già pronto è sbagliato anche se la spina entra: trova A+, B− e massa nel manuale dell'inverter e collega ogni segnale al suo pin sulla scheda.

Pin della schedaSegnale
1 e 8B−
2 e 7A+
3 e 6Massa di segnale, se l'inverter ne ha una
4 e 5Ingresso di alimentazione. Puoi lasciarli liberi: la scheda si alimenta da USB-C.

I due pin di ogni coppia sono uniti dentro la scheda, quindi basta un filo per segnale. Dettagli: piedinatura RJ-45.

Poi:

  1. Scambia A e B. I fili invertiti sono la causa più comune, e scambiarli non danneggia nulla.
  2. Usa la porta giusta. Collegati alla porta che il manuale dell'inverter chiama RS-485 o Modbus. Le porte marcate BMS, CAN o Meter sono bus separati.
  3. Deye: controlla che Modbus SN sia 01, non 00. Vedi Deye: imposta Modbus SN su 01 più sopra.
  4. Controlla che l'inverter sia acceso. Un inverter spento non può rispondere.
  5. Non collegare la schermatura dal lato della scheda. Una schermatura o un filo di terra collegati a entrambe le estremità possono zittire il bus. Su un Huawei è il pin 5 della porta COM.
  6. Ancora niente? Salva un log su svitgrid.app/logs, poi scrivici come descritto sotto. Allega il log, una foto di ciascuna estremità del cavo e una foto della porta dell'inverter con la sua etichetta.

Se qualcosa va storto

Cosa vediCosa fare
L'app non trova la schedaControlla che il Bluetooth sia attivo e che il telefono sia a pochi metri. Scollega la scheda per 10 secondi, ricollegala e tocca il pulsante di ricerca (↻) accanto a Continua.
Viene trovato un ED-1, ma nessun inverterIl modulo Wi‑Fi dell'inverter deve essere sulla stessa rete del telefono. Apri l'app del produttore dell'inverter e controlla che mostri dati in tempo reale. Vedi Collegarsi all'inverter.
Viene trovato un ED-1.1, ma nessun inverterVedi Se un ED-1.1 non trova l'inverter più sopra.
The device could not join that Wi-FiLa password è sbagliata, oppure la rete è solo a 5 GHz. Tocca Change the password and retry.
Le letture si fermano in seguitoVedi Risoluzione dei problemi.

Salva un log prima di scrivere

Un log da svitgrid.app/logs mostra cosa ha visto la scheda, ed è la prima cosa che chiediamo. Vedi Vedere cosa fa.

Ancora bloccato? Scrivici dall'app: Impostazioni → Invia feedback.
