Huawei через RS-485
Інвертори Huawei без SmartLogger і без SDongle усе одно можна зчитувати — достатньо під'єднати Svitgrid Edge Connector двома дротами до порту COM інвертора.
Більшість інверторів Huawei зчитуються через вашу мережу — за допомогою SmartLogger або SDongle. Якщо у вашого інвертора немає ні того, ні іншого, це не глухий кут: Svitgrid Edge Connector можна під'єднати напряму до порту COM і зчитувати дані по RS-485.
Це робиться один раз, під час налаштування. Далі пристрій передає дані самостійно, вдень і вночі, незалежно від того, чи є поруч ваш телефон.
Що знадобиться
- Svitgrid Edge Connector з адаптером RS-485
- Два дроти між адаптером і портом COM інвертора
- Назва вашої мережі WiFi та пароль
Вимкніть інвертор перед тим, як відкривати порт COM
Робота всередині інвертора — це робота з електрикою під напругою. Вимкніть його та дотримуйтесь інструкцій виробника. Якщо не впевнені — довірте підключення монтажнику: налаштування в застосунку після цього займає дві хвилини.
Підключення
Кабель з'єднує роз'єм COM інвертора з гніздом RJ-45 на вашому Svitgrid Edge Connector. Нумерація в них різна, тому орієнтуйтеся на сигнал, а не на номер контакту.
| Сигнал | Контакт COM інвертора | Контакт RJ-45 Svitgrid |
|---|---|---|
A+ | 1 | 2 |
B− | 3 | 1 |
| Земля RS-485 | 5 | 8 |
Зверніть увагу на інверсію: в інвертора A+ на контакті 1, а в RJ-45 — на контакті 2. З'єднання «контакт 1 до контакту 1» дасть переплутану пару.
Решта гнізда — призначення контактів 3–8 і правило його заземлення — однакова для всіх брендів: див. Розпіновку RJ-45.
Переплутані A та B нічого не зіпсують
Якщо ніхто не відповідає — спробуйте поміняти два дроти місцями. Переплутані A+ і B− роблять шину «мовчазною», але нічого не пошкоджують.
Крок за кроком
Спершу створіть обліковий запис і домогосподарство — див. Створення облікового запису та Перше налаштування. Далі додайте інвертор.

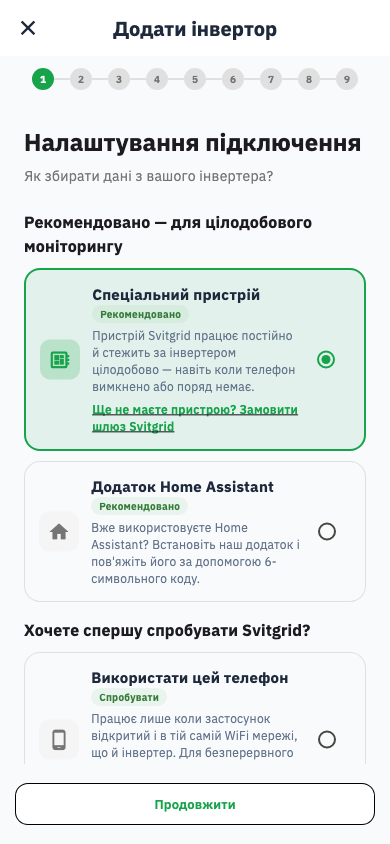

1. Оберіть, як зчитувати дані. Виберіть edge-пристрій, а не телефон.

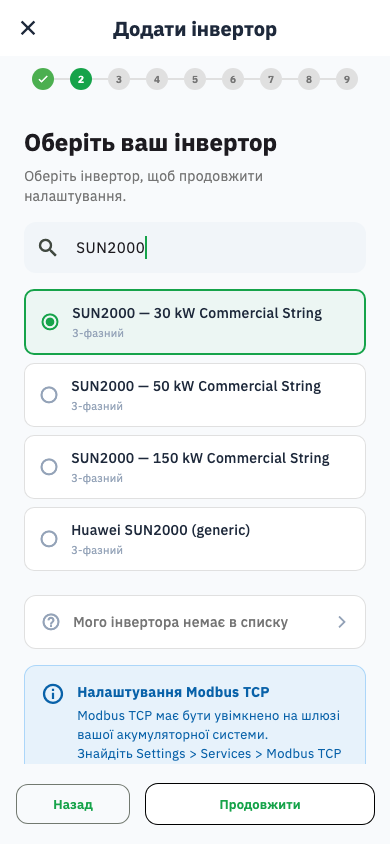

2. Оберіть модель. Введіть SUN2000 у полі пошуку.

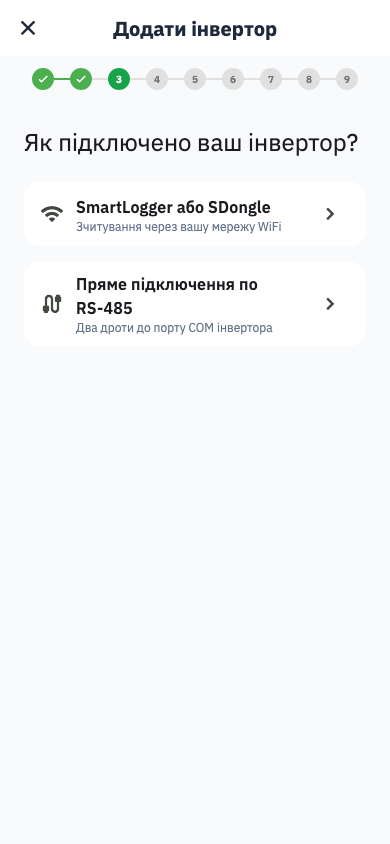

3. Оберіть тип підключення. Це ключовий крок: виберіть пряме підключення по RS-485, а не SmartLogger.

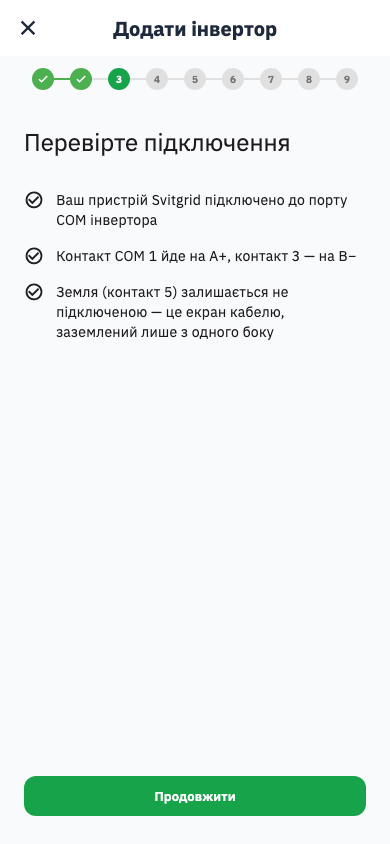

4. Перевірте підключення. Список повторює таблицю вище.

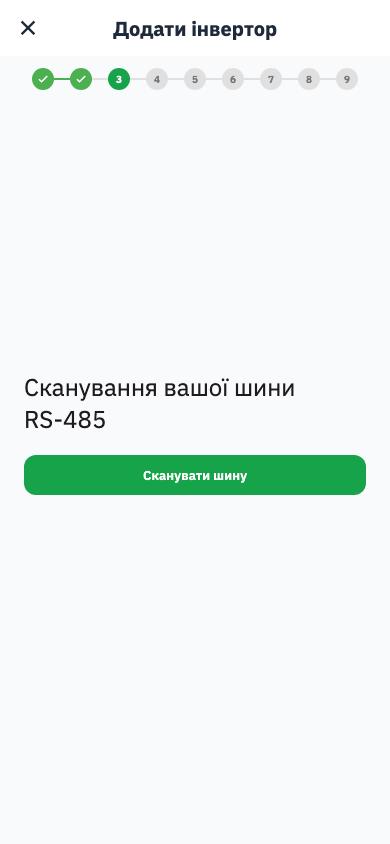

5. Скануйте шину. Svitgrid перебирає всі адреси, доки інвертор не відповість, тож знати його адресу не потрібно.

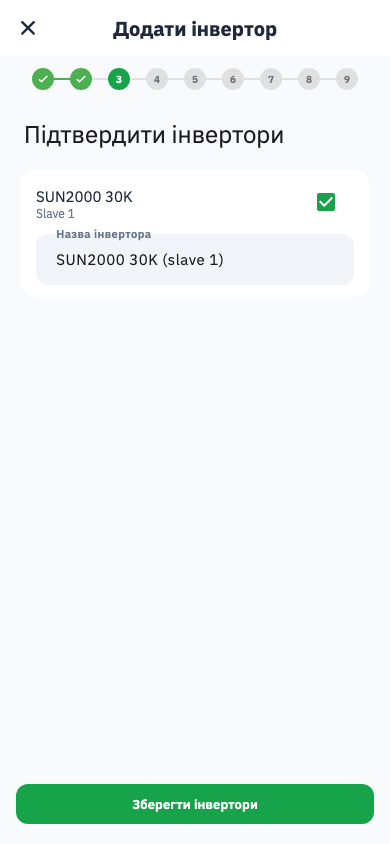

6. Підтвердіть знайдене. Показано адресу, на якій інвертор відповів; тут же можна дати йому назву.

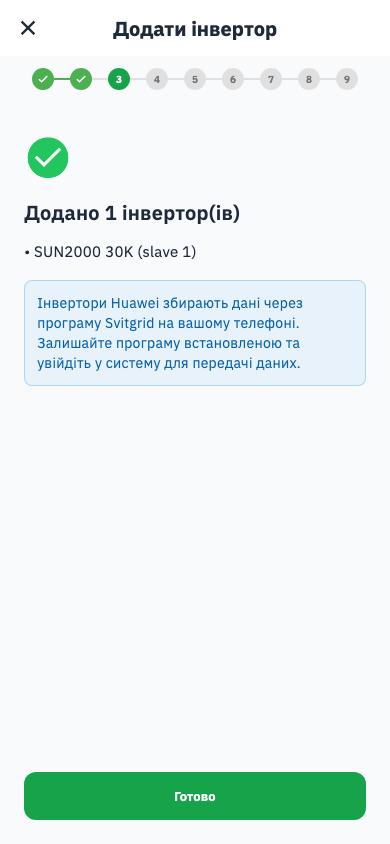

7. Збережено.

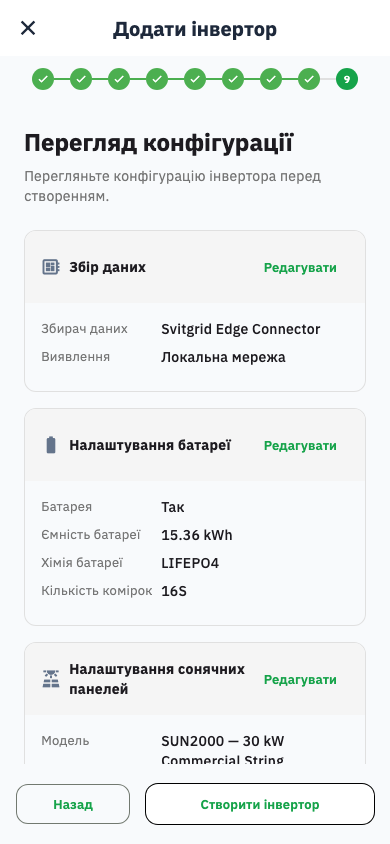

Далі пройдіть звичайні кроки — батарея, панелі, підключення edge-пристрою через Bluetooth, WiFi та місцезнаходження — і перегляньте налаштування.

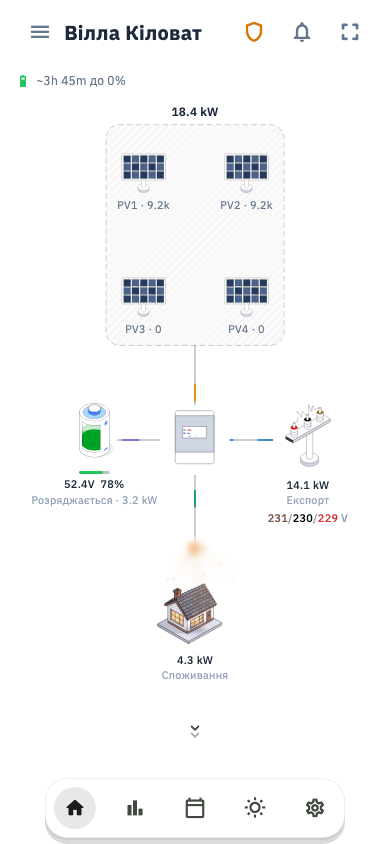

Коли все працює
З'являється ваша станція, а пристрій продовжує передавати дані самостійно.
Якщо сканування нічого не знайшло
Сканування перебирає всі адреси на шині, тому «ніхто не відповів» майже завжди означає проблему з підключенням, а не з адресою.
- Поміняйте місцями A+ і B−. Найчастіша причина, і спробувати безпечно.
- Перевірте, чи увімкнений інвертор. Вимкнений інвертор не може відповісти.
- Перевірте, що контакт 5 не підключений. Заземлення екрана з обох боків може «заглушити» шину.
- Перевірте живлення адаптера.
Які моделі Huawei це охоплює
Будь-який інвертор Huawei з портом COM та Modbus RTU, зокрема лінійка SUN2000. Якщо вашої моделі немає у списку — напишіть нам через Налаштування → Допомога; додати модель зазвичай швидко, щойно ми маємо один дамп регістрів.
