Huawei über RS-485
Huawei-Wechselrichter ohne SmartLogger und ohne SDongle lassen sich trotzdem auslesen: Ein Svitgrid Edge Connector wird mit zwei Adern an den COM-Anschluss des Wechselrichters angeschlossen.
Die meisten Huawei-Wechselrichter werden über Ihr Netzwerk ausgelesen, per SmartLogger oder SDongle. Hat Ihrer beides nicht, ist er trotzdem erreichbar: Ein Svitgrid Edge Connector wird direkt an den COM-Anschluss angeschlossen und liest ihn über RS-485 aus.
Das geschieht einmalig bei der Einrichtung. Danach meldet das Gerät selbstständig, Tag und Nacht, unabhängig davon, ob Ihr Telefon in der Nähe ist.
Was Sie brauchen
- Einen Svitgrid Edge Connector mit RS-485-Adapter
- Zwei Adern zwischen Adapter und COM-Anschluss des Wechselrichters
- Name und Passwort Ihres WLANs
Wechselrichter ausschalten, bevor Sie den COM-Anschluss öffnen
Arbeiten im Wechselrichter sind Arbeiten an einer spannungsführenden Anlage. Schalten Sie ihn aus und befolgen Sie die Anweisungen des Herstellers. Wenn Sie sich unsicher sind, lassen Sie die Verkabelung von einem Installateur ausführen — der Teil in der App dauert zwei Minuten.
Verkabelung
Das Kabel verbindet den COM-Anschluss des Wechselrichters mit der RJ-45-Buchse Ihres Svitgrid Edge Connector. Beide zählen anders, richten Sie sich also nach dem Signal, nie nach der Pinnummer.
| Signal | COM-Pin des Wechselrichters | Svitgrid RJ-45-Pin |
|---|---|---|
A+ | 1 | 2 |
B− | 3 | 1 |
| RS-485-Erde | 5 | 8 |
Beachten Sie die Kreuzung: Der Wechselrichter führt A+ auf Pin 1, der RJ-45 auf Pin 2. "Pin 1 auf Pin 1" ergibt ein vertauschtes Paar.
Der Rest der Buchse — was die Pins 3 bis 8 tun und die Regel zum Erden — ist bei jeder Marke gleich: siehe die RJ-45-Pinbelegung.
Vertauschte A und B richten keinen Schaden an
Wenn nichts antwortet, vertauschen Sie die beiden Adern. Vertauschte A+ und B− lassen den Bus verstummen, beschädigen aber nichts.
Schritt für Schritt
Legen Sie zuerst Ihr Konto und Ihren Haushalt an — siehe Konto erstellen und Erste Einrichtung. Fügen Sie dann den Wechselrichter hinzu.

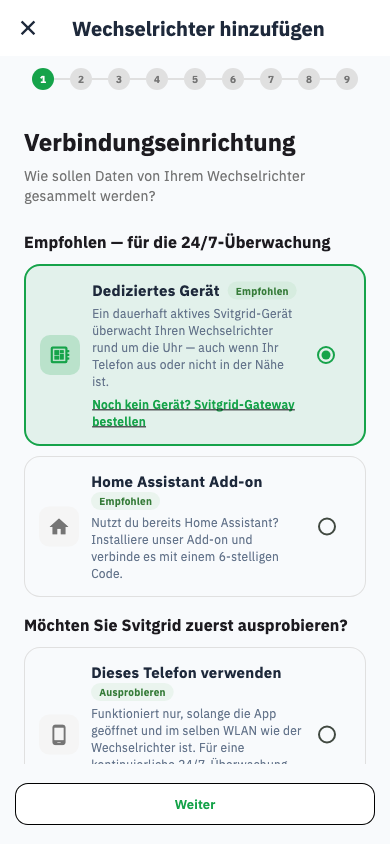

1. Wählen Sie, wie ausgelesen wird. Wählen Sie das Edge-Gerät, nicht das Telefon.

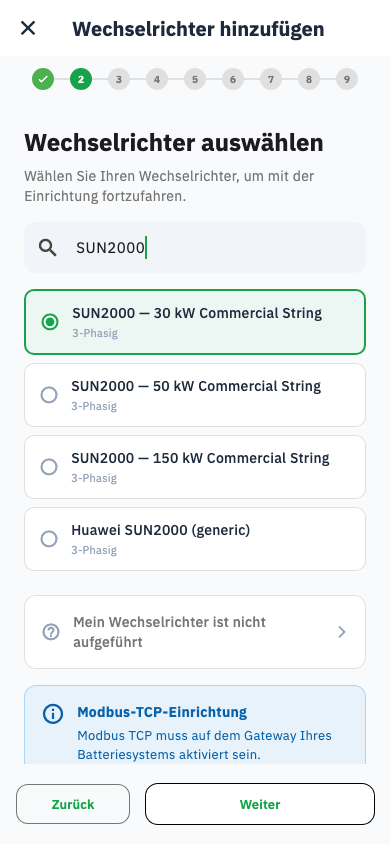

2. Wählen Sie Ihr Modell. Geben Sie SUN2000 in die Suche ein.

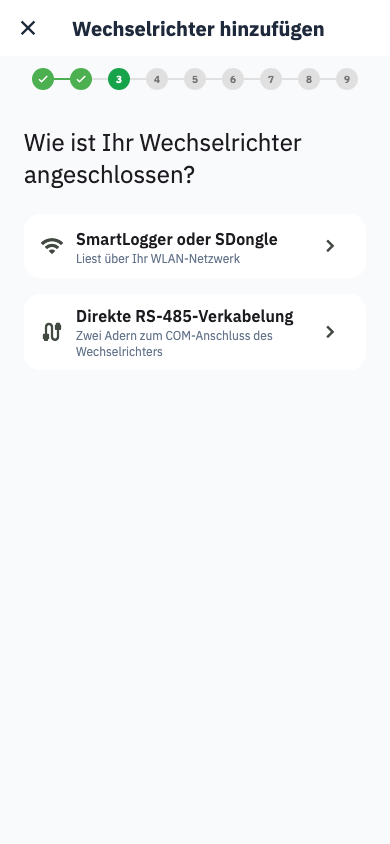

3. Wählen Sie die Verbindung. Das ist der entscheidende Schritt: Wählen Sie direktes RS-485, nicht SmartLogger.

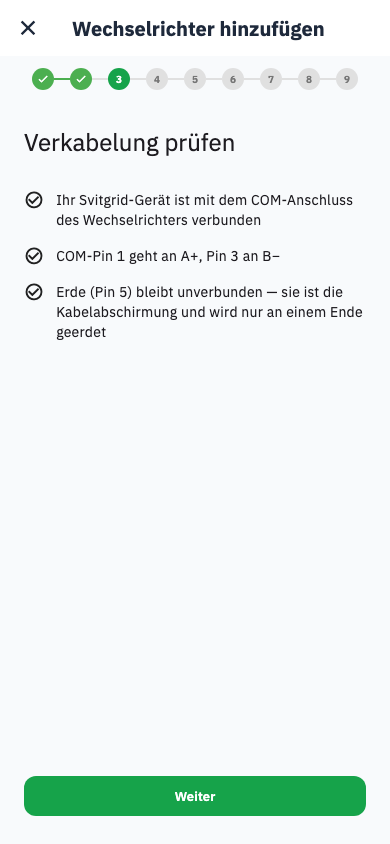

4. Verkabelung bestätigen. Die Liste wiederholt die Tabelle oben.

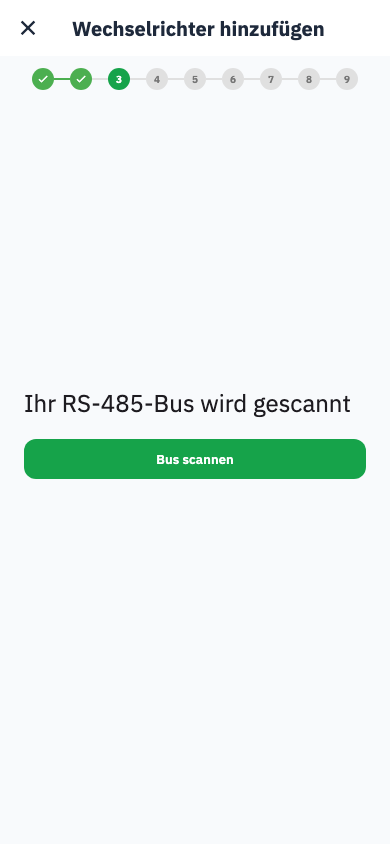

5. Bus abtasten. Svitgrid probiert jede Adresse durch, bis der Wechselrichter antwortet — Sie müssen seine Adresse also nicht kennen.

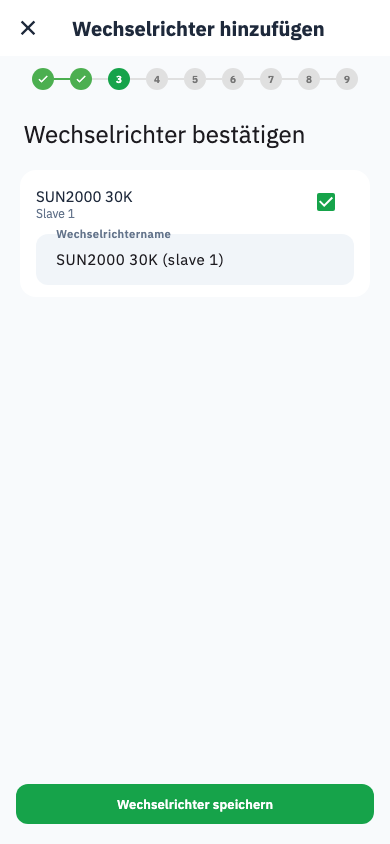

6. Fund bestätigen. Die Adresse, unter der er geantwortet hat, wird angezeigt; hier können Sie den Wechselrichter auch umbenennen.

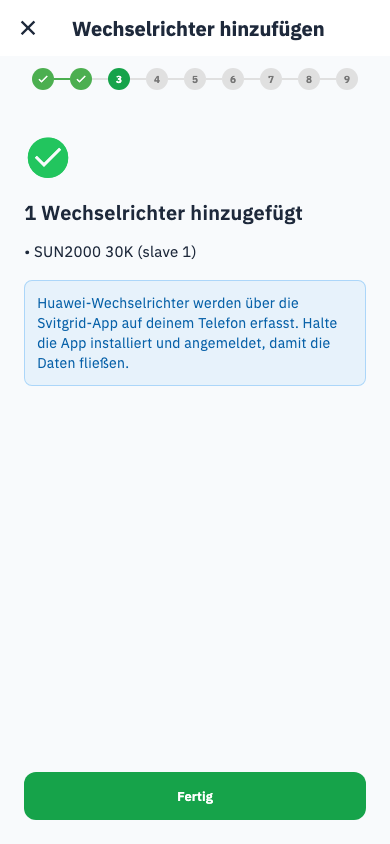

7. Gespeichert.

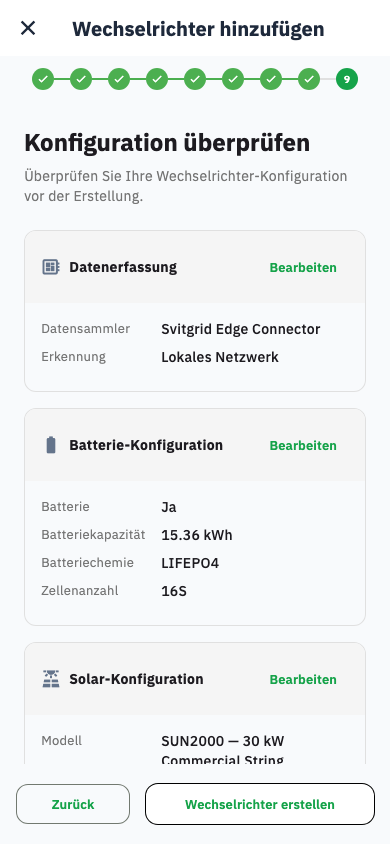

Führen Sie danach die üblichen Schritte aus — Batterie, Module, Verbindung des Edge-Geräts über Bluetooth, WLAN und Standort — und prüfen Sie die Konfiguration.
Wenn es funktioniert

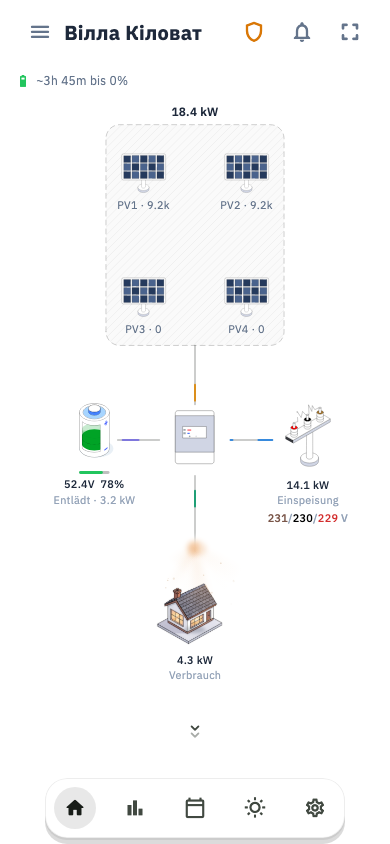

Ihre Anlage erscheint, und das Gerät meldet weiterhin selbstständig.
Wenn die Suche nichts findet
Die Suche probiert jede Adresse auf dem Bus durch — „niemand hat geantwortet" bedeutet daher fast immer ein Verkabelungsproblem, kein Adressproblem.
- Vertauschen Sie A+ und B−. Die häufigste Ursache, und der Versuch ist harmlos.
- Prüfen Sie, ob der Wechselrichter eingeschaltet ist. Ein ausgeschalteter Wechselrichter kann nicht antworten.
- Prüfen Sie, dass Pin 5 nicht angeschlossen ist. Den Schirm beidseitig zu erden kann den Bus verstummen lassen.
- Prüfen Sie, ob der Adapter Strom hat.
Welche Huawei-Modelle das abdeckt
Jeden Huawei-Wechselrichter mit COM-Anschluss und Modbus RTU, einschließlich der SUN2000-Reihe. Fehlt Ihr Modell in der Auswahl, schreiben Sie uns über Einstellungen → Hilfe; ein Modell aufzunehmen geht meist schnell, sobald uns ein Registerauszug vorliegt.
