RS-485 üzerinden Huawei
SmartLogger ve SDongle bulunmayan Huawei invertörler de okunabilir: Svitgrid Edge Connector iki kabloyla invertörün COM portuna bağlanır.
Huawei invertörlerin çoğu ağınız üzerinden, bir SmartLogger veya SDongle ile okunur. Sizinkinde ikisi de yoksa yine de erişilebilir: Svitgrid Edge Connector doğrudan COM portuna bağlanır ve invertörü RS-485 üzerinden okur.
Bu yalnızca bir kez, kurulum sırasında yapılır. Sonrasında cihaz telefonunuz yakında olsun olmasın, gece gündüz kendi başına veri gönderir.
Gerekenler
- RS-485 adaptörlü bir Svitgrid Edge Connector
- Adaptör ile invertörün COM portu arasında iki kablo
- WiFi ağınızın adı ve parolası
COM portunu açmadan önce invertörü kapatın
İnvertörün içinde çalışmak, gerilim altındaki bir tesisatta çalışmaktır. Cihazı kapatın ve üreticinin talimatlarına uyun. Kendinizi rahat hissetmiyorsanız kablolamayı bir montaj ustasına yaptırın — uygulama tarafı iki dakika sürer.
Kablolama
Kablo, invertörün COM konnektörü ile Svitgrid Edge Connector üzerindeki RJ-45 yuvası arasında gider. İkisinin numaralandırması farklıdır; pin numarasına değil sinyale bakın.
| Sinyal | İnvertör COM pini | Svitgrid RJ-45 pini |
|---|---|---|
A+ | 1 | 2 |
B− | 3 | 1 |
| RS-485 toprağı | 5 | 8 |
Çaprazlamaya dikkat: invertörde A+ 1 numaralı pindedir, RJ-45'te 2 numaralı pindedir. "Pin 1'i pin 1'e" bağlamak çifti ters çevirir.
Yuvanın geri kalanı — 3 ile 8 arasındaki pinlerin işlevi ve topraklama kuralı — her markada aynıdır: bkz. RJ-45 pin düzeni.
A ile B'yi ters bağlamak zarar vermez
Yanıt gelmiyorsa iki kabloyu yer değiştirmeyi deneyin. A+ ve B−'nin ters bağlanması veri yolunu sessizleştirir ama hiçbir şeye zarar vermez.
Adım adım
Önce hesabınızı ve hanenizi oluşturun — bkz. Hesap oluşturma ve İlk kurulum. Ardından invertörü ekleyin.

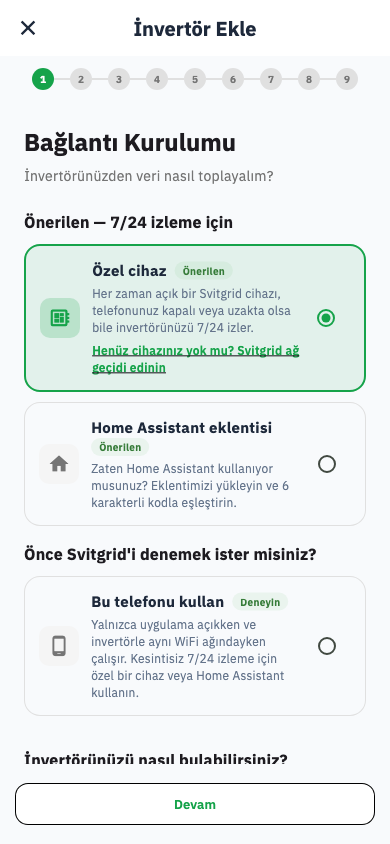

1. Nasıl okunacağını seçin. Telefonu değil, edge cihazını seçin.

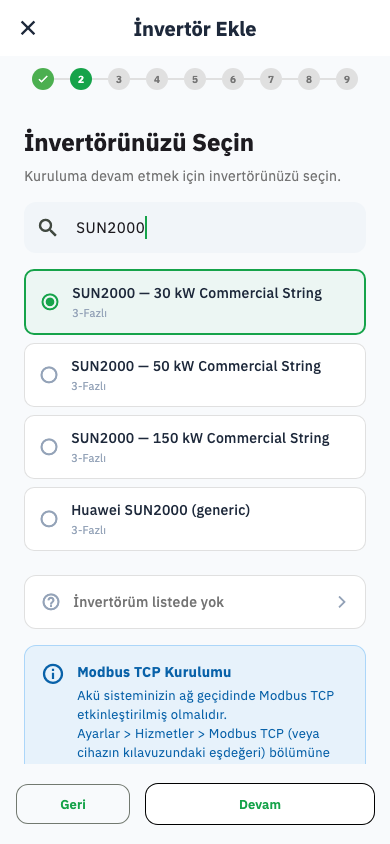

2. Modelinizi seçin. Arama kutusuna SUN2000 yazın.

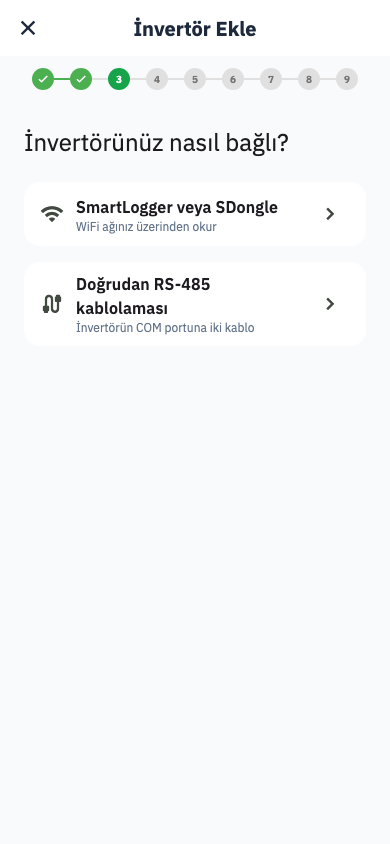

3. Bağlantıyı seçin. Belirleyici adım budur: SmartLogger değil, doğrudan RS-485 seçin.

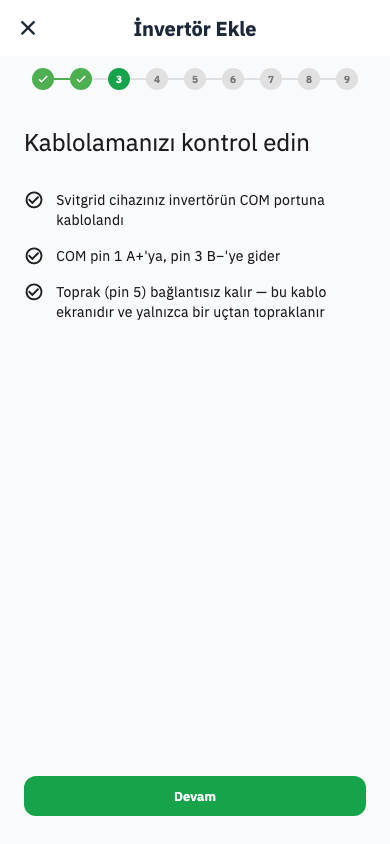

4. Kablolamayı doğrulayın. Liste yukarıdaki tabloyu tekrarlar.

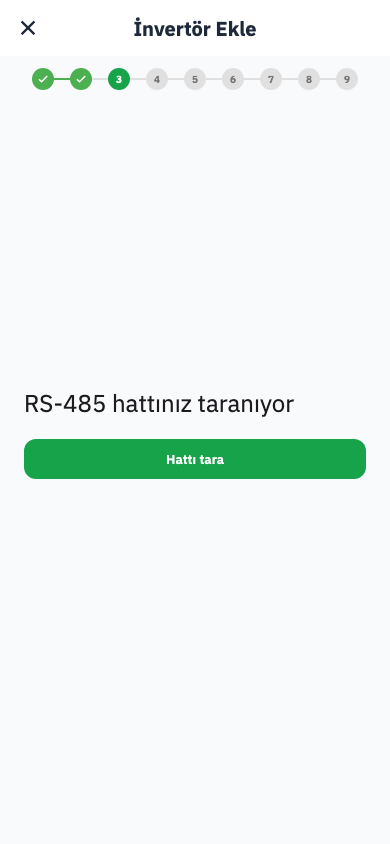

5. Veri yolunu tarayın. Svitgrid invertör yanıt verene kadar tüm adresleri dener; adresini bilmeniz gerekmez.

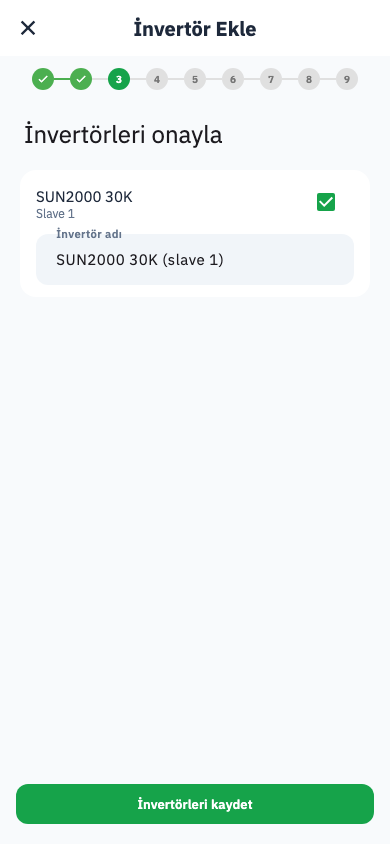

6. Bulunanı onaylayın. Yanıt verdiği adres gösterilir; invertöre burada ad da verebilirsiniz.

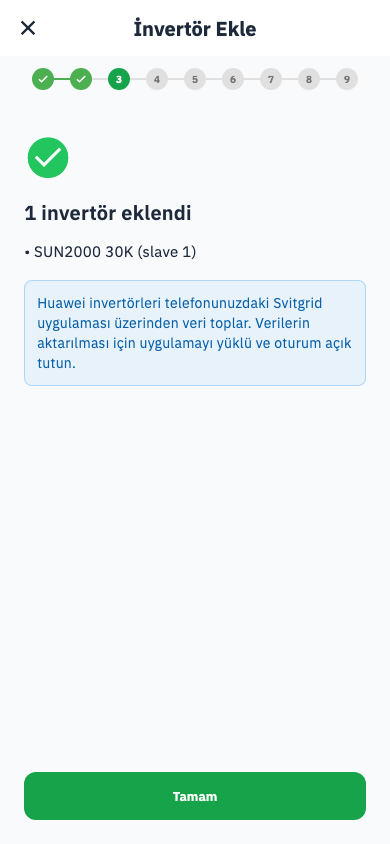

7. Kaydedildi.

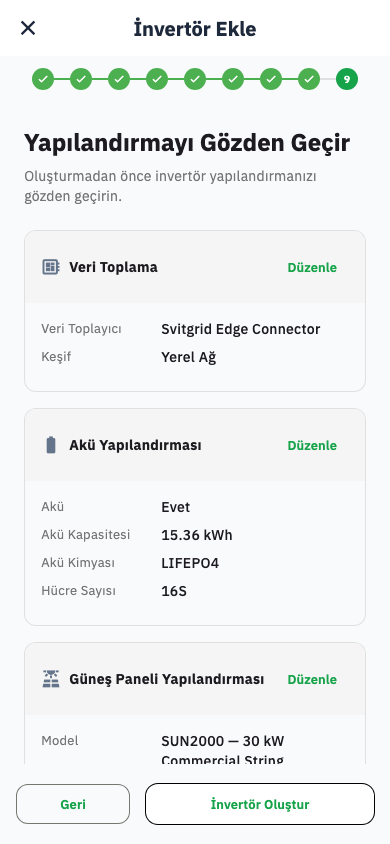

Ardından her zamanki adımları tamamlayın — batarya, paneller, edge cihazını Bluetooth ile bağlama, WiFi ve konum — ve yapılandırmayı gözden geçirin.

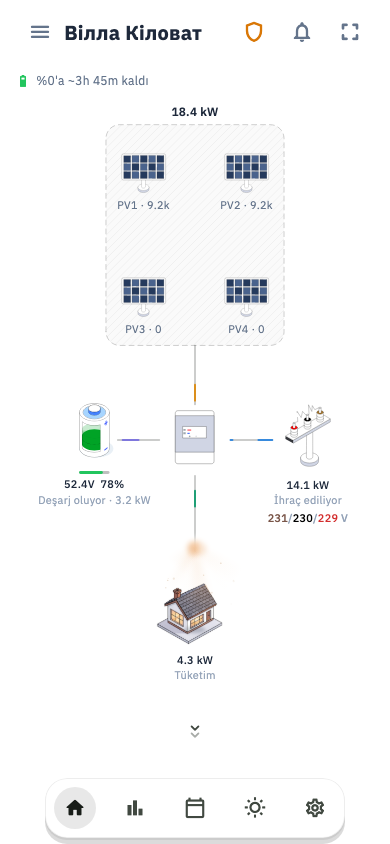

Çalıştığında
Santraliniz görünür ve cihaz kendi başına veri göndermeye devam eder.
Tarama hiçbir şey bulamazsa
Tarama veri yolundaki tüm adresleri dener; bu yüzden "kimse yanıt vermedi" neredeyse her zaman adres değil kablolama sorunu anlamına gelir.
- A+ ve B−'yi yer değiştirin. En sık görülen neden ve denemesi zararsız.
- İnvertörün açık olduğunu kontrol edin. Kapalı bir invertör yanıt veremez.
- 5 numaralı pinin bağlı olmadığını kontrol edin. Ekranı iki uçtan topraklamak veri yolunu susturabilir.
- Adaptörün beslemesini kontrol edin.
Bu hangi Huawei modellerini kapsar
COM portu ve Modbus RTU bulunan her Huawei invertör, SUN2000 serisi dahil. Modeliniz listede yoksa Ayarlar → Yardım üzerinden bize yazın; bir register dökümü elimize geçtiğinde model eklemek genellikle hızlıdır.
