Ласкаво просимо до Svitgrid
Повний посiбник з монiторингу сонячної енергiї за допомогою Svitgrid.
Svitgrid - це безкоштовний застосунок для монiторингу сонячної енергiї, який пiдключається до вашого домашнього iнвертора та показує данi в реальному часi про генерацiю сонячної енергiї, стан акумулятора, споживання з мережi та навантаження дому.

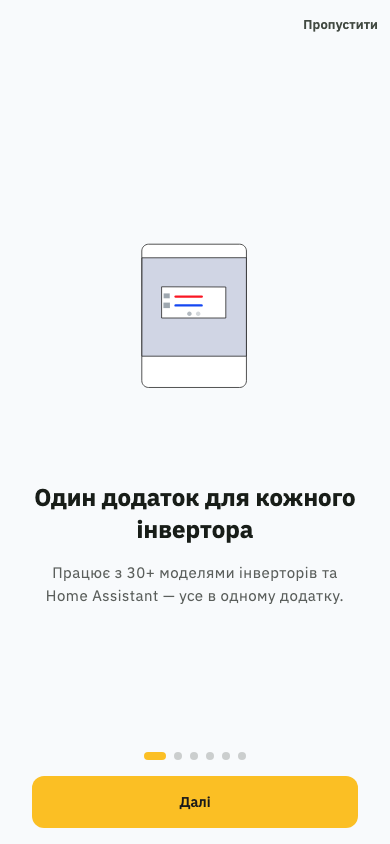

Екран привiтання — додайте перше домогосподарство
Що може Svitgrid?
- Монiторинг у реальному часi - генерацiя, рiвень заряду акумулятора, iмпорт/експорт з мережi та навантаження
- Графiки енергiї - денна, тижнева та мiсячна вiзуалiзацiя
- Прогноз генерацiї - прогнозована генерацiя на основi конфiгурацiї панелей та погоди
- Кiлька об'єктiв - керуйте кiлькома домогосподарствами з одного акаунту
- Розумнi сповiщення - повiдомлення про падiння генерацiї, низький заряд батареї та проблеми системи
- Графiк вiдключень - переглядайте плановi вiдключення електроенергiї для вашого регiону
- Експорт даних - завантажуйте данi у форматi CSV
- Працює офлайн - данi синхронiзуються автоматично при пiдключеннi до мережi
Як це працює
Svitgrid пiдключається до вашого сонячного iнвертора через його дата-логер (Wi-Fi стiк). Дата-логер спiлкується за протоколом Solarman V5 (або Modbus TCP для Victron). Застосунок зчитує значення регiстрiв iнвертора для вiдображення метрик у реальному часi.
Є два режими пiдключення:
- Прямий режим - ваш телефон пiдключається безпосередньо до iнвертора через локальну мережу
- Режим edge-пристрою - Raspberry Pi збирає данi цiлодобово та надсилає їх у хмару, щоб ви могли монiторити з будь-якого мiсця
Завантаження та встановлення
Встановiть Svitgrid на свiй пристрiй.
iOS (iPhone / iPad)
- Вiдкрийте App Store на вашому пристрої
- Знайдiть "Svitgrid"
- Натиснiть "Отримати" (безкоштовно)
- Вiдкрийте застосунок пiсля встановлення
Потрiбна iOS 15.0 або новiша.
Android
- Вiдкрийте Google Play Store
- Знайдiть "Svitgrid"
- Натиснiть "Встановити" (безкоштовно)
- Вiдкрийте застосунок пiсля встановлення
Потрiбна Android 8.0 (API 26) або новiша.
Дозволи
Svitgrid може запитати наступнi дозволи:
| Дозвiл | Навiщо |
|---|---|
| Локальна мережа | Для зв'язку з iнвертором у вашiй Wi-Fi мережi |
| Bluetooth | Для налаштування edge-пристрою через BLE |
| Мiсцезнаходження | Для точностi прогнозу генерацiї (розташування панелей) та BLE-сканування (вимога Android) |
| Сповiщення | Для сповiщень про енергiю та стан системи |
| Камера | Для сканування QR-кодiв пiд час налаштування edge-пристрою |
Створення акаунту
Зареєструйтеся за кiлька секунд.
Реєстрацiя
- Вiдкрийте Svitgrid та натиснiть "Створити акаунт"
- Введiть своє iм'я, email та пароль
- Натиснiть "Зареєструватися"
- Перевiрте email на наявнiсть коду пiдтвердження та введiть його в застосунку
- Готово!
Вимоги до паролю
- Мiнiмум 8 символiв
- Принаймнi одна велика лiтера
- Принаймнi одна цифра
Багатофакторна автентифiкацiя (MFA)
Пiсля створення акаунту ви можете увiмкнути MFA для додаткової безпеки в Налаштування > Безпека. Svitgrid пiдтримує застосунки-автентифiкатори (Google Authenticator, Authy тощо).
Забули пароль
На екранi входу натиснiть "Забули пароль?", щоб отримати код скидання на email. Введiть код та встановiть новий пароль.
Майстер налаштування
Налаштуйте своє перше домогосподарство крок за кроком.
Пiсля створення акаунту майстер налаштування проведе вас через налаштування сонячної системи. Ось що робить кожен крок:
Крок 1: Назва домогосподарства
Дайте своєму об'єкту назву (наприклад, "Дiм", "Дача", "Офiс"). Це допоможе iдентифiкувати його, якщо у вас кiлька об'єктiв.
Крок 2: Мiсцезнаходження
Встановiть розташування вашого об'єкта на картi. Це використовується для:
- Розрахункiв прогнозу генерацiї (позицiя сонця залежить вiд широти/довготи)
- Даних про погоду для точностi прогнозу
- Визначення часового поясу
Крок 3: Режим пiдключення
Оберiть мобiльний режим (прямий) або режим Edge (цiлодобовий монiторинг)
Оберiть спосiб пiдключення Svitgrid до вашого iнвертора:
| Режим | Як працює | Найкраще для |
|---|---|---|
| Прямий | Телефон пiдключається безпосередньо до iнвертора через Wi-Fi | Швидкi перевiрки, один користувач |
| Edge-пристрiй | Raspberry Pi збирає данi цiлодобово | Безперервний монiторинг, кiлька користувачiв, вiддалений доступ |
Крок 4: Бренд та модель iнвертора
Оберiть бренд iнвертора (Deye, Sunsynk, Sol-Ark, Victron) та конкретну модель. Це вказує Svitgrid, яку карту регiстрiв використовувати для зчитування даних.
Крок 5: Конфiгурацiя iнвертора
Введiть данi пiдключення вашого iнвертора:
- IP-адреса - локальна IP-адреса дата-логера вашого iнвертора (наприклад, 192.168.1.100)
- Порт - зазвичай 8899 для Solarman, 502 для Victron Modbus TCP
- Серiйний номер логера - серiйний номер вашого дата-логера (надрукований на стiку або доступний у застосунку SolarmanSmart)
Скануйте мережу автоматично або введiть данi iнвертора вручну
Конфiгурацiя батареї та панелей
Налаштуйте ємнiсть батареї та конфiгурацiю сонячних панелей
Крок 6: Виявлення пристрою (режим edge-пристрою)
Якщо ви обрали режим edge-пристрою, цей крок сканує ваш Svitgrid Edge Connector через Bluetooth та налаштовує Wi-Fi з'єднання.
Знайдiть пристрiй, пiдключiться через Bluetooth та надiшлiть данi WiFi
Крок 7: Мiсцезнаходження
Встановiть розташування для прогнозу погоди та часу сходу/заходу сонця
Крок 8: Огляд та завершення
Перегляньте налаштування та натиснiть "Створити iнвертор". Застосунок перевiрить конфiгурацiю, зареєструє пристрiй у хмарi, надiшле данi WiFi та дочекається пiдключення пристрою.
Перегляньте конфiгурацiю та спостерiгайте за автоматичним процесом налаштування
Огляд панелi монiторингу
Розумiння вашої сонячної панелi монiторингу.
Панель монiторингу - це ваш головний екран. Вона показує знiмок вашої сонячної системи в реальному часi з чотирма ключовими метриками:
Потiк енергiї в реальному часi з графiками джерел та монiторингом напруги
| Метрика | Колiр | Що показує |
|---|---|---|
| Генерацiя | Жовтий/Бурштиновий | Поточна потужнiсть сонячних панелей (кВт) |
| Акумулятор | Зелений | Рiвень заряду (%) та потужнiсть заряду/розряду (кВт) |
| Мережа | Синiй | Потужнiсть iмпорту з або експорту в мережу (кВт) |
| Навантаження | Фiолетовий | Поточне споживання дому (кВт) |
Пiдсумок енергiї
Пiд живими метриками пiдсумок енергiї показує деннi пiдсумки:
- Денна генерацiя - загальна сонячна енергiя, згенерована сьогоднi (кВт*год)
- Денний iмпорт - енергiя, купована з мережi сьогоднi (кВт*год)
- Денний експорт - енергiя, вiддана в мережу сьогоднi (кВт*год)
- Денне споживання - загальне споживання дому сьогоднi (кВт*год)
Автооновлення
У прямому режимi панель оновлюється кожнi 5 секунд, поки застосунок вiдкритий. У режимi edge-пристрою данi надходять iз новими зчитуваннями (зазвичай кожнi 5-60 секунд залежно вiд конфiгурацiї).
Повноекранний режим
Натиснiть iконку розгортання, щоб переглянути панель у повноекранному альбомному режимi - зручно для планшетiв на стiнi або презентацiй.
Потiк енергiї
Вiзуалiзацiя руху енергiї через вашу систему.
Картка потоку енергiї показує анiмовану дiаграму руху енергiї мiж чотирма вузлами:
Вузли
- Сонце (зверху) - вашi PV-панелi. Показує поточну сумарну потужнiсть всiх стрiнгiв.
- Акумулятор (злiва) - ваш акумуляторний блок. Напрямок стрiлки показує заряд (вхiд) або розряд (вихiд).
- Мережа (справа) - електрична мережа. Напрямок стрiлки показує iмпорт (вхiд) або експорт (вихiд).
- Дiм (знизу) - навантаження дому. Завжди отримує енергiю з одного або кiлькох джерел.
Як читати потiк
Анiмованi точки рухаються мiж вузлами, показуючи напрямок енергiї. Товщина лiнiї потоку вказує на вiдносний рiвень потужностi. Типовi сценарiї:
- Сонячний день, низьке споживання: Сонце живить дiм + заряджає акумулятор + експортує в мережу
- Сонячний день, високе споживання: Сонце живить дiм, акумулятор доповнює
- Нiч: Акумулятор та/або мережа живлять дiм
- Вiдключення мережi: Акумулятор живить дiм (якщо є заряд)
Графiки енергiї
Вiзуалiзацiя ваших енергетичних даних у часi.
Типи графiкiв
Потоковий графiк (Stream Graph)
Показує накладенi джерела енергiї протягом дня. Кожна кольорова смуга представляє джерело (сонце, акумулятор, мережа). Ширина смуги показує вiдносний внесок у будь-який момент.
Графiк генерацiї
Лiнiйний/площинний графiк, що показує потужнiсть генерацiї (кВт) у часi. Крива зазвичай має форму дзвона з пiком близько сонячного полудня.
Графiк споживання
Показує навантаження дому у часi. Пiки вказують на вмикання потужних приладiв (духовки, зарядки EV, кондицiонери).
Графiк мережi
Показує iмпорт з мережi (позитивний) та експорт (негативний) у часi. В iдеалi експорт має бути бiльшим за iмпорт.
Часовi дiапазони
Гортайте мiж графiками в каруселi або натиснiть перемикач часового дiапазону:
- Сьогоднi - погодиннi точки даних
- Тиждень - деннi пiдсумки
- Мiсяць - деннi пiдсумки
Календар
Вкладка "Календар" показує погодинну розбивку енергiї за обраний день. Кожна смуга показує мiкс енергiї (сонце, батарея, мережа, експорт) за годину.
Погодинна розбивка енергiї за джерелами за обраний день
Стан акумулятора
Розумiння метрик вашого акумулятора.
Рiвень заряду (SOC)
Показується у вiдсотках (0-100%). Це головний iндикатор кiлькостi енергiї, збереженої в акумуляторi.
| Дiапазон SOC | Статус | Колiр |
|---|---|---|
| 80-100% | Повний / Майже повний | Зелений |
| 40-79% | Нормальний | Жовтий/Бурштиновий |
| 20-39% | Низький | Помаранчевий |
| 0-19% | Критичний | Червоний |
Потужнiсть акумулятора
Показує швидкiсть заряду або розряду акумулятора:
- Позитивне значення = Заряд (енергiя надходить в акумулятор)
- Негативне значення = Розряд (енергiя виходить з акумулятора)
- Нуль = Простiй (акумулятор повний або iнвертор вирiшив не використовувати його)
Напруга акумулятора
Поточна напруга акумуляторного блоку. Залежить вiд хiмiї акумулятора та конфiгурацiї. Типовi дiапазони:
- Системи 48В: 44-58В (LiFePO4), 44-56В (свинцево-кислотнi)
- Високовольтнi системи: залежить вiд виробника
Перевизначення режиму батареї
Створюйте власнi розклади заряду/розряду батареї. Встановлюйте часовi вiкна, повторення, джерела заряду та цiльовий рiвень батареї.
Створення перевизначення заряду з часом, джерелом та цiльовим рiвнем
Домогосподарства
Керування кiлькома об'єктами та спiльний доступ.
Що таке домогосподарство?
Домогосподарство представляє одне фiзичне мiсце з сонячною системою. Кожне домогосподарство має власну конфiгурацiю iнвертора, панель монiторингу та енергетичнi данi.
Кiлька домогосподарств
Ви можете додати кiлька домогосподарств до свого акаунту. Перемикайтеся мiж ними за допомогою випадного списку зверху панелi. Це зручно, якщо у вас сонячнi панелi на дому, дачi чи в офiсi.
Додавання нового домогосподарства
Перейдiть до Налаштування > Домогосподарства > Додати та пройдiть майстер налаштування для нового об'єкта.
Запрошення учасникiв
Подiлiться доступом до домогосподарства з членами родини або колегами:
- Перейдiть до Налаштування > Домогосподарство
- Натиснiть "Запросити учасника"
- Введiть їхню email-адресу
- Вони отримають посилання-запрошення для приєднання
Запрошенi учасники можуть переглядати панель монiторингу та данi, але не можуть змiнювати налаштування iнвертора.
Ролi
| Роль | Можливостi |
|---|---|
| Власник | Все: переглядати данi, змiнювати налаштування, запрошувати/видаляти учасникiв, видаляти домогосподарство |
| Учасник | Переглядати панель монiторингу та енергетичнi данi |
Прогноз генерацiї
Прогнозування генерацiї сонячної енергiї.
Як це працює
Svitgrid розраховує очiкувану генерацiю на основi:
- Розташування панелей (широта, довгота, висота)
- Конфiгурацiя панелей (кут нахилу, азимут)
- Потужнiсть панелей (кВт пiк)
- Прогноз погоди (хмарнiсть, температура)
- Алгоритм позицiї сонця (схiд, захiд, сонячний полудень)
Налаштування сонячних стрiнгiв
Для точних прогнозiв налаштуйте сонячнi стрiнги в Прогноз > Налаштувати:
- Потужнiсть (кВт пiк) - загальна номiнальна потужнiсть панелей на цьому стрiнгу
- Нахил - кут панелей вiд горизонталi (0 = плоскi, 90 = вертикальнi)
- Азимут - напрямок панелей за компасом (180 = пiвдень у Пiвнiчнiй пiвкулi)
Прогноз проти факту
Екран прогнозу показує прогнозовану генерацiю (затiнена область) з накладеною фактичною генерацiєю (лiнiя). Це допомагає виявити недовиробництво, спричинене затiненням, забрудненням або несправнiстю обладнання.
Прогноз акумулятора
На основi прогнозу генерацiї та типових моделей споживання Svitgrid також прогнозує рiвень заряду акумулятора протягом дня.
Графiк вiдключень
Переглядайте плановi вiдключення електроенергiї.
Огляд
В Українi плановi вiдключення електроенергiї (графiки вiдключень) здiйснюються за ротацiйним графiком за регiонами та групами. Svitgrid вiдображає цей графiк, щоб ви могли планувати споживання енергiї.
Налаштування
- Перейдiть на вкладку Вiдключення
- Оберiть свою область
- Оберiть свою групу (вказана в квитанцiї за електроенергiю або на сайтi обленерго)
Як читати графiк
Графiк показує кольоровi блоки часу:
- Зелений - електроенергiя очiкується увiмкненою
- Червоний - планове вiдключення (електроенергiя вимкнена)
- Жовтий - можливе вiдключення (можуть вимкнути)
Експорт даних
Завантажуйте вашi енергетичнi данi.
Формат експорту
Данi експортуються у форматi CSV, який можна вiдкрити в Excel, Google Sheets або будь-якому табличному застосунку.
Як експортувати
- Перейдiть до Панель > Пiдсумок енергiї
- Натиснiть iконку експорту (стрiлка завантаження)
- Оберiть дiапазон дат
- Натиснiть "Експорт"
- Оберiть куди зберегти або подiлитися файлом
Поля експорту
| Стовпець | Одиницi | Опис |
|---|---|---|
| timestamp | ISO 8601 | Час зчитування |
| pv_power | Вт | Потужнiсть сонячних панелей |
| battery_soc | % | Рiвень заряду акумулятора |
| battery_power | Вт | Заряд/розряд акумулятора (+ заряд, - розряд) |
| grid_power | Вт | Потужнiсть мережi (+ iмпорт, - експорт) |
| load_power | Вт | Споживання дому |
| daily_pv | кВт*год | Кумулятивна генерацiя за день |
| daily_import | кВт*год | Кумулятивний iмпорт з мережi за день |
| daily_export | кВт*год | Кумулятивний експорт в мережу за день |
Сповiщення
Будьте в курсi стану вашої системи.
Типи сповiщень
- Низький заряд акумулятора - SOC акумулятора впав нижче налаштованого порогу
- Падiння генерацiї - генерацiя значно нижча за очiкувану
- Система офлайн - edge-пристрiй не надсилав данi протягом налаштованого перiоду
- Сповiщення про вiдключення - наближається планове вiдключення для вашого регiону
Сповiщення через месенджери
Окрiм push-сповiщень, Svitgrid може надсилати сповiщення в Telegram. Налаштуйте це в Налаштування > Сповiщення > Месенджер.
Налаштування сповiщень
Перейдiть до Налаштування > Сповiщення, щоб налаштувати:
- Якi сповiщення отримувати
- Пороговi значення (наприклад, низький заряд на 20% чи 10%)
- Тихi години (без сповiщень у певний час)
Пiдключення iнвертора
Пiдключiть Svitgrid до вашого сонячного iнвертора.
Що вам потрiбно
- Пiдтримуваний iнвертор (див. Пiдтримуванi iнвертори)
- Дата-логер (Wi-Fi стiк) iнвертора, пiдключений до вашої мережi
- Ваш телефон в тiй же Wi-Fi мережi (для прямого режиму)
Як знайти IP-адресу iнвертора
- Перевiрте список пiдключених пристроїв вашого роутера (зазвичай за адресою 192.168.1.1)
- Знайдiть пристрiй з назвою, схожою на модель вашого дата-логера
- Запам'ятайте IP-адресу (наприклад, 192.168.1.100)
Як знайти серiйний номер логера
Серiйний номер логера надрукований на самому дата-логерi. Також його можна знайти в:
- Застосунку SolarmanSmart (роздiл "Iнформацiя про пристрiй")
- Застосунку виробника iнвертора
- Наклейцi на апаратному дата-логерi
Налаштування з'єднання
| Параметр | Solarman (Deye/Sunsynk/Sol-Ark) | Victron Modbus TCP |
|---|---|---|
| IP-адреса | IP дата-логера | IP GX-пристрою (Cerbo/Venus) |
| Порт | 8899 | 502 |
| Серiйний номер логера | 10-значне число | Не потрiбен (введiть 0) |
Тестування з'єднання
Пiсля введення даних натиснiть "Тестувати з'єднання". Svitgrid спробує прочитати регiстр з вашого iнвертора. Якщо успiшно, ви побачите поточну потужнiсть PV. Якщо не вдалося, перевiрте:
- IP-адреса правильна, i пристрiй онлайн
- Телефон у тiй же мережi, що й дата-логер
- Порт правильний (8899 або 502)
- Серiйний номер логера вiдповiдає фiзичному пристрою
Edge-пристрiй
Налаштування безперервного монiторингу з Raspberry Pi.
Що таке edge-пристрiй?
Edge-пристрiй - це невеликий Raspberry Pi (рекомендується Zero 2W), який знаходиться у вашiй домашнiй мережi та безперервно збирає данi з iнвертора. Вiн надсилає зчитування в хмару Svitgrid, що дозволяє:
- Цiлодобовий збiр даних (навiть коли застосунок закритий)
- Вiддалений монiторинг з будь-якої точки свiту
- Iсторичнi данi без пропускiв
- Кiлька користувачiв можуть монiторити одну систему
Вимоги до обладнання
- Raspberry Pi Zero 2W (рекомендовано) або будь-який Raspberry Pi з Wi-Fi
- Карта MicroSD (8 ГБ+)
- Блок живлення USB-C
- Wi-Fi з'єднання в тiй же мережi, що й iнвертор
Процес налаштування
- Запишiть програмне забезпечення Svitgrid edge на карту MicroSD
- Вставте карту та увiмкнiть Raspberry Pi
- В застосунку Svitgrid перейдiть до Edge-пристрiй > Сканувати
- Застосунок знайде пристрiй через Bluetooth
- Налаштуйте облiковi данi Wi-Fi через застосунок
- Edge-пристрiй пiдключиться до мережi та почне збирати данi
Статус LED
| Режим LED | Значення |
|---|---|
| Повiльне мигання | Очiкування на налаштування |
| Швидке мигання | Пiдключення до Wi-Fi |
| Постiйне свiтiння | Пiдключено та збирає данi |
| Подвiйне мигання | Помилка (перевiрте застосунок) |
Пiдтримуванi iнвертори
Повний список сумiсних моделей iнверторiв.
Deye
| Модель | Тип | Фази |
|---|---|---|
| SG04LP3 | 3-фазний гiбридний | 3 |
| SG03LP1 | 3-фазний гiбридний | 3 |
| SG01HP3 | 3-фазний HV комерцiйний | 3 |
| SG01LP1 | 1-фазний гiбридний | 1 |
| SG02LP1 | 1-фазний гiбридний (3 PV стрiнги) | 1 |
| Sun-G3 | 1-фазний гiбридний | 1 |
| SG01LP1-US | US роздiлена фаза | 2 |
| Стрiнговий iнвертор | Мережевий (без акумулятора) | 3 |
| Мiкроiнвертор | Мiкроiнвертор | 1 |
Sunsynk
| Модель | Тип | Фази |
|---|---|---|
| 1-фазний гiбридний | 1-фазний гiбридний | 1 |
| 3-фазний гiбридний | 3-фазний гiбридний | 3 |
Sol-Ark
| Модель | Тип | Фази |
|---|---|---|
| 5K | US роздiлена фаза | 2 |
| 12K | US роздiлена фаза | 2 |
| 15K | US роздiлена фаза | 2 |
Victron
| Модель | Тип | Протокол |
|---|---|---|
| MultiPlus-II GX 6.5kVA | 1-фазний гiбридний | Modbus TCP (порт 502) |
Профiль та безпека
Керування налаштуваннями акаунту.
Редагування профiлю
Перейдiть до Налаштування > Редагувати профiль, щоб змiнити iм'я або email-адресу. Змiна email потребує повторної верифiкацiї.
Змiна паролю
Перейдiть до Налаштування > Безпека > Змiнити пароль. Вам потрiбен поточний пароль.
Увiмкнення MFA
- Перейдiть до Налаштування > Безпека > Багатофакторна автентифiкацiя
- Вiдскануйте QR-код застосунком-автентифiкатором
- Введiть 6-значний код для пiдтвердження
- MFA тепер активна для вашого акаунту
Видалення акаунту
Перейдiть до Налаштування > Видалити акаунт. Це назавжди видаляє ваш акаунт та всi пов'язанi данi. Цю дiю неможливо скасувати.
Зовнiшнiй вигляд
Налаштуйте вигляд застосунку.
Тема
Оберiть мiж:
- Свiтла - бiлий фон, темний текст
- Темна - темний фон, свiтлий текст (зручнiше для очей вночi)
- Системна - вiдповiдає системнiй темi вашого телефону
Мова
Svitgrid пiдтримує:
- English (EN)
- Українська (UK)
Застосунок за замовчуванням використовує мову вашого телефону. Змiнiть в Налаштування > Зовнiшнiй вигляд > Мова.
Налаштування домогосподарства
Конфiгурацiя вашого об'єкта та iнвертора.
Налаштування домогосподарства, iнвертора, прогнозу та edge-пристрою
Налаштування iнвертора
Змiнiть данi пiдключення iнвертора (IP, порт, серiйний номер, модель) в Налаштування > Iнвертор. Змiни набувають чинностi негайно.
Перейменування домогосподарства
Натиснiть назву домогосподарства в Налаштування > Домогосподарство, щоб перейменувати його.
Видалення домогосподарства
Тiльки власник може видалити домогосподарство. Це видаляє всi пов'язанi енергетичнi данi назавжди.
Керування учасниками
Переглядайте поточних учасникiв, надсилайте новi запрошення або видаляйте учасникiв з Налаштування > Домогосподарство > Учасники.
Термiнологiя та глосарiй
Пояснення термiнiв сонячної енергiї та Svitgrid.
| Термiн | Визначення |
|---|---|
| PV (Фотоелектричний) | Сонячнi панелi, якi перетворюють сонячне свiтло на електрику. |
| Iнвертор | Пристрiй, що перетворює постiйний струм (DC) вiд сонячних панелей на змiнний струм (AC) для дому. Також керує зарядкою акумулятора та взаємодiєю з мережею. |
| Гiбридний iнвертор | Iнвертор, який може працювати як з сонячними панелями, так i з акумуляторами, та може перемикатися мiж мережевим та автономним режимами. |
| Стрiнг | Група сонячних панелей, з'єднаних послiдовно. Бiльшiсть систем мають 1-3 стрiнги. |
| Дата-логер | Wi-Fi модуль (стiк), прикрiплений до iнвертора, що дозволяє мережевий зв'язок. Iнодi називається "Wi-Fi стiк" або "модуль монiторингу". |
| SOC (State of Charge) | Поточний рiвень заряду акумулятора, виражений у вiдсотках (0-100%). |
| кВт (Кiловат) | Одиниця потужностi. Показує, скiльки енергiї виробляється або споживається прямо зараз. Як швидкiсть автомобiля. |
| кВт*год (Кiловат-година) | Одиниця енергiї. Показує, скiльки енергiї було вироблено або спожито за час. Як вiдстань, яку проїхав автомобiль. |
| Iмпорт з мережi | Електроенергiя, яку ви купуєте з електричної мережi (мережева потужнiсть, що надходить у дiм). |
| Експорт в мережу | Електроенергiя, яку ви вiддаєте/продаєте назад у мережу (надлишок генерацiї). |
| Навантаження | Споживання електроенергiї вашого дому - все, що використовує електрику (освiтлення, прилади, опалення тощо). |
| Власне споживання | Вiдсоток генерацiї, який ви використовуєте безпосередньо, а не вiддаєте в мережу. |
| Solarman V5 | Протокол зв'язку, який використовують дата-логери Deye, Sunsynk та Sol-Ark для передачi даних iнвертора через TCP/IP. |
| Modbus TCP | Протокол зв'язку, який використовують GX-пристрої Victron. Працює через TCP порт 502. |
| Регiстр | Адреса пам'ятi в iнверторi, що мiстить конкретне значення (наприклад, потужнiсть PV, SOC акумулятора). Svitgrid зчитує цi регiстри для отримання даних. |
| Edge-пристрiй | Невеликий комп'ютер (Raspberry Pi) у вашiй мережi, який безперервно зчитує данi з iнвертора та надсилає їх у хмару. |
| Домогосподарство | Об'єкт/мiсце в Svitgrid з власним iнвертором, даними та учасниками. |
| Азимут | Напрямок за компасом, куди дивляться вашi сонячнi панелi, в градусах. 0/360 = Пiвнiч, 90 = Схiд, 180 = Пiвдень, 270 = Захiд. |
| Нахил | Кут нахилу сонячних панелей вiд горизонталi. 0 = плоскi, 90 = вертикально на стiнi. |
| кВт пiк (кВтп) | Максимальна номiнальна потужнiсть сонячних панелей за iдеальних умов. Використовується для розрахунку прогнозiв. |
| Зелений тариф | Програма, за якою домовласники продають надлишок сонячної електроенергiї в мережу за пiдвищеним тарифом. |
| BLE | Bluetooth Low Energy - використовується для бездротового налаштування edge-пристрою. |
| GX-пристрiй | (Victron) Пристрiй монiторингу/управлiння (Cerbo GX, Venus GX), що агрегує данi вiд компонентiв Victron. |
Вирiшення проблем
Типовi проблеми та їх вирiшення.
Не вдається пiдключитися до iнвертора
Перевiрте мережеве з'єднання
- Переконайтеся, що ваш телефон у тiй же Wi-Fi мережi, що й дата-логер
- Спробуйте пiнгувати IP iнвертора з iншого пристрою
- Перезавантажте дата-логер (вiд'єднайте Wi-Fi стiк i пiд'єднайте знову)
- Перевiрте, чи ввiмкнена iзоляцiя AP на роутерi (вона блокує зв'язок мiж пристроями)
Перевiрте налаштування з'єднання
- Перевiрте, чи не змiнилася IP-адреса (роутери можуть перепризначати IP)
- Пiдтвердiть правильнiсть порту (8899 для Solarman, 502 для Victron)
- Ще раз перевiрте серiйний номер логера
Данi показують 0 або немає значень
- Потужнiсть PV дорiвнює 0 - нормально вночi або якщо панелi повнiстю в тiнi
- Всi значення дорiвнюють 0 - проблема з пiдключенням або обрано неправильну модель iнвертора
- Деякi значення показують 65535 - зазвичай означає, що регiстр не iснує для вашої моделi. Звернiться до пiдтримки.
Edge-пристрiй не знайдено пiд час сканування
- Переконайтеся, що Bluetooth увiмкнений на вашому телефонi
- Переконайтеся, що дозвiл на мiсцезнаходження надано (потрiбен для BLE на Android)
- Edge-пристрiй повинен бути в режимi сполучення (повiльне мигання LED)
- Залишайтеся в межах 5 метрiв вiд пристрою пiд час сканування
Edge-пристрiй офлайн
- Перевiрте, що Raspberry Pi має живлення (LED повинен свiтитися)
- Перевiрте, що Wi-Fi мережа працює
- Якщо ви змiнили пароль Wi-Fi, потрiбно заново налаштувати пристрiй
- Спробуйте перезавантажити Raspberry Pi, вiд'єднавши та пiд'єднавши живлення
Прогноз неточний
- Перевiрте, що нахил та азимут панелей правильнi
- Переконайтеся, що мiтка розташування стоїть у правильному мiсцi на картi
- Перевiрте, що потужнiсть (кВт пiк) вiдповiдає фактичним характеристикам панелей
- Часткове затiнення вiд дерев/будiвель зменшує фактичну генерацiю нижче прогнозу
Застосунок повiльний або аварiйно завершується
- Оновiть до останньої версiї з App Store / Google Play
- Очистiть кеш застосунку (Налаштування > Застосунки > Svitgrid > Очистити кеш)
- Перезапустiть застосунок
- Якщо проблема зберiгається, напишiть на hello@svitgrid.app з вказанням моделi пристрою та версiї ОС
Частi запитання
Швидкi вiдповiдi на поширенi запитання.
Svitgrid безкоштовний?
Так! Svitgrid повнiстю безкоштовний для завантаження та використання. Немає пiдписок, премiум-рiвнiв чи прихованих платежiв.
Чи працює Svitgrid без iнтернету?
У прямому режимi - так, застосунок спiлкується з iнвертором через локальну мережу. Iнтернет не потрiбен для живого монiторингу. Iсторичнi данi та хмарнi функцiї потребують iнтернету.
Чи зберiгає Svitgrid мої данi?
Якщо ви використовуєте edge-пристрiй, зчитування зберiгаються безпечно в хмарi (Google Cloud / Firebase). Ви можете експортувати або видалити свої данi в будь-який час.
Чи можу я використовувати Svitgrid з кiлькома iнверторами?
Наразi кожне домогосподарство пiдтримує один iнвертор. Якщо у вас кiлька iнверторiв на одному об'єктi, створiть окремi домогосподарства для кожного.
Навiщо потрiбен серiйний номер дата-логера?
Протокол Solarman V5 вимагає серiйний номер логера для автентифiкацiї зв'язку. Без нього дата-логер не вiдповiдатиме на запити. Для систем Victron це не потрiбно.
Чи можуть члени родини бачити мої данi?
Тiльки якщо ви запросите їх до свого домогосподарства. Кожен учасник потребує власний акаунт Svitgrid, i ви контролюєте, хто має доступ.
Яка рiзниця мiж кВт та кВт*год?
кВт (кiловат) - це потужнiсть, скiльки енергiї протiкає прямо зараз. Як швидкiсть автомобiля. кВт*год (кiловат-година) - це кiлькiсть енергiї за перiод часу. Як вiдстань, яку проїхав автомобiль. Якщо вашi панелi виробляють 4 кВт протягом 2 годин, це 8 кВт*год енергiї.
Чому експорт в мережу негативний?
У Svitgrid позитивнi значення мережi означають iмпорт (купiвля енергiї), а негативнi - експорт (продаж енергiї). Це вiдповiдає конвенцiї iнвертора для вимiрювання потужностi мережi з точки зору дому.
Чи буде Svitgrid пiдтримувати Growatt / SMA / Fronius?
Ми активно працюємо над додаванням нових брендiв. Приєднуйтесь до нашої Telegram-групи (@svitgrid), щоб бути в курсi новин щодо пiдтримки нових iнверторiв.
Як повiдомити про помилку?
Напишiть на hello@svitgrid.app з описом проблеми, моделлю пристрою, версiєю ОС та скрiншотами, якщо можливо. Також можна повiдомити про проблеми в нашiй Telegram-групi.
