Huawei via RS-485
Inversores Huawei sem SmartLogger e sem SDongle também podem ser lidos: basta ligar um Svitgrid Edge Connector à porta COM do inversor com dois fios.
A maioria dos inversores Huawei é lida através da sua rede, por um SmartLogger ou um SDongle. Se o seu não tiver nenhum dos dois, não está fora de alcance: um Svitgrid Edge Connector liga-se diretamente à porta COM e lê-o por RS-485.
Isto faz-se uma única vez, durante a configuração. Depois o dispositivo reporta sozinho, de dia e de noite, esteja ou não o seu telemóvel por perto.
Do que precisa
- Um Svitgrid Edge Connector com adaptador RS-485
- Dois fios entre o adaptador e a porta COM do inversor
- O nome e a palavra-passe da sua rede WiFi
Desligue o inversor antes de abrir a porta COM
Trabalhar dentro de um inversor é trabalho elétrico sob tensão. Desligue-o e siga as instruções do fabricante. Se não estiver confiante, peça a um instalador para fazer a ligação — a parte da aplicação demora dois minutos.
Ligação
O cabo liga o conector COM do inversor à tomada RJ-45 do seu Svitgrid Edge Connector. Cada um usa a sua própria numeração, por isso guie-se pelo sinal, nunca pelo número do pino.
| Sinal | Pino COM do inversor | Pino RJ-45 Svitgrid |
|---|---|---|
A+ | 1 | 2 |
B− | 3 | 1 |
| Terra RS-485 | 5 | 8 |
Repare no cruzamento: o inversor tem A+ no pino 1 e o RJ-45 tem no pino 2. Ligar "pino 1 ao pino 1" inverte o par.
O resto da tomada — o que fazem os pinos 3 a 8 e a regra para o ligar à terra — é igual para todas as marcas: ver a convenção de pinos RJ-45.
Trocar A e B não causa danos
Se nada responder, experimente trocar os dois fios. Inverter A+ e B− deixa o barramento em silêncio, mas não danifica nada.
Passo a passo
Crie primeiro a sua conta e o seu agregado — ver Criar uma conta e Primeira configuração. Depois adicione o inversor.

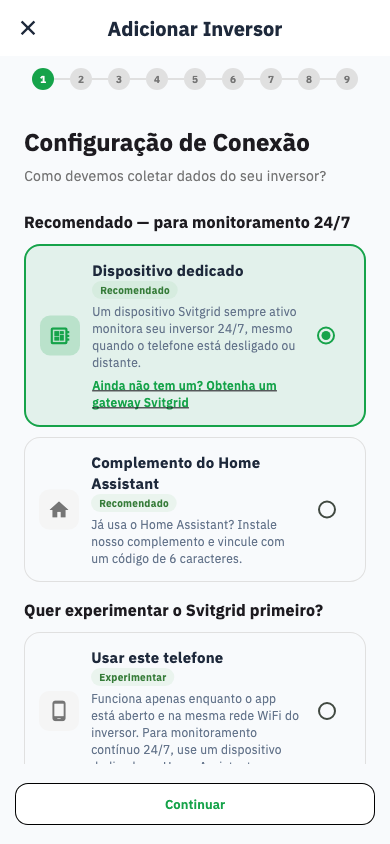

1. Escolha como será lido. Selecione o dispositivo edge, não o telemóvel.

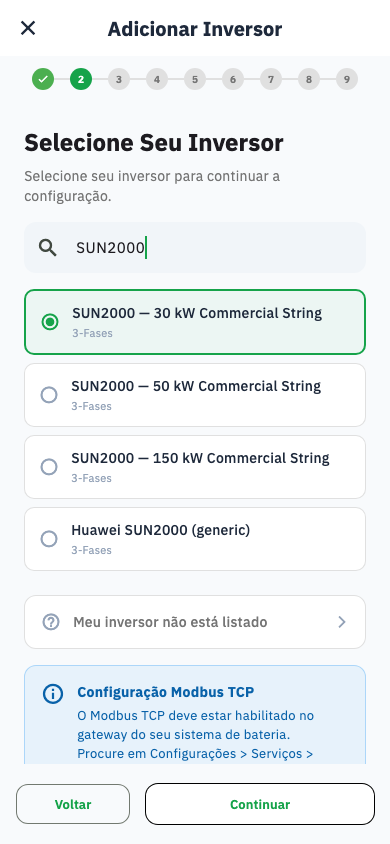

2. Escolha o seu modelo. Escreva SUN2000 na pesquisa.

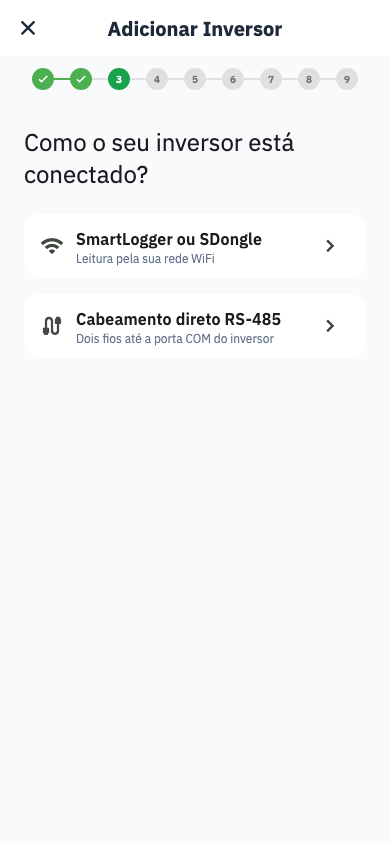

3. Escolha a ligação. Este é o passo decisivo: selecione RS-485 direto, não SmartLogger.

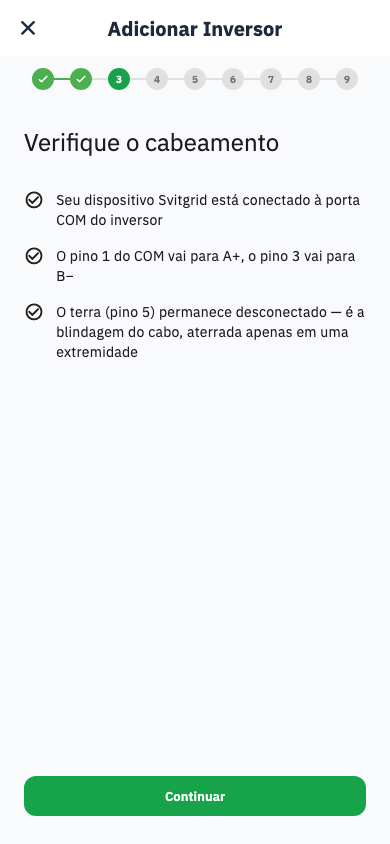

4. Confirme a ligação. A lista repete a tabela acima.

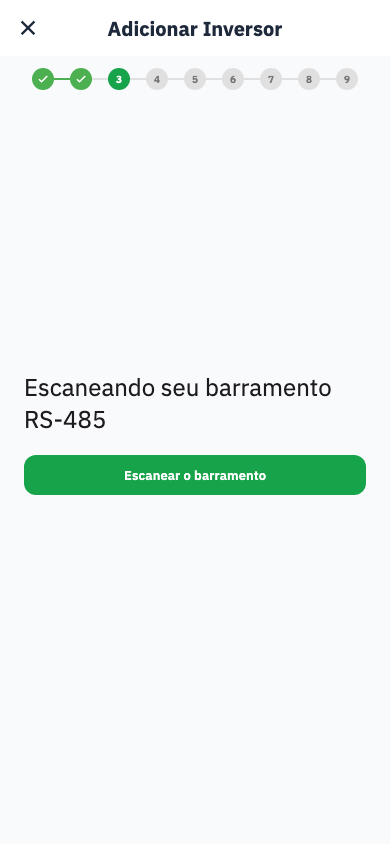

5. Analise o barramento. O Svitgrid testa todos os endereços até o inversor responder, por isso não precisa de saber o dele.

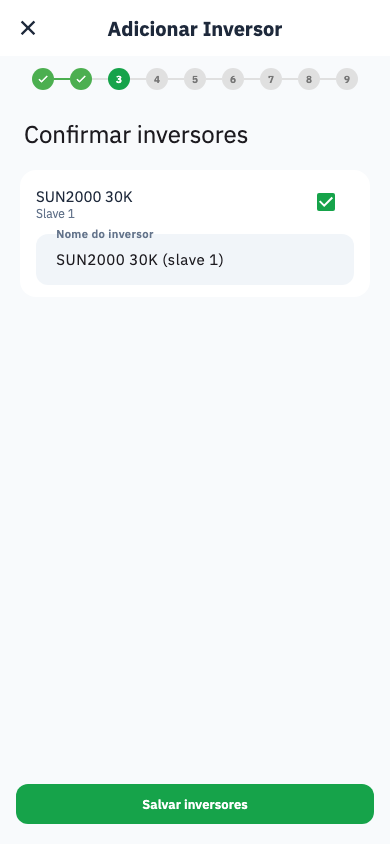

6. Confirme o que foi encontrado. É mostrado o endereço em que respondeu; aqui também pode dar-lhe um nome.

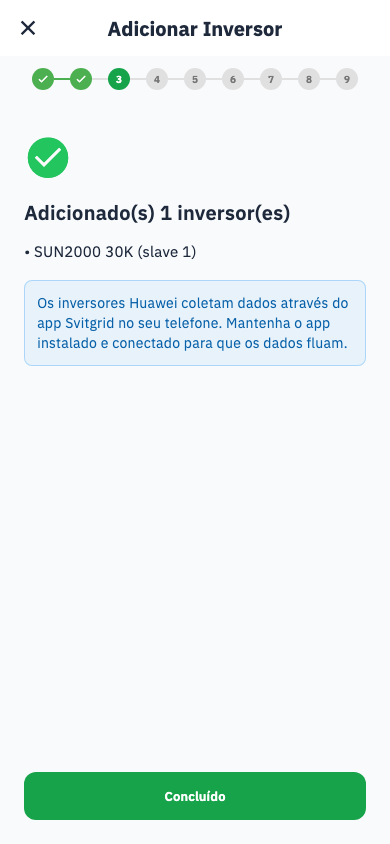

7. Guardado.

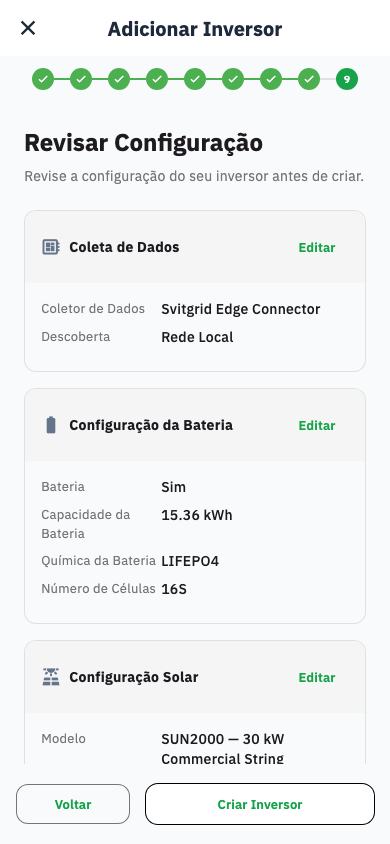

Depois conclua os passos habituais — bateria, painéis, ligação do dispositivo edge por Bluetooth, WiFi e localização — e reveja a configuração.
Quando funciona

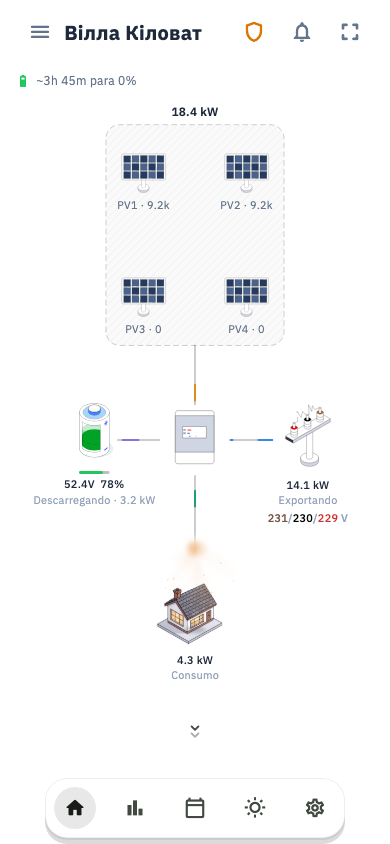

A sua estação aparece e o dispositivo continua a reportar sozinho.
Se a análise não encontrar nada
A análise testa todos os endereços do barramento, por isso "ninguém respondeu" significa quase sempre um problema de ligação, não de endereço.
- Troque A+ e B−. A causa mais comum, e é inofensivo tentar.
- Verifique se o inversor está ligado. Um inversor desligado não pode responder.
- Verifique que o pino 5 não está ligado. Ligar a blindagem à terra nas duas extremidades pode silenciar o barramento.
- Verifique se o adaptador tem alimentação.
Que modelos Huawei isto abrange
Qualquer inversor Huawei com porta COM e Modbus RTU, incluindo a gama SUN2000. Se o seu modelo não estiver na lista, escreva-nos em Definições → Ajuda; acrescentar um modelo costuma ser rápido assim que tivermos um despejo de registos.
