Huawei via RS-485
Huawei-omvormers zonder SmartLogger en zonder SDongle zijn toch uit te lezen: sluit een Svitgrid Edge Connector met twee draden aan op de COM-poort van de omvormer.
De meeste Huawei-omvormers worden via uw netwerk uitgelezen, met een SmartLogger of een SDongle. Heeft die van u geen van beide, dan is hij toch bereikbaar: een Svitgrid Edge Connector sluit u rechtstreeks aan op de COM-poort en leest hem uit via RS-485.
Dit doet u één keer, tijdens de installatie. Daarna rapporteert het apparaat zelfstandig, dag en nacht, of uw telefoon nu in de buurt is of niet.
Wat u nodig heeft
- Een Svitgrid Edge Connector met RS-485-adapter
- Twee draden tussen de adapter en de COM-poort van de omvormer
- De naam en het wachtwoord van uw wifinetwerk
Schakel de omvormer uit voordat u de COM-poort opent
Werken in een omvormer is werken aan een installatie onder spanning. Schakel hem uit en volg de instructies van de fabrikant. Voelt u zich er niet zeker bij, laat de bekabeling dan door een installateur doen — het deel in de app kost twee minuten.
Bekabeling
De kabel loopt tussen de COM-aansluiting van de omvormer en de RJ-45-poort van uw Svitgrid Edge Connector. Beide tellen anders, dus ga uit van het signaal, nooit van het pinnummer.
| Signaal | COM-pin van de omvormer | Svitgrid RJ-45-pin |
|---|---|---|
A+ | 1 | 2 |
B− | 3 | 1 |
| RS-485-aarde | 5 | 8 |
Let op de kruising: de omvormer heeft A+ op pin 1, de RJ-45 op pin 2. "Pin 1 op pin 1" levert een omgekeerd paar op.
De rest van de poort — wat pin 3 tot 8 doen en de regel voor het aarden ervan — is bij elk merk hetzelfde: zie de RJ-45-pinconventie.
A en B verwisselen richt geen schade aan
Als er niets antwoordt, verwissel dan de twee draden. Omgekeerde A+ en B− maken de bus stil, maar beschadigen niets.
Stap voor stap
Maak eerst uw account en huishouden aan — zie Een account aanmaken en Eerste installatie. Voeg daarna de omvormer toe.

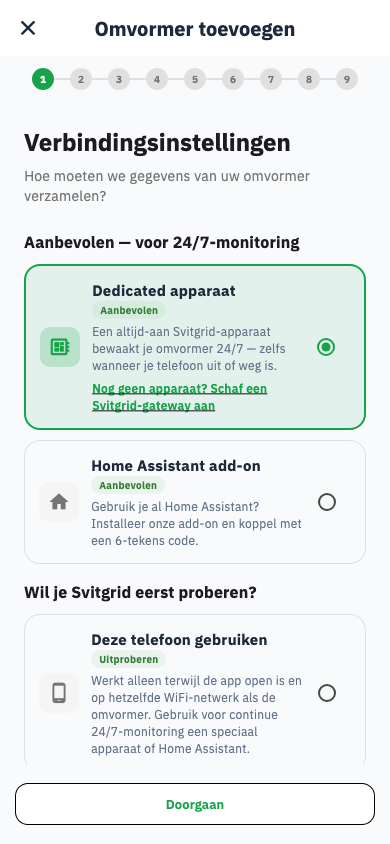

1. Kies hoe hij wordt uitgelezen. Kies het edge-apparaat, niet de telefoon.
2. Kies uw model. Typ SUN2000 in het zoekveld.

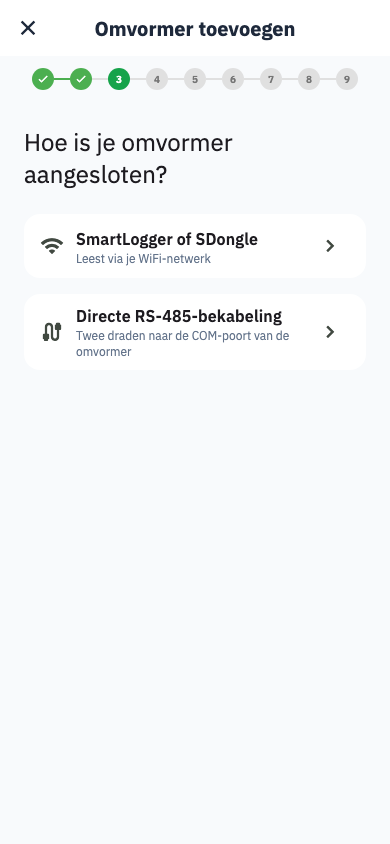

3. Kies de verbinding. Dit is de bepalende stap: kies directe RS-485, niet SmartLogger.

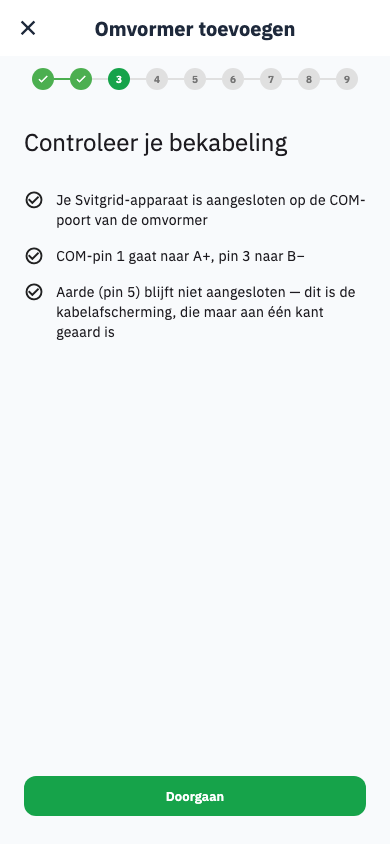

4. Bevestig de bekabeling. De lijst herhaalt de tabel hierboven.

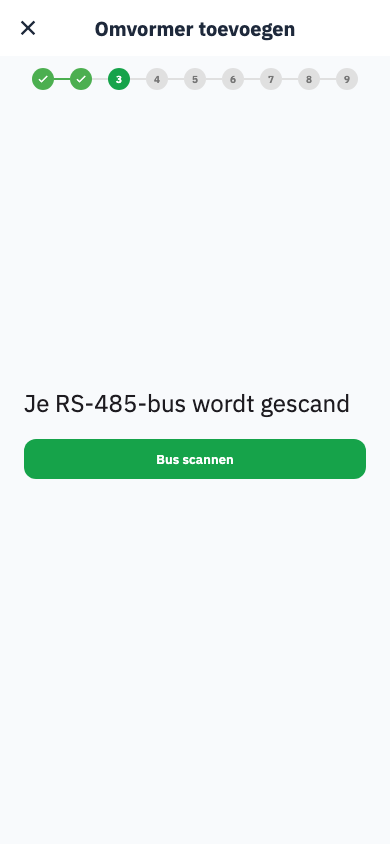

5. Scan de bus. Svitgrid probeert elk adres tot de omvormer antwoordt, dus u hoeft zijn adres niet te kennen.

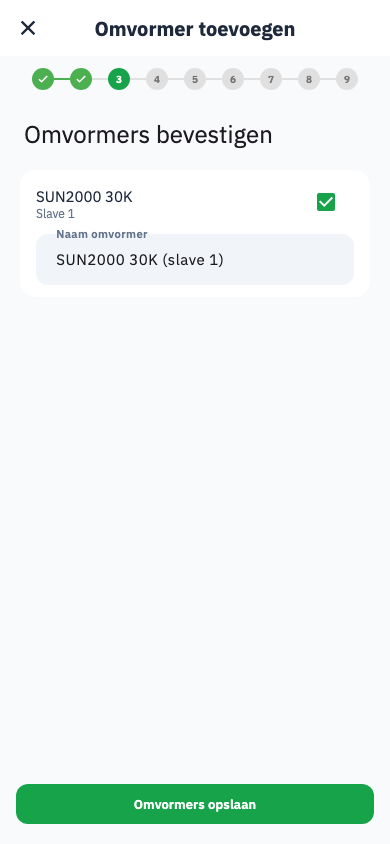

6. Bevestig wat er gevonden is. Het adres waarop hij antwoordde wordt getoond; hier kunt u de omvormer ook een naam geven.

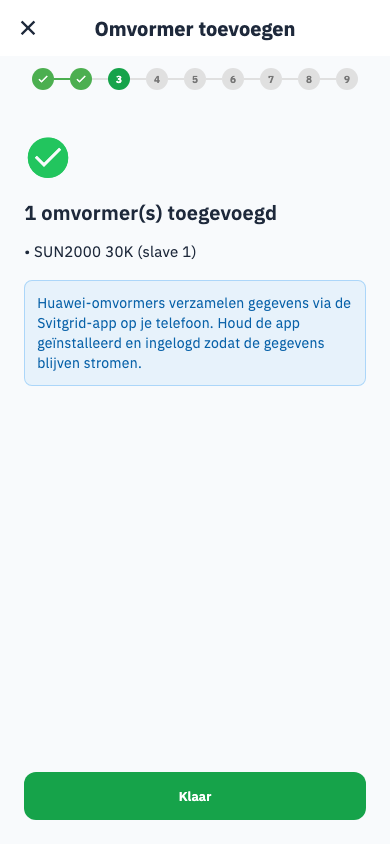

7. Opgeslagen.

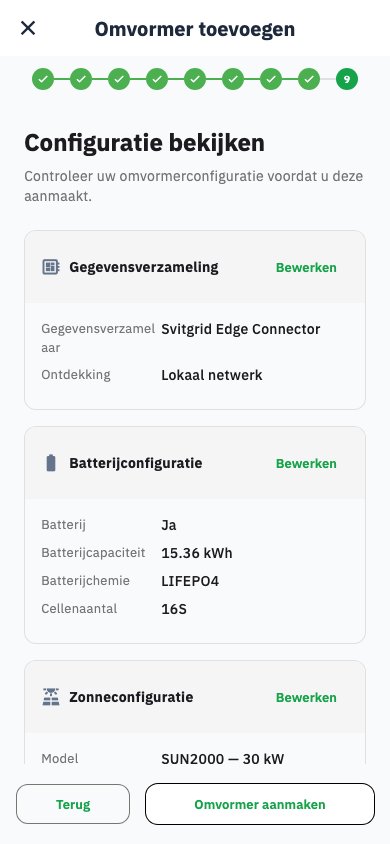

Doorloop daarna de gebruikelijke stappen — batterij, panelen, het edge-apparaat via Bluetooth verbinden, wifi en locatie — en controleer de configuratie.
Als het werkt

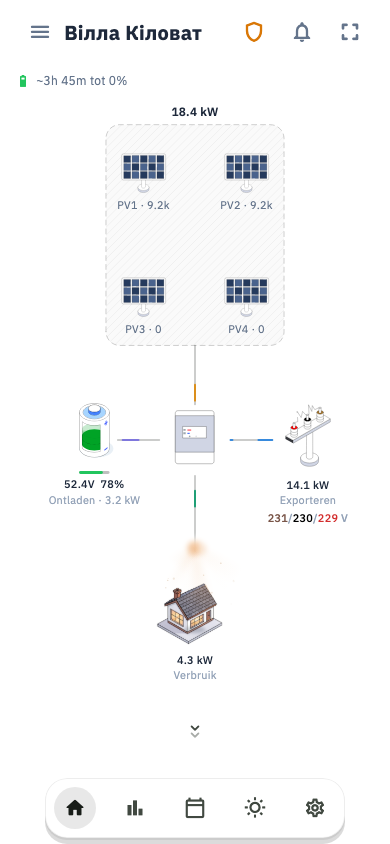

Uw installatie verschijnt en het apparaat blijft zelfstandig rapporteren.
Als de scan niets vindt
De scan probeert elk adres op de bus, dus "niemand antwoordde" betekent bijna altijd een bekabelingsprobleem, geen adresprobleem.
- Verwissel A+ en B−. De meest voorkomende oorzaak, en proberen kan geen kwaad.
- Controleer of de omvormer aanstaat. Een uitgeschakelde omvormer kan niet antwoorden.
- Controleer dat pin 5 niet is aangesloten. De afscherming aan beide kanten aarden kan de bus stilleggen.
- Controleer of de adapter voeding heeft.
Welke Huawei-modellen dit dekt
Elke Huawei-omvormer met een COM-poort en Modbus RTU, inclusief de SUN2000-reeks. Staat uw model niet in de lijst, laat het ons weten via Instellingen → Help; een model toevoegen gaat meestal snel zodra we één registeruitdraai hebben.
