Huawei przez RS-485
Falowniki Huawei bez SmartLoggera i bez SDongle też można odczytywać — wystarczy połączyć Svitgrid Edge Connector dwoma przewodami z portem COM falownika.
Większość falowników Huawei odczytywana jest przez sieć, za pomocą SmartLoggera lub SDongle. Jeśli Twój nie ma żadnego z nich, nie jest to ślepy zaułek: Svitgrid Edge Connector podłącza się bezpośrednio do portu COM i odczytuje falownik przez RS-485.
Robi się to raz, podczas konfiguracji. Potem urządzenie przesyła dane samodzielnie, w dzień i w nocy, niezależnie od tego, czy telefon jest w pobliżu.
Czego potrzebujesz
- Svitgrid Edge Connector z adapterem RS-485
- Dwa przewody między adapterem a portem COM falownika
- Nazwę i hasło Twojej sieci WiFi
Wyłącz falownik przed otwarciem portu COM
Praca wewnątrz falownika to praca przy instalacji pod napięciem. Wyłącz go i postępuj zgodnie z instrukcją producenta. Jeśli nie czujesz się pewnie, zleć podłączenie instalatorowi — część w aplikacji zajmuje dwie minuty.
Podłączenie
Kabel łączy złącze COM falownika z gniazdem RJ-45 w Svitgrid Edge Connector. Numeracja jest różna, więc kieruj się sygnałem, a nie numerem styku.
| Sygnał | Styk COM falownika | Styk RJ-45 Svitgrid |
|---|---|---|
A+ | 1 | 2 |
B− | 3 | 1 |
| Uziemienie RS-485 | 5 | 8 |
Zwróć uwagę na skrzyżowanie: falownik ma A+ na styku 1, a RJ-45 na styku 2. Połączenie „styk 1 do styku 1” daje odwróconą parę.
Reszta gniazda — do czego służą styki 3–8 i zasada jego uziemienia — jest taka sama dla wszystkich marek: zobacz konwencję styków RJ-45.
Zamiana A i B niczego nie uszkodzi
Jeśli nic nie odpowiada, spróbuj zamienić przewody miejscami. Odwrócone A+ i B− powodują ciszę na magistrali, ale niczego nie uszkadzają.
Krok po kroku
Najpierw załóż konto i gospodarstwo — zobacz Zakładanie konta i Pierwsza konfiguracja. Następnie dodaj falownik.

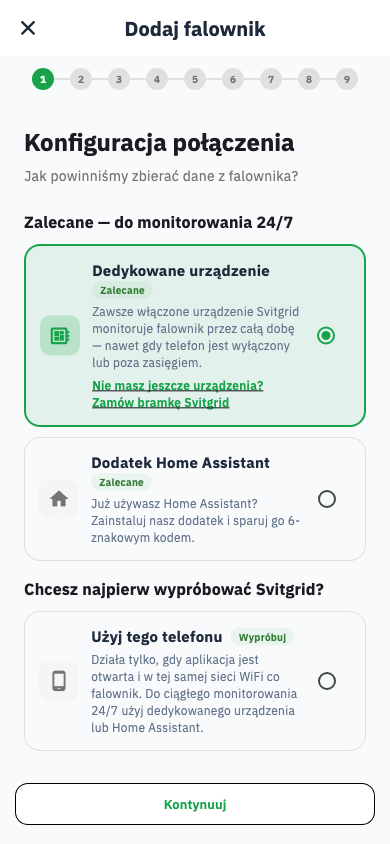

1. Wybierz sposób odczytu. Wskaż urządzenie edge, nie telefon.

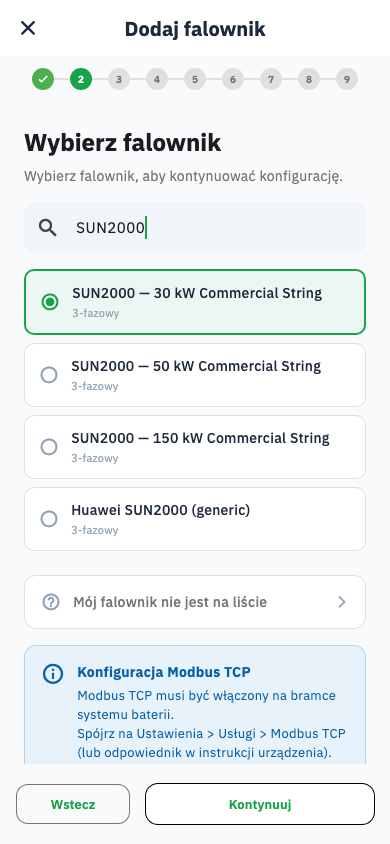

2. Wybierz model. Wpisz SUN2000 w wyszukiwarce.

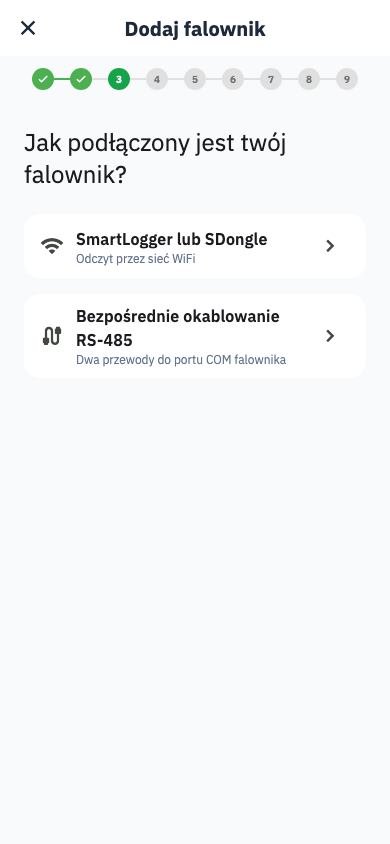

3. Wybierz połączenie. To kluczowy krok: wybierz bezpośrednie RS-485, nie SmartLogger.

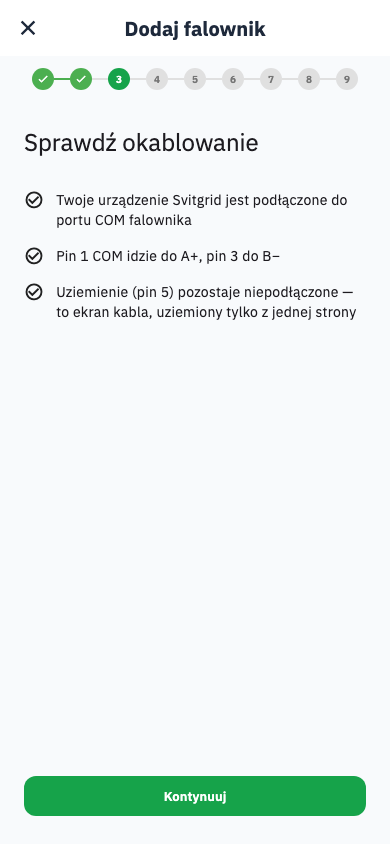

4. Potwierdź podłączenie. Lista powtarza tabelę powyżej.

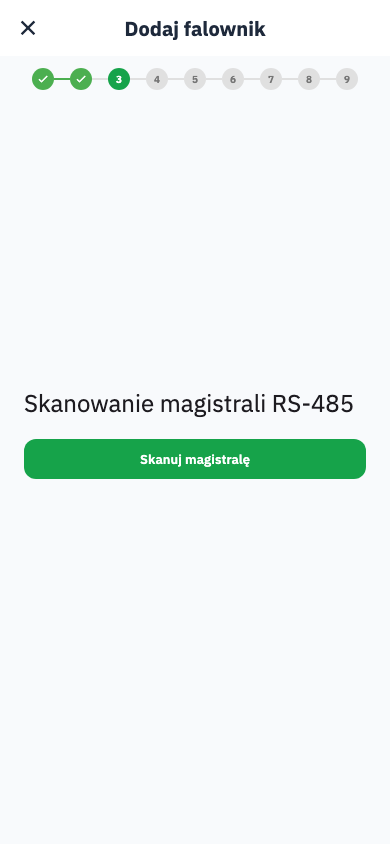

5. Przeskanuj magistralę. Svitgrid sprawdza kolejno wszystkie adresy, aż falownik odpowie, więc nie musisz znać jego adresu.

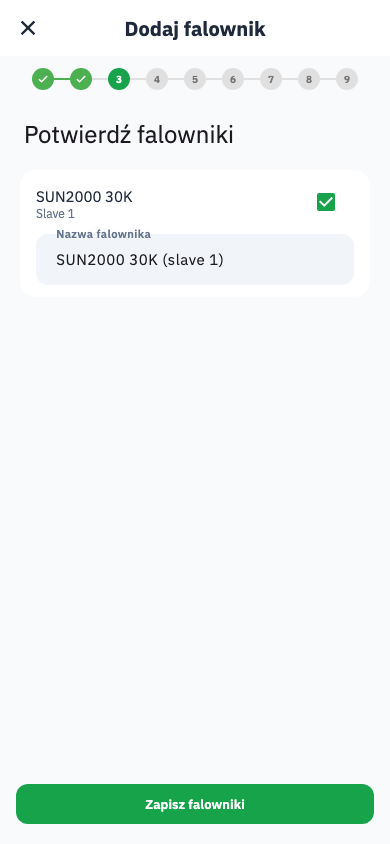

6. Potwierdź znalezione. Wyświetlany jest adres, pod którym odpowiedział; tutaj możesz też nazwać falownik.

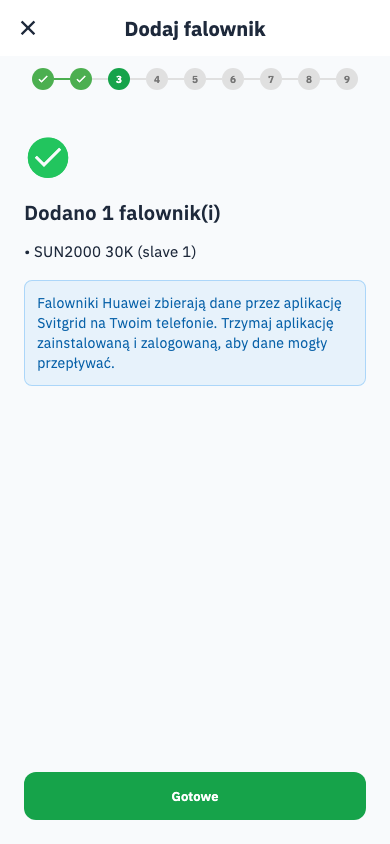

7. Zapisano.

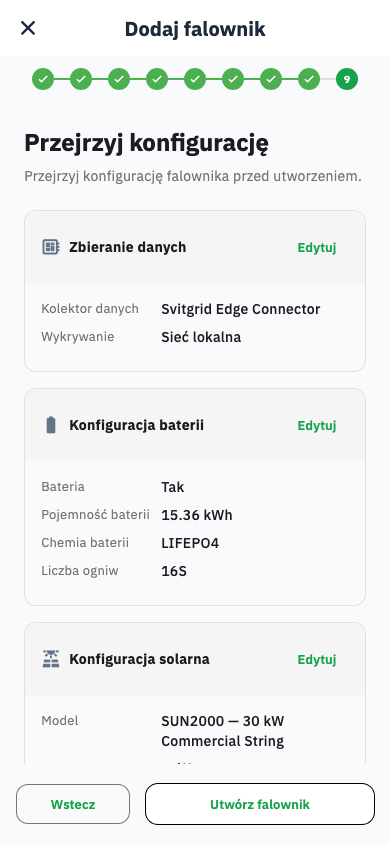

Następnie przejdź zwykłe kroki — bateria, panele, połączenie urządzenia edge przez Bluetooth, WiFi i lokalizacja — i sprawdź konfigurację.
Kiedy działa

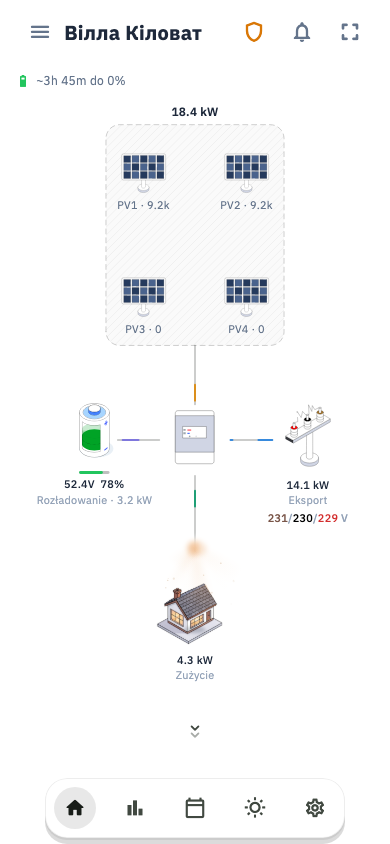

Pojawia się Twoja instalacja, a urządzenie nadal przesyła dane samodzielnie.
Jeśli skanowanie nic nie znalazło
Skanowanie sprawdza wszystkie adresy na magistrali, więc „nikt nie odpowiedział" prawie zawsze oznacza problem z podłączeniem, a nie z adresem.
- Zamień A+ i B−. Najczęstsza przyczyna, a próba jest bezpieczna.
- Sprawdź, czy falownik jest włączony. Wyłączony falownik nie może odpowiedzieć.
- Sprawdź, czy styk 5 nie jest podłączony. Uziemienie ekranu z obu stron może wyciszyć magistralę.
- Sprawdź zasilanie adaptera.
Jakie modele Huawei to obejmuje
Każdy falownik Huawei z portem COM i Modbus RTU, w tym serię SUN2000. Jeśli Twojego modelu nie ma na liście, napisz do nas przez Ustawienia → Pomoc; dodanie modelu zwykle idzie szybko, gdy mamy jeden zrzut rejestrów.
