Huawei tramite RS-485
Gli inverter Huawei senza SmartLogger e senza SDongle si possono comunque leggere: basta collegare un Svitgrid Edge Connector alla porta COM dell'inverter con due fili.
La maggior parte degli inverter Huawei viene letta attraverso la rete, tramite uno SmartLogger o un SDongle. Se il tuo non ha né l'uno né l'altro, non è irraggiungibile: un Svitgrid Edge Connector si collega direttamente alla porta COM e lo legge via RS-485.
Lo si fa una volta sola, durante la configurazione. Poi il dispositivo trasmette da solo, giorno e notte, che il telefono sia vicino o no.
Che cosa serve
- Un Svitgrid Edge Connector con adattatore RS-485
- Due fili tra l'adattatore e la porta COM dell'inverter
- Il nome e la password della tua rete WiFi
Spegni l'inverter prima di aprire la porta COM
Lavorare dentro un inverter è lavoro elettrico sotto tensione. Spegnilo e segui le istruzioni del produttore. Se non te la senti, fai fare il cablaggio a un installatore: la parte in app richiede due minuti.
Cablaggio
Il cavo collega il connettore COM dell'inverter alla presa RJ-45 del tuo Svitgrid Edge Connector. Le due numerazioni sono diverse: fai riferimento al segnale, mai al numero di pin.
| Segnale | Pin COM dell'inverter | Pin RJ-45 Svitgrid |
|---|---|---|
A+ | 1 | 2 |
B− | 3 | 1 |
| Terra RS-485 | 5 | 8 |
Nota l'incrocio: l'inverter porta A+ sul pin 1, il RJ-45 sul pin 2. Cablare "pin 1 con pin 1" inverte la coppia.
Il resto della presa — cosa fanno i pin da 3 a 8 e la regola per la messa a terra — è uguale per tutte le marche: vedi la convenzione dei pin RJ-45.
Invertire A e B non provoca danni
Se non risponde nulla, prova a invertire i due fili. Scambiare A+ e B− rende il bus silenzioso, ma non danneggia nulla.
Passo dopo passo
Crea prima l'account e la tua abitazione — vedi Creare un account e Prima configurazione. Poi aggiungi l'inverter.

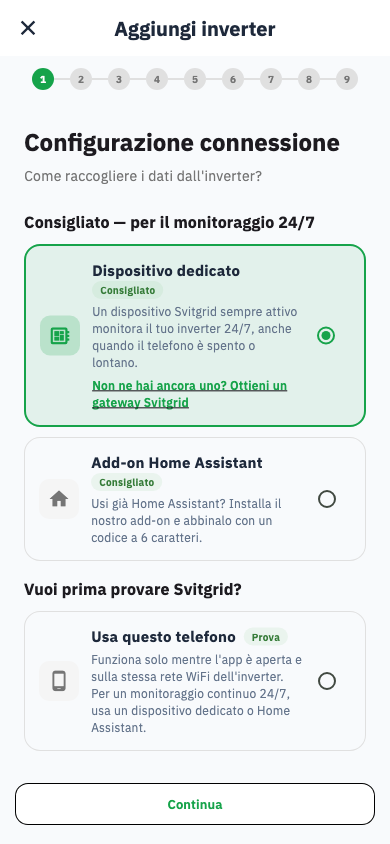

1. Scegli come verrà letto. Seleziona il dispositivo edge, non il telefono.

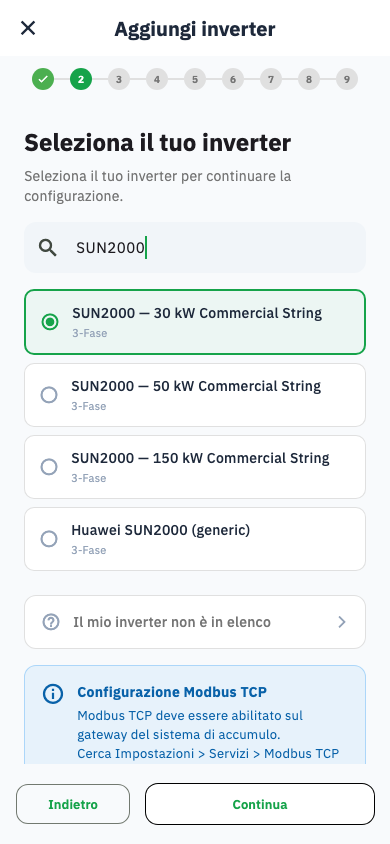

2. Scegli il modello. Digita SUN2000 nella ricerca.

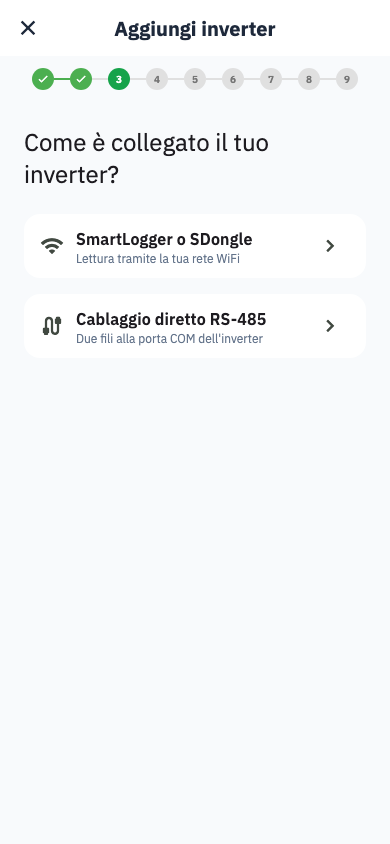

3. Scegli la connessione. È il passaggio decisivo: seleziona RS-485 diretto, non SmartLogger.

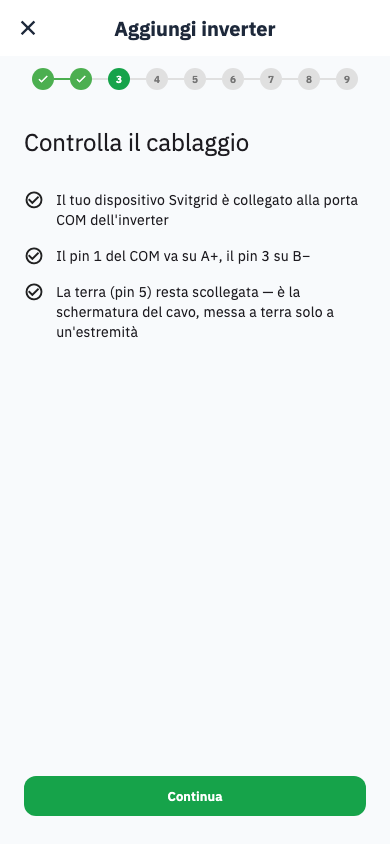

4. Conferma il cablaggio. L'elenco ripete la tabella qui sopra.

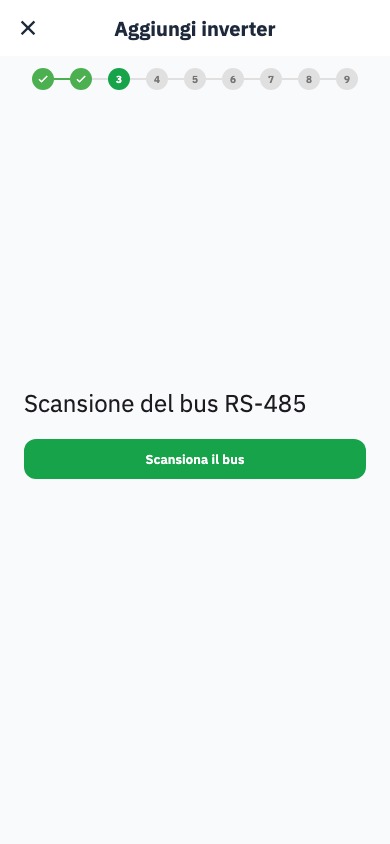

5. Scansiona il bus. Svitgrid prova tutti gli indirizzi finché l'inverter risponde, quindi non devi conoscere il suo.

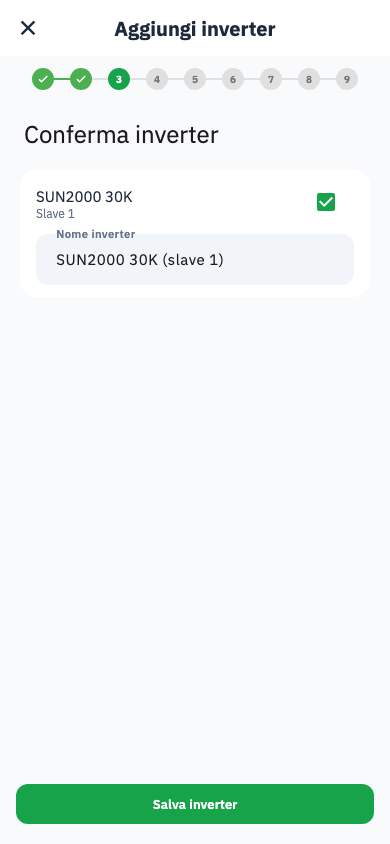

6. Conferma ciò che è stato trovato. Viene mostrato l'indirizzo a cui ha risposto; qui puoi anche rinominare l'inverter.

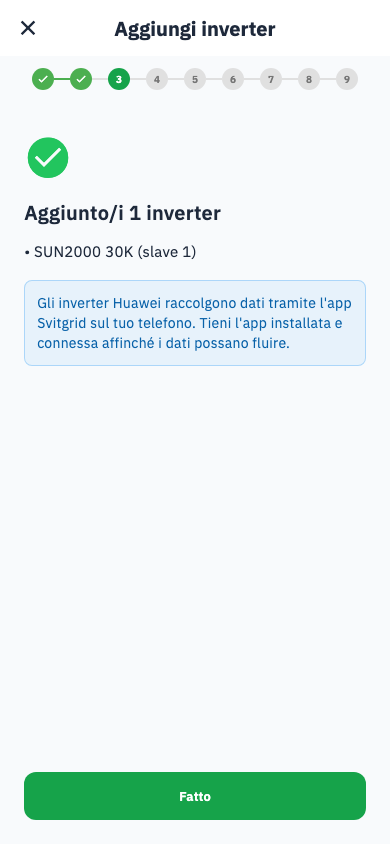

7. Salvato.

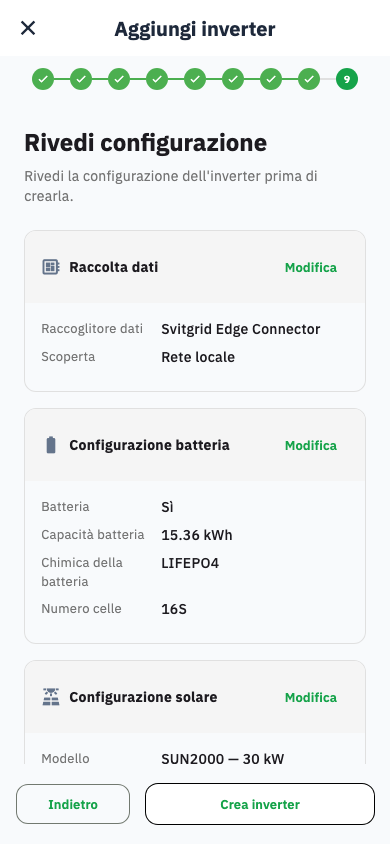

Poi completa i passaggi consueti — batteria, pannelli, collegamento del dispositivo edge via Bluetooth, WiFi e posizione — e rivedi la configurazione.
Quando funziona

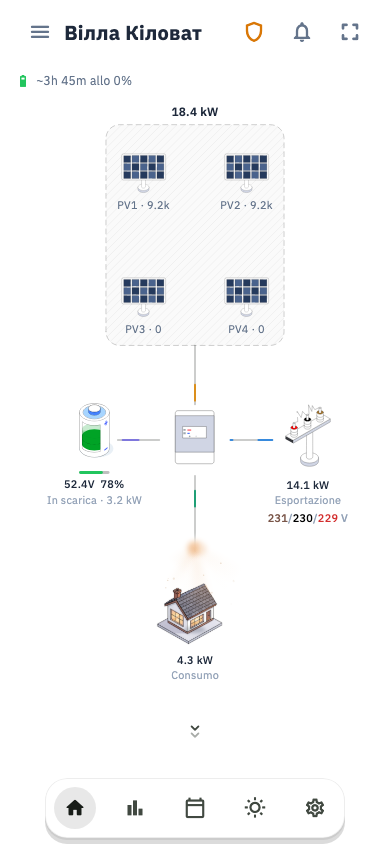

Compare la tua stazione e il dispositivo continua a trasmettere da solo.
Se la scansione non trova nulla
La scansione prova tutti gli indirizzi del bus, quindi "nessuna risposta" significa quasi sempre un problema di cablaggio, non di indirizzo.
- Inverti A+ e B−. La causa più comune, e provarci è innocuo.
- Verifica che l'inverter sia acceso. Un inverter spento non può rispondere.
- Verifica che il pin 5 non sia collegato. Mettere a terra lo schermo da entrambi i lati può silenziare il bus.
- Verifica che l'adattatore sia alimentato.
Quali modelli Huawei copre
Qualsiasi inverter Huawei con porta COM e Modbus RTU, gamma SUN2000 inclusa. Se il tuo modello non è nell'elenco, scrivici da Impostazioni → Aiuto; aggiungere un modello è di solito rapido una volta che abbiamo un dump dei registri.
