Huawei en RS-485
Les onduleurs Huawei sans SmartLogger ni SDongle peuvent tout de même être lus : il suffit de relier un Svitgrid Edge Connector au port COM de l'onduleur avec deux fils.
La plupart des onduleurs Huawei sont lus via votre réseau, par un SmartLogger ou un SDongle. Si le vôtre n'a ni l'un ni l'autre, il reste accessible : un Svitgrid Edge Connector se branche directement sur le port COM et le lit en RS-485.
Cela se fait une seule fois, lors de la configuration. Ensuite l'appareil transmet tout seul, jour et nuit, que votre téléphone soit à proximité ou non.
Ce qu'il vous faut
- Un Svitgrid Edge Connector avec adaptateur RS-485
- Deux fils entre l'adaptateur et le port COM de l'onduleur
- Le nom et le mot de passe de votre réseau WiFi
Éteignez l'onduleur avant d'ouvrir le port COM
Intervenir dans un onduleur, c'est travailler sur une installation électrique sous tension. Éteignez-le et suivez les instructions du fabricant. Si vous n'êtes pas à l'aise, faites réaliser le câblage par un installateur : la partie application prend deux minutes.
Câblage
Le câble relie le connecteur COM de l'onduleur à la prise RJ-45 de votre Svitgrid Edge Connector. Les deux numérotations diffèrent : fiez-vous au signal, jamais au numéro de broche.
| Signal | Broche COM de l'onduleur | Broche RJ-45 Svitgrid |
|---|---|---|
A+ | 1 | 2 |
B− | 3 | 1 |
| Terre RS-485 | 5 | 8 |
Notez le croisement : l'onduleur porte A+ sur la broche 1, le RJ-45 sur la broche 2. Câbler « broche 1 sur broche 1 » inverse la paire.
Le reste de la prise — le rôle des broches 3 à 8 et la règle de mise à la terre — est identique pour toutes les marques : voir la convention de brochage RJ-45.
Inverser A et B ne casse rien
Si rien ne répond, essayez d'intervertir les deux fils. Inverser A+ et B− rend le bus silencieux, mais n'endommage rien.
Étape par étape
Créez d'abord votre compte et votre foyer — voir Créer un compte et Première configuration. Ajoutez ensuite l'onduleur.

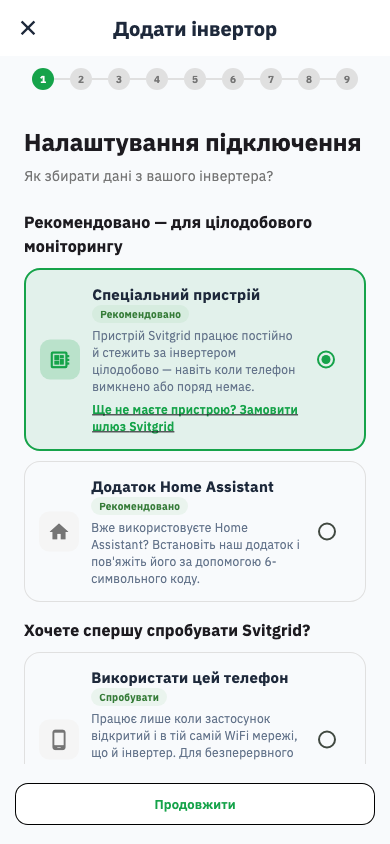

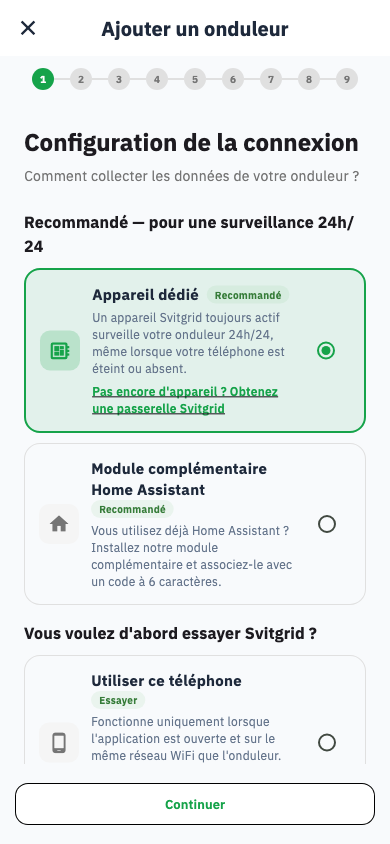

1. Choisissez le mode de lecture. Sélectionnez l'appareil edge, pas le téléphone.

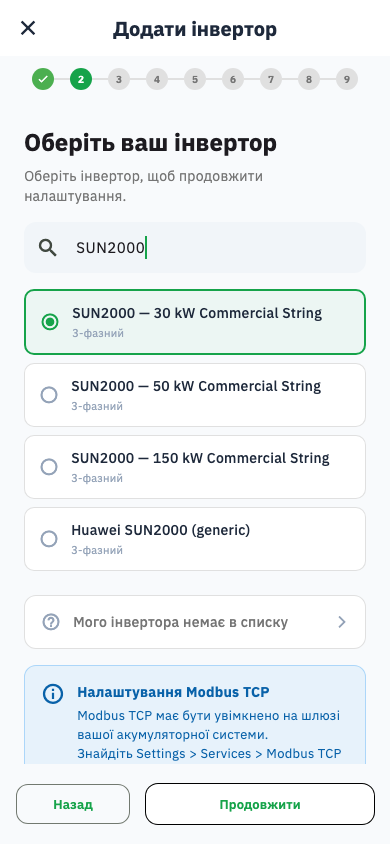

2. Choisissez votre modèle. Tapez SUN2000 dans la recherche.

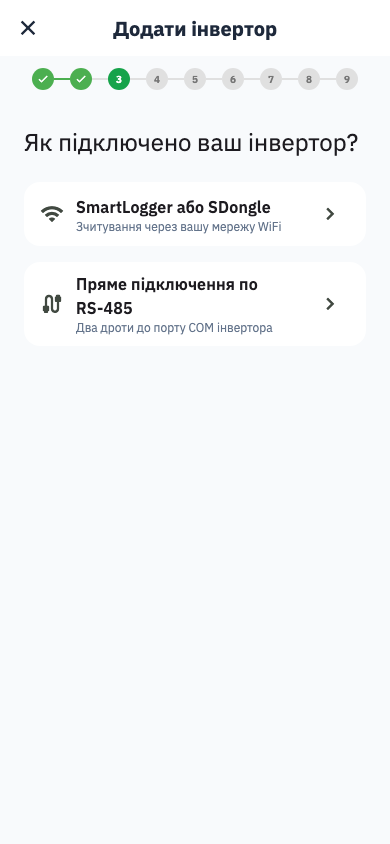

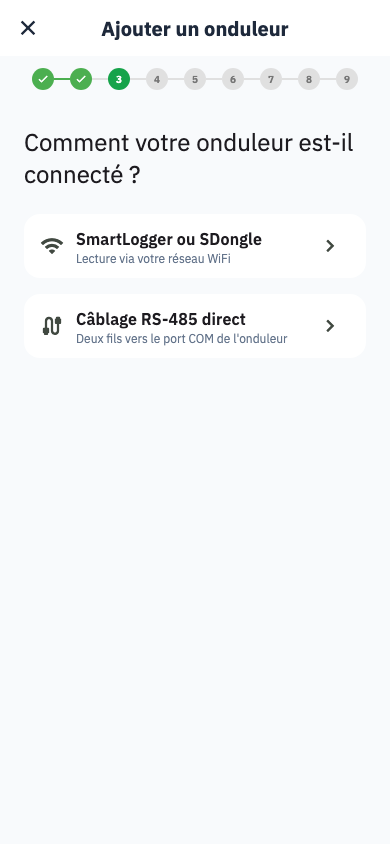

3. Choisissez la connexion. C'est l'étape déterminante : sélectionnez RS-485 direct, pas SmartLogger.

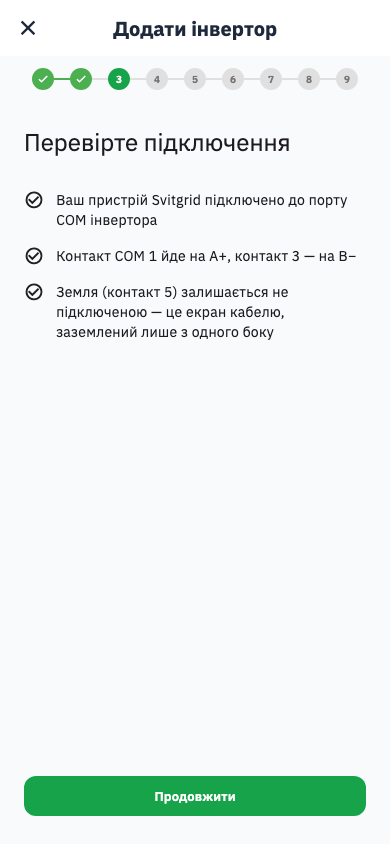

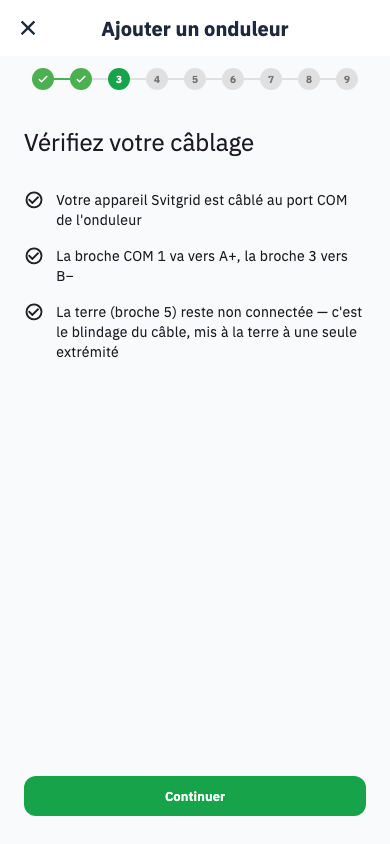

4. Vérifiez le câblage. La liste reprend le tableau ci-dessus.

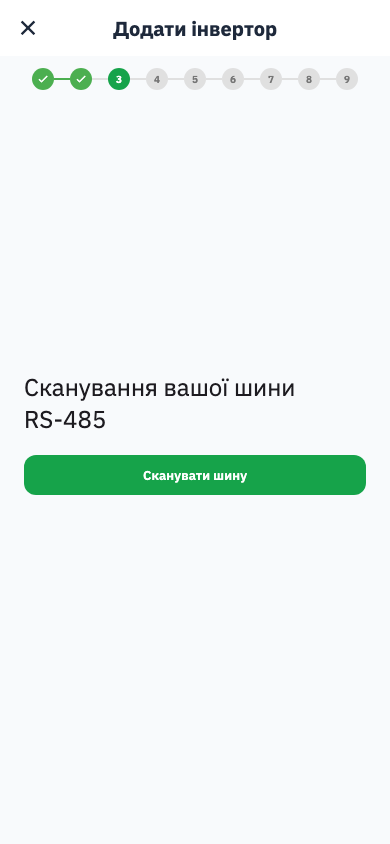

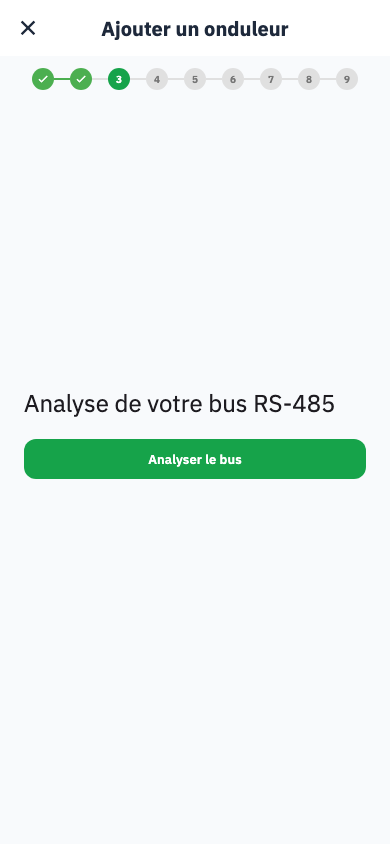

5. Balayez le bus. Svitgrid essaie toutes les adresses jusqu'à ce que l'onduleur réponde ; vous n'avez donc pas besoin de connaître la sienne.

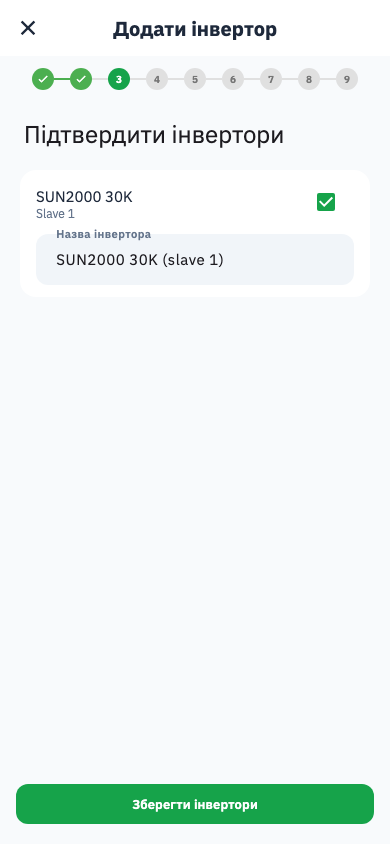

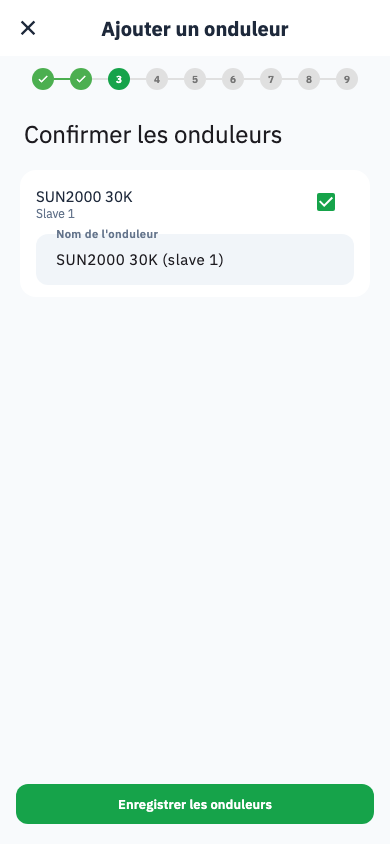

6. Confirmez ce qui a été trouvé. L'adresse à laquelle il a répondu s'affiche ; vous pouvez aussi renommer l'onduleur ici.

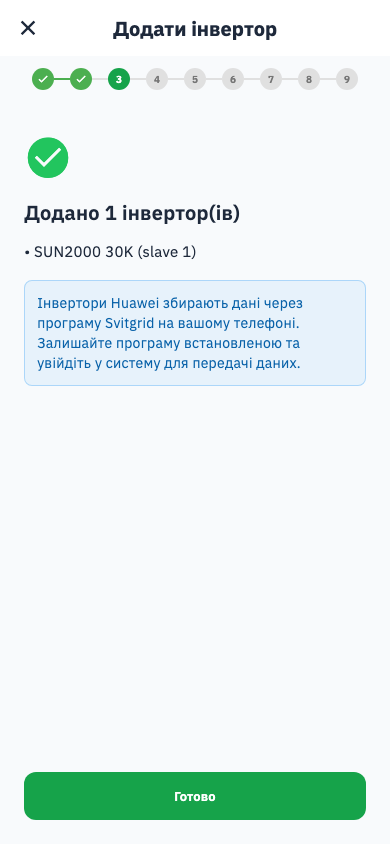

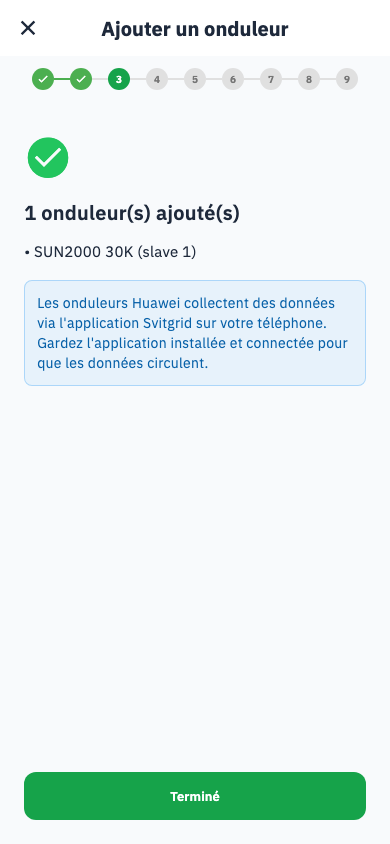

7. Enregistré.

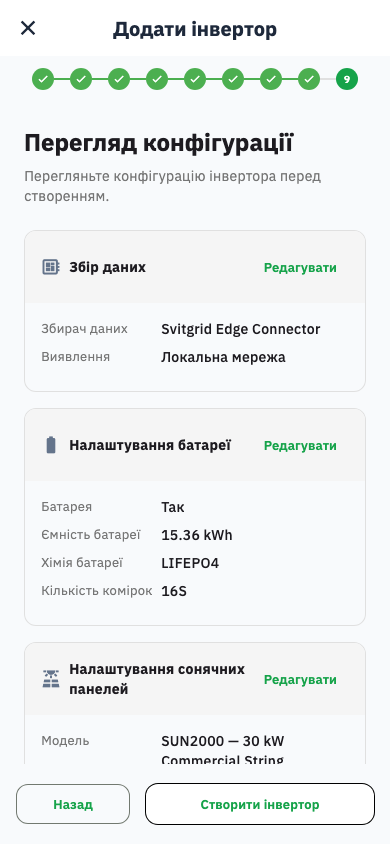

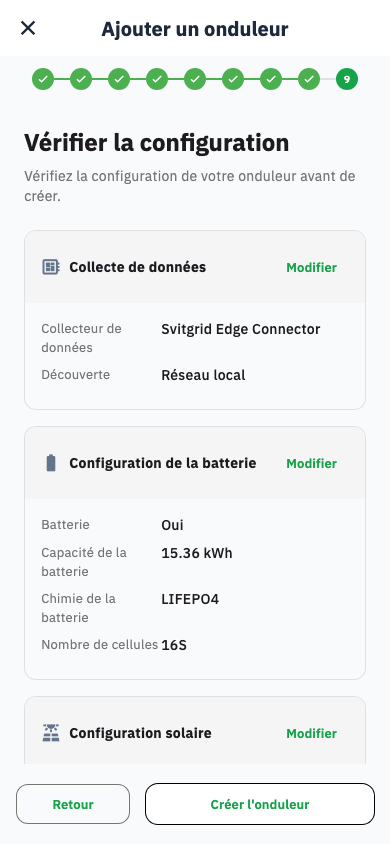

Terminez ensuite les étapes habituelles — batterie, panneaux, connexion de l'appareil edge en Bluetooth, WiFi et localisation — puis vérifiez la configuration.
Quand cela fonctionne

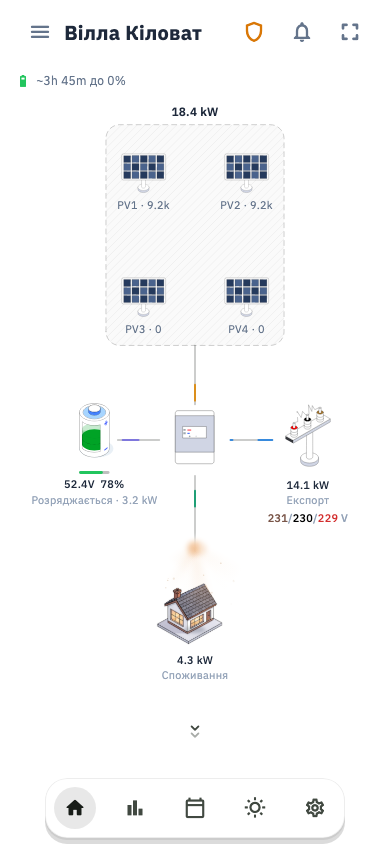

Votre station apparaît et l'appareil continue de transmettre tout seul.
Si le balayage ne trouve rien
Le balayage essaie toutes les adresses du bus ; « personne n'a répondu » signifie donc presque toujours un problème de câblage, pas d'adresse.
- Intervertissez A+ et B−. La cause la plus fréquente, et sans risque à essayer.
- Vérifiez que l'onduleur est allumé. Un onduleur éteint ne peut pas répondre.
- Vérifiez que la broche 5 n'est pas connectée. Relier le blindage à la terre aux deux extrémités peut rendre le bus muet.
- Vérifiez que l'adaptateur est alimenté.
Quels modèles Huawei sont concernés
Tout onduleur Huawei disposant d'un port COM et de Modbus RTU, gamme SUN2000 comprise. Si votre modèle n'apparaît pas dans la liste, écrivez-nous depuis Paramètres → Aide ; ajouter un modèle est en général rapide dès que nous avons un relevé de registres.
