Svitgrid тепер керує приладами вдома

Чому ми взялися за прилади

Ми в Svitgrid робимо застосунок для сонячних станцій, який працює з інверторами багатьох брендів: Deye, Sunsynk, Sol-Ark, Victron, SolaX, Anenji та іншими. Ним можна повністю замінити рідний застосунок інвертора, і ми намагаємося зробити його простішим і зрозумілішим для звичайної людини. Скільки людей уже обрали Svitgrid, видно на карті станцій, де справжнє розташування кожної станції приховане.

Від самого початку нас мучило одне питання. Керувати інвертором добре, але інвертор уміє небагато: брати енергію з батареї, від сонця, з мережі чи від генератора. Сказати йому, щоб бойлер зараз працював, а посудомийка почекала, не можна. Тому, коли ми проєктували свій пристрій, ми заклали в нього Zigbee-координатор — окремий мікроконтролер, який колись мав керувати приладами в домі. Перші напрацювання з’явилися одразу, а про повноцінну інтеграцію розповідаємо сьогодні.

Хто такі «ми»

Насправді «ми» — це я. Мене звати Іван Урсул, і Svitgrid я розробляю сам. Застосунком користується вже понад сотня людей. Кожне нове замовлення пристрою мене тішить, бо це знак, що в проєкт вірять. І водночас трохи засмучує, бо частину пристроїв я досі не довів до серійного виробництва.

Я сам користуюся Svitgrid щодня

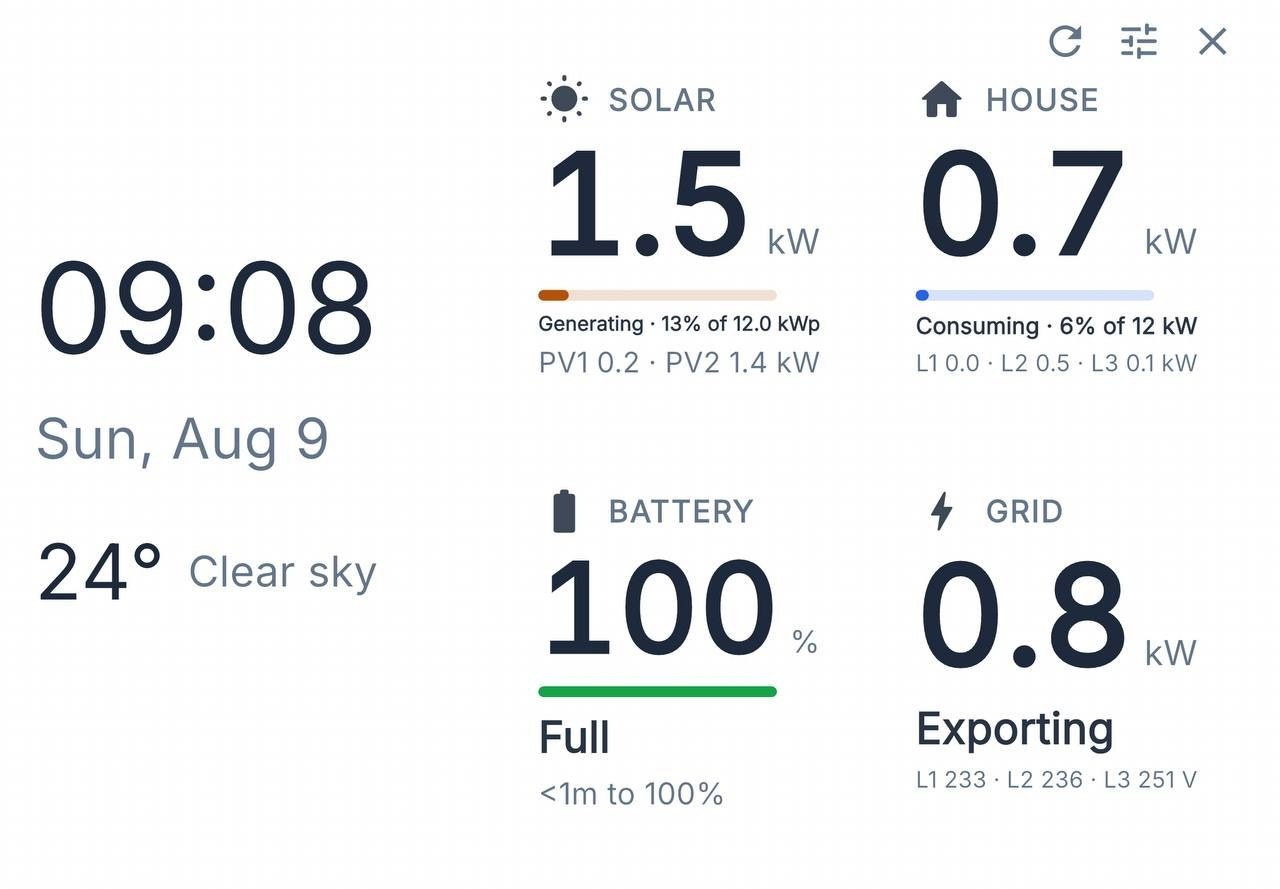

Я тримаюся простого правила: щоб зробити зручний застосунок, ним треба користуватися самому. Одне з перших, що я зробив, — повноекранний режим для планшета. Планшет висить у нас на видному місці, і вся родина бачить, скільки споживає дім і скільки лишилося в батареї. Дружина справді на нього дивиться, і нас це вже не раз виручало.

Але ми живемо поруч із країною, яка б’є по нашій енергетиці й хоче залишити нас без світла. Під час відключень не завжди є час і змога стежити за споживанням. А в моєму домі є прилади, які працюють постійно: компресор системи очищення озера, насос, що підвищує тиск води з міської мережі. Я хотів один раз налаштувати, як вони мають поводитися за різних умов, і більше про це не думати. Так у Svitgrid з’явилися Правила.

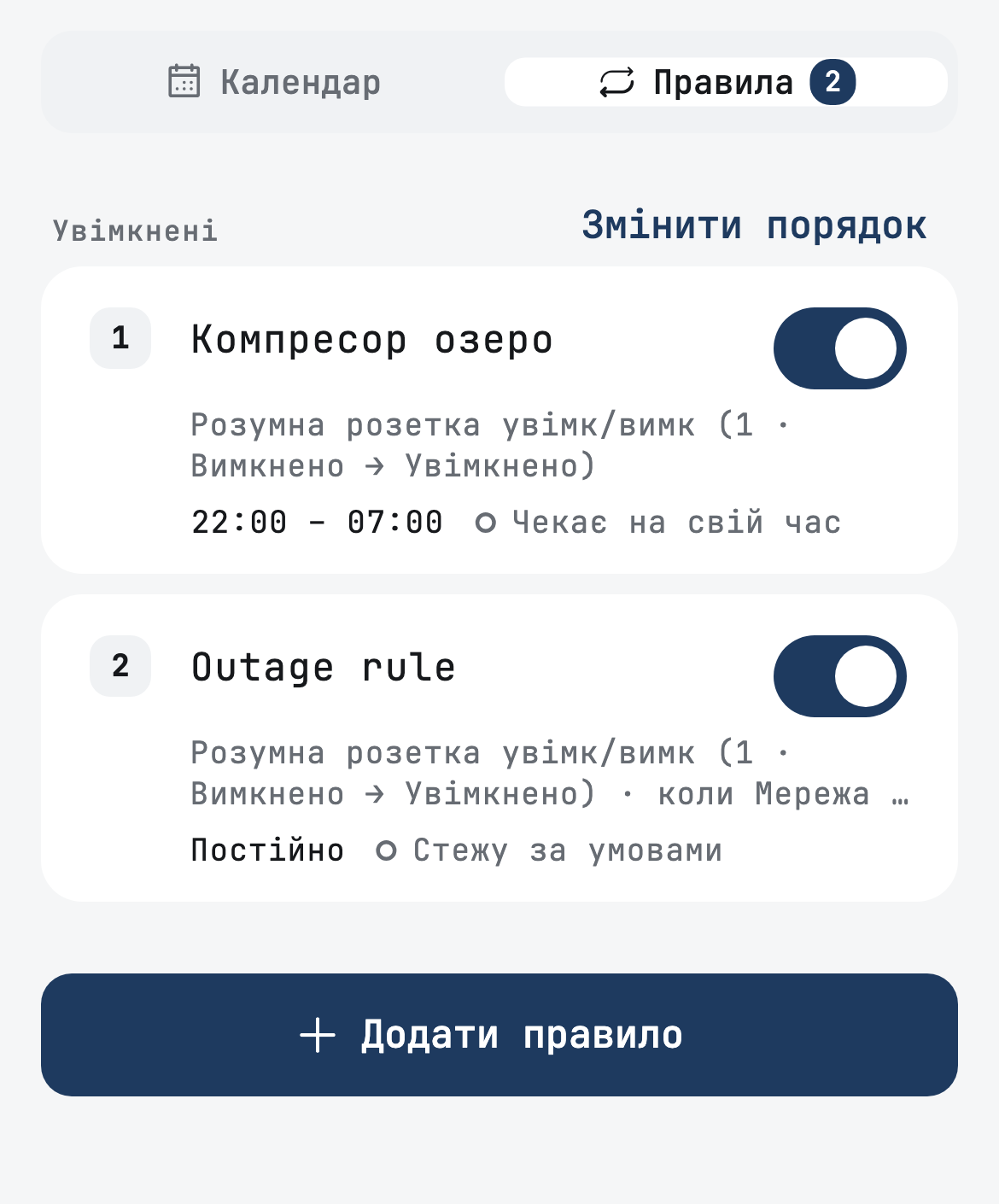

Що таке Правила

Правило працює за схемою «якщо… то…». Якщо зникла мережа, сонце дає достатньо енергії або напруга в мережі впала нижче норми, Svitgrid робить те, що ви задали: вимикає чи вмикає розумні розетки, змінює налаштування інвертора. Коли умова перестає виконуватися, усе повертається як було.

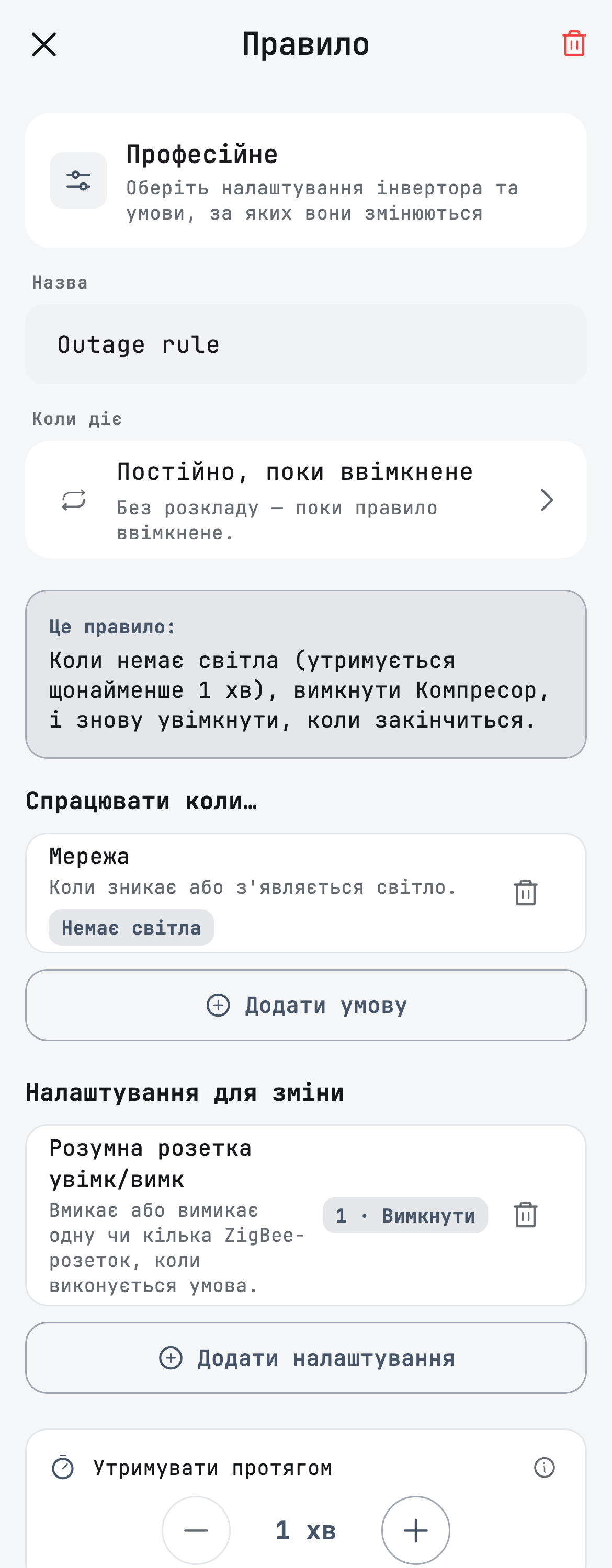

У мене, наприклад, компресор для озера вимикається з 22:00 до 07:00, щоб уночі не розряджати батарею. А коли зникає світло, інше правило вимикає його за хвилину-дві, хоч би яка була година.

Довелося підключити весь дім

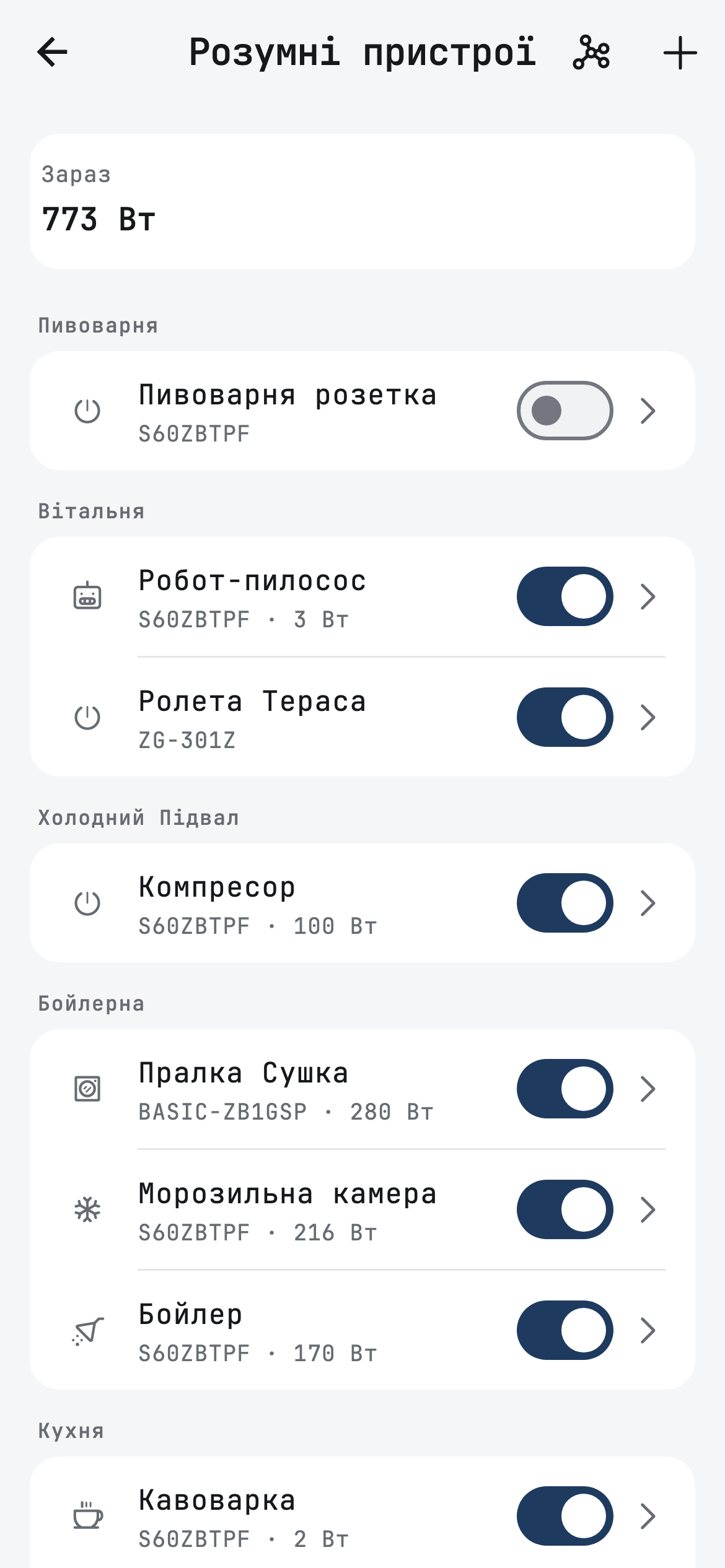

Щоб правилам було чим керувати, я підключив більшість приладів у домі через розумні розетки й Zigbee-автомати: бойлер, морозильну камеру, посудомийку, пральну і сушильну машини, кавоварку, чайник, насос, робот-пилосос, компресор для озера і ролету на терасі.

Zigbee будує сітку (mesh): більшість розеток і автоматів, які живляться від мережі, передають повідомлення далі, і так сигнал доходить до віддалених кімнат. Але дім у мене великий, а стіни й перекриття — по 40 см. Однієї сітки на весь дім не вистачило, тож я поставив три хаби ED-1 і отримав три окремі сітки. Застосунок тоді такого не вмів, тому довелося його допрацювати: тепер до одного дому можна під’єднати кілька хабів.

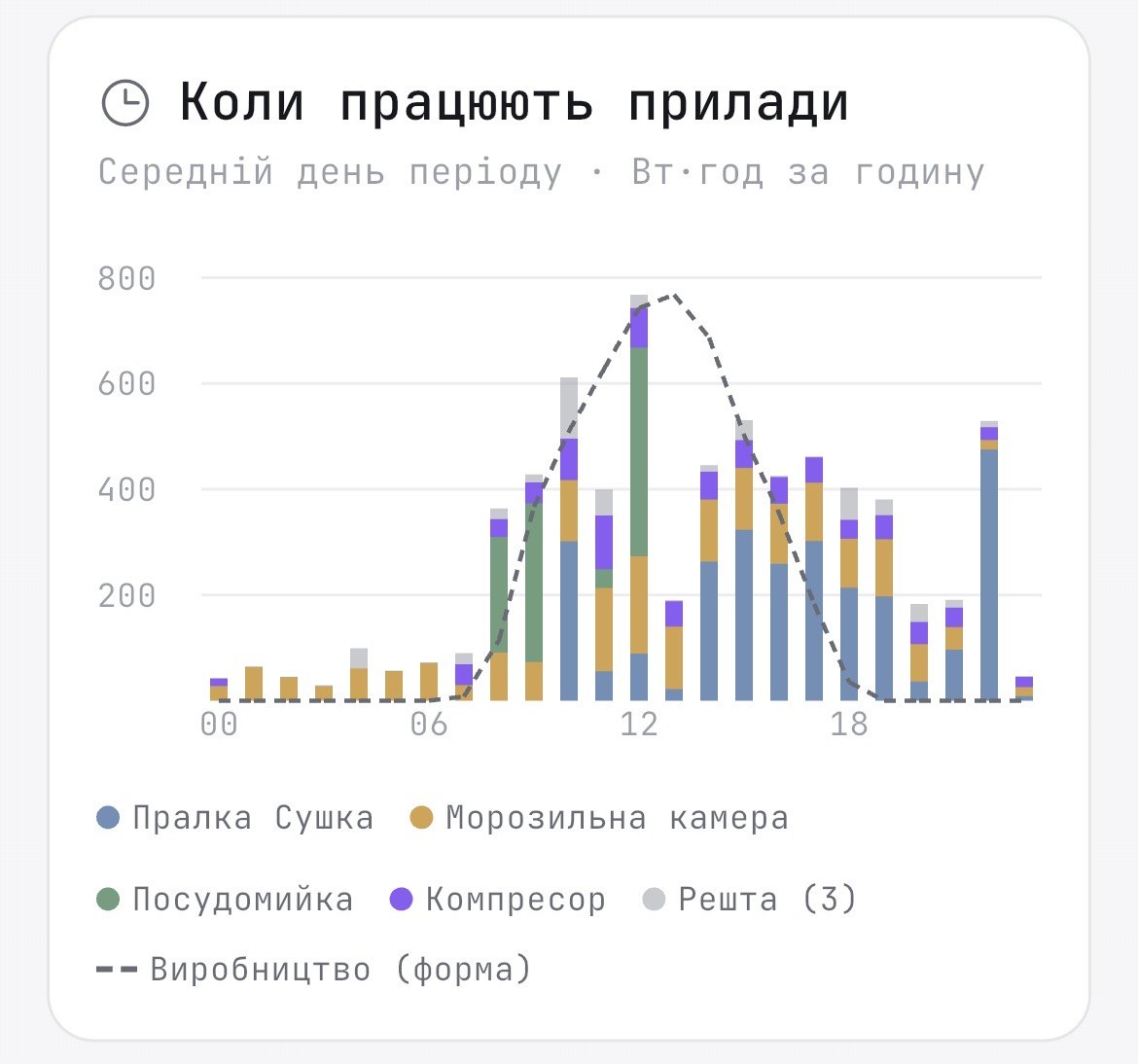

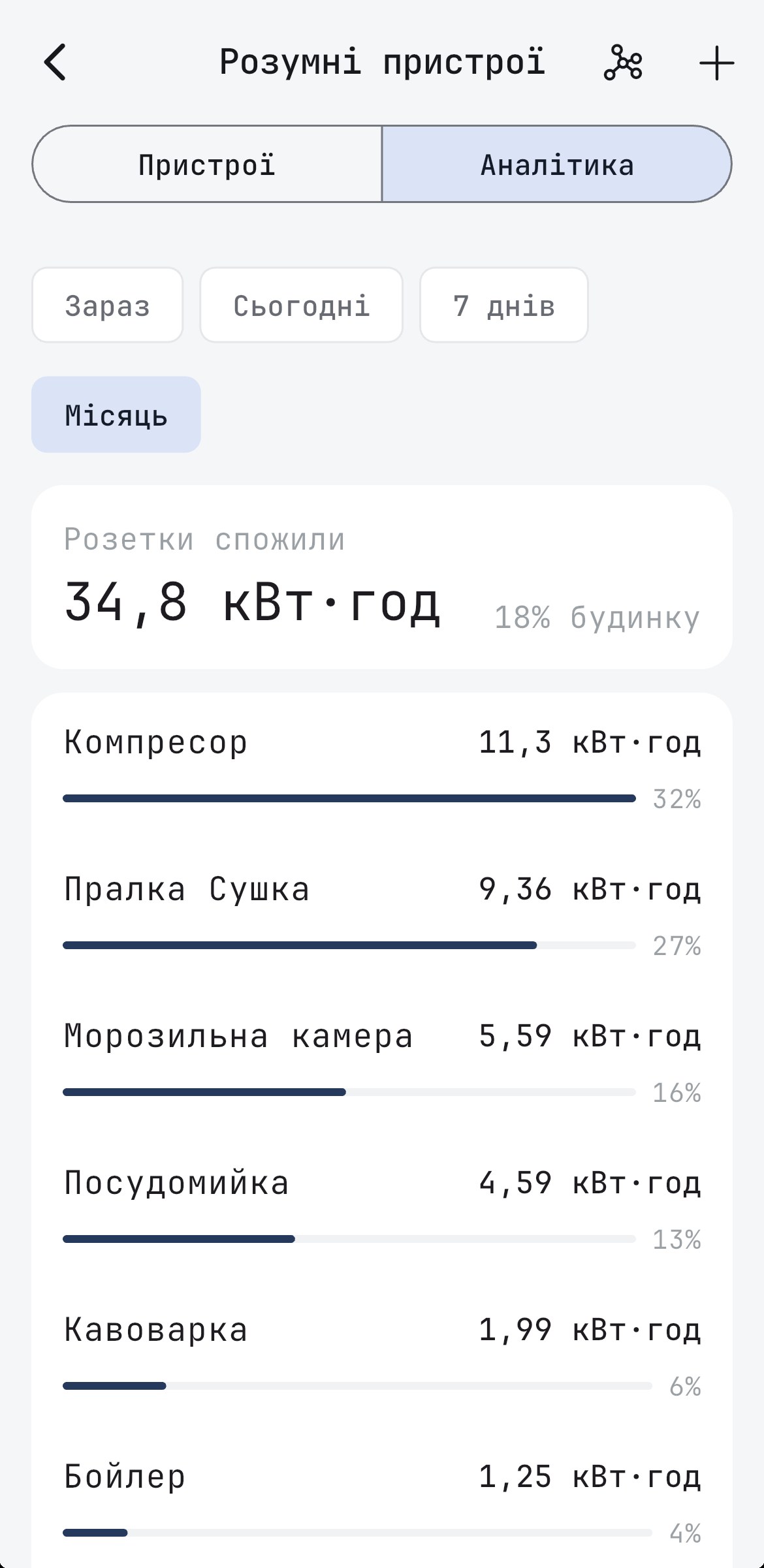

А як бонус, застосунок зберігає історію. Можна глянути, як споживав будь-який прилад за день, тиждень чи місяць, і коли саме він працює. На графіку нижче видно, що посудомийка в мене працює вранці й в обід, пральна із сушкою — вдень і ввечері, а морозильна камера — цілодобово. За місяць найбільше спожив компресор для озера — 11,3 кВт·год, бо працює цілодобово. Саме тому я вимикаю його на ніч.

Що це показало

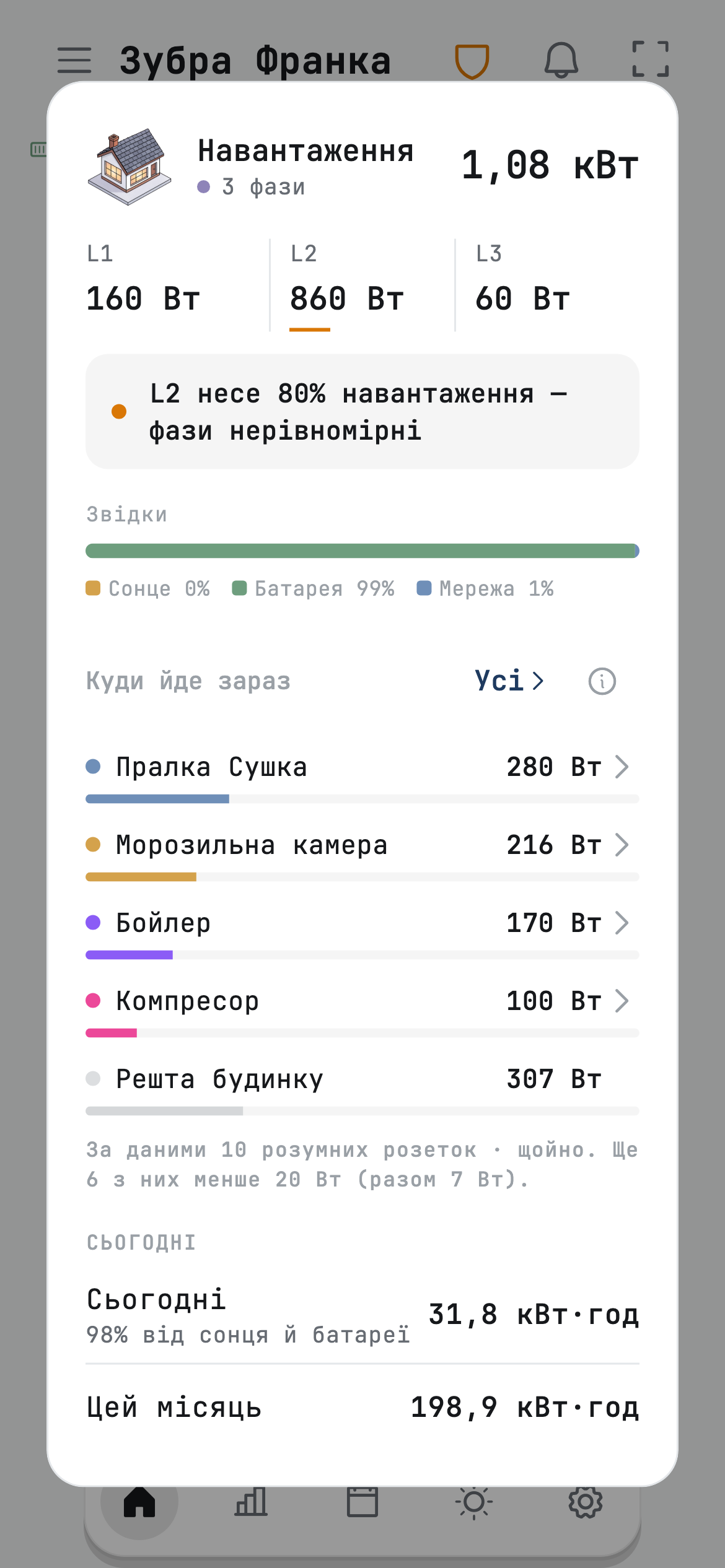

Коли кожен прилад підключений, видно, куди йде енергія. На головному екрані Svitgrid показує, скільки споживає кожна розетка просто зараз. Те, чого розетки не міряють, іде окремим рядком «Решта будинку».

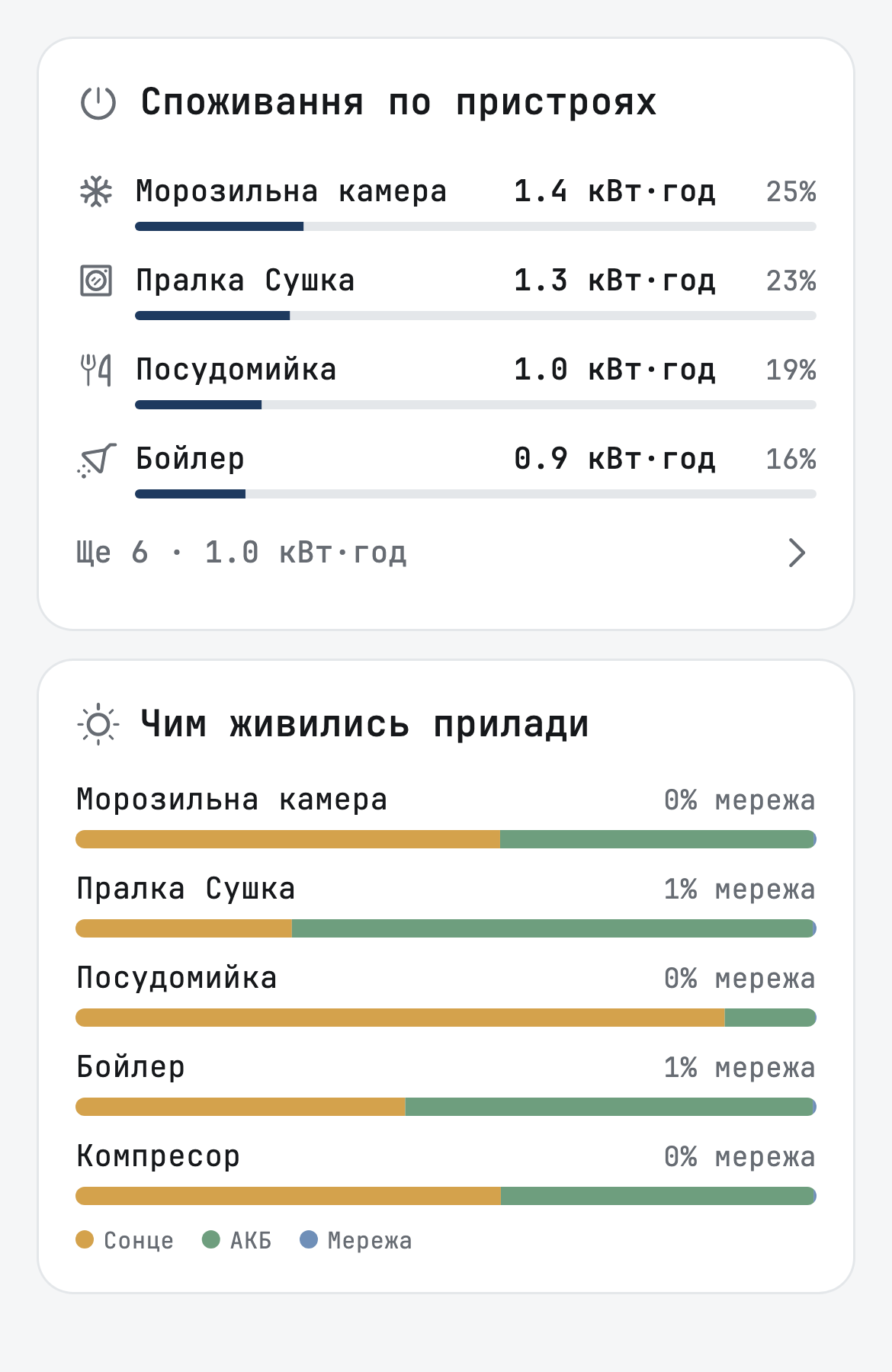

У звітах видно, скільки спожив кожен прилад і скільки з цього дала батарея. Ось три найбільші споживачі мого дому 7 жовтня з 13:00 до 21:00.

Морозильна камера спожила найбільше, але здебільшого вдень, від сонця. Пральна із сушкою спожила трохи менше, проте 70 % її енергії дала батарея, бо прали ввечері. Тепер я знаю, що прати краще вдень.

Розетка чи автомат

Прилади можна підключати двома способами: Zigbee-розеткою, яку вставляють у звичайну, або Zigbee-автоматом на DIN-рейку в щитку. Я зробив мікс. Посудомийка і пральна машина мають у моєму щитку окремі лінії, тож ними керують автомати. Бойлер і решта приладів — у розетках. Що зручніше саме вам, вирішуйте самі.

Якщо ставите автомати, зважте на одне: радіо погано проходить крізь метал. У металевому щитку Zigbee-автомат може не дістати до сітки, тож краще пластиковий бокс або розетка неподалік, яка передасть сигнал далі.

І одне, що варто обговорити з електриком. Коли зникає світло, усе, що в ту мить працює, переходить на інвертор, тож сумарна потужність приладів на його лінії має вкладатися в його номінал. Холодильник і насоси я лише міряю, а правилом не вимикаю.

Чому Zigbee

Робити власну розумну розетку й продавати її за космічні гроші я не збираюся. Svitgrid заробляє на підписці, а залізо я хочу продавати доступне. Zigbee для цього підходить ідеально: розетки з вимірюванням потужності випускають десятки виробників, і коштують вони 400–1000 ₴. Фірмова розетка одного з виробників інверторів коштує близько 2000 ₴, потребує окремого модуля для інвертора, який у європейських магазинах коштує €50–86, тобто приблизно 2500–4000 ₴, і працює лише з інверторами свого бренду.

Частина дешевих розеток Tuya передає дані у власному форматі, який Svitgrid поки не розпізнає. Якщо сумніваєтеся, напишіть мені модель до покупки.

Що потрібно і скільки це коштує

Розетки й автомати під’єднуються до Svitgrid Gateway, того самого пристрою, що читає ваш інвертор. Якщо ваша станція видна в хмарному застосунку, наприклад Solarman, вам підходить ED-1 за 999 ₴: він читає інвертор через Wi-Fi, тож його можна поставити будь-де в домі. Якщо ні, потрібен ED-1.1 від 1400 ₴, який під’єднується до інвертора кабелем.

Якщо одна сітка не накриває весь дім, як у мене, докупіть ще один-два ED-1 і використовуйте їх як хаби. Застосунок це підтримує.

Розетки купуєте окремо, по 400–1000 ₴. Підписку можна оформити двома способами: у застосунку через App Store чи Google Play за $2, $5,99 або $11,99 на місяць, або на сайті за 72, 214 або 429 ₴ на місяць. На сайті ціна в гривнях і на 20 % нижча. Від тарифу залежить кількість розумних пристроїв: Basic — до 4, Plus — до 10, Pro — до 16 на кожен хаб. Наприклад, ED-1 і три розетки по 800 ₴ обійдуться приблизно в 3400 ₴ один раз, плюс Basic за 72 ₴ на місяць на сайті.
