Інвертор LuxPower у застосунку, по кабелю, без хмари
Шлюз ED-1.1 під’єднується до порту RS-485 інвертора й читає його напряму. Хмара LuxPower, донгл Wi-Fi й обліковий запис для цього не потрібні, а історія пишеться цілодобово.
Застосунок: від $2 на місяць.
Код встановлювача не потрібен
Застосунок LuxPower просить код встановлювача, коли ви реєструєте донгл Wi-Fi у хмарі LuxPower. ED-1.1 не користується ні донглом, ні хмарою: він читає інвертор сам, по кабелю. Тож ні коду, ні облікового запису, ні реєстрації донгла для Svitgrid не треба.
Під час підключення застосунок сам знаходить інвертор на кабелі й зчитує його серійний номер.
Як під’єднати

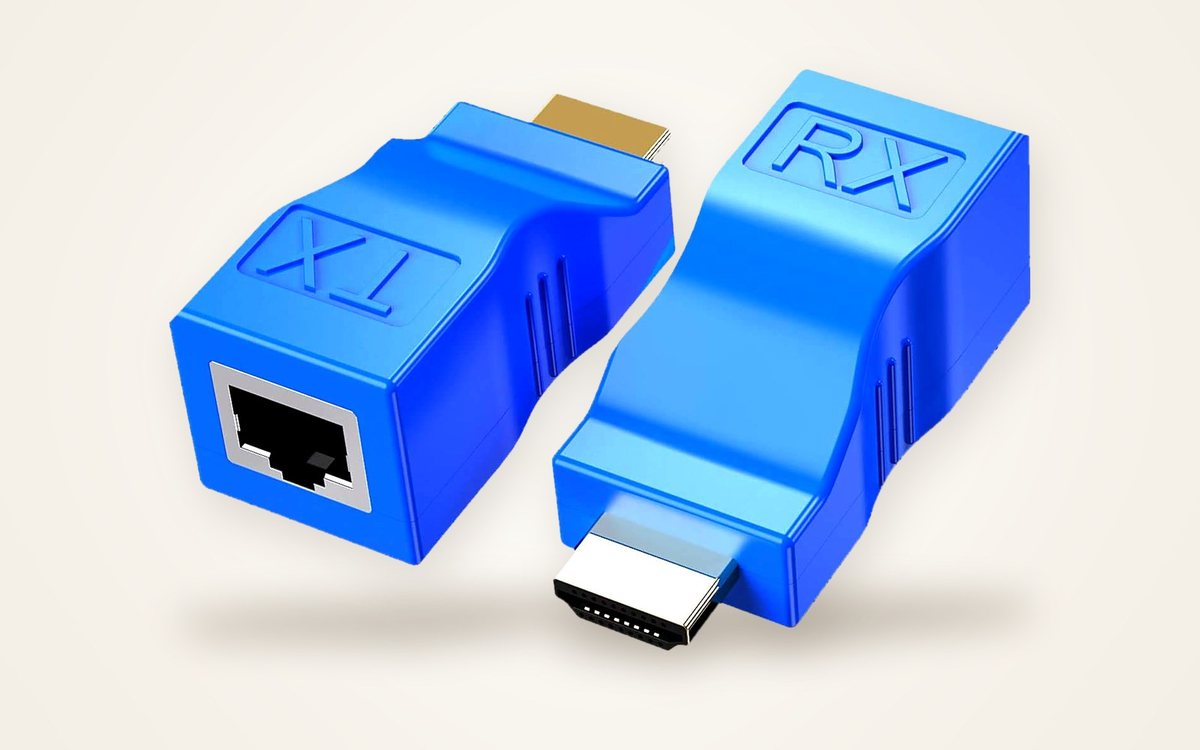

На старіших SNA5000 WPV з підписом «MPPT485» RS-485 виведено лише на порт «WIFI» у формі HDMI, куди вставляється донгл. Ми під’єднуємо до нього ED-1.1 через перехідник HDMI → RJ-45: перехідник вставляється в порт «WIFI», а від його гнізда RJ-45 до шлюзу йде мережевий кабель. Донгл на час роботи ED-1.1 виймається: порт обслуговує лише одного опитувача, тож донгл і шлюз не можуть працювати на ньому разом.
Контакт 15 HDMI → контакт 2 шлюзу
Це лінія A+ інвертора.
Контакт 14 HDMI → контакт 1 шлюзу
Це лінія B− інвертора.
Контакт 16 HDMI → контакт 3 шлюзу
Земля. Контакт 18 HDMI (+5 В, ним живиться донгл) лишається вільним, як і контакти живлення шлюзу 4 і 5. Повна схема — на сторінці розпіновки RJ-45.
Картки вище показують, які контакти мають з’єднатися. Перехідники HDMI → RJ-45 різних виробників розводять контакти по-різному, тож якщо збираєте з’єднання самі, звірте його з цими картками. Якщо інвертор не відповідає, поміняйте місцями A і B: це нічим не шкодить. Новіші SNA5000 WPV з підписом «MPPT485/CT» за документацією мають RS-485 на гнізді RJ-45, контакти 7 і 8, але ми цього ще не перевіряли. Сумніваєтесь у дротах? Надішліть фото обох кінців кабелю в Telegram, ми перевіримо.
Що це дає
Напряму, без хмари
Шлюз читає інвертор у вас удома, за протоколом Modbus RTU. Дані не проходять через сервери LuxPower.
Швидко і стабільно
Одне опитування триває близько 130 мс. У тестовому прогоні інвертор відповів на 183 запити зі 183.
Коли зникає інтернет
Якщо інтернет ненадовго зникне, плата притримає показники й надішле їх, щойно зв’язок повернеться.
Історія без пропусків
Шлюз пише дані цілодобово, тож графік за будь-який день не має дірок.
Що варто знати заздалегідь
Лише читання
Svitgrid показує дані LuxPower, але поки не змінює налаштувань інвертора. Режими й заряд ви й далі задаєте на самому інверторі.
Батарея і навантаження
Показники батареї й споживання будинку ми ще не звіряли на інверторі з батареєю. Якщо щось виглядає дивно, напишіть нам, і ми розберемося.
Без батареї вимикається разом із мережею
Автономний інвертор без батареї вимикається, коли зникає мережа. На цей час станція в застосунку показується офлайн.
Моделі LuxPower, з якими працює ED-1.1
| Модель | Тип | Фази | Що доступно |
|---|---|---|---|
| SNA5000 WPV | Гібрид · 5 кВт, 48 V | 1 | Дані |
Гібриди LuxPower LXP і EG4 по кабелю до ED-1.1 поки не читаються. Їх можна підключити через Home Assistant або телефон, але на справжньому інверторі ми цього ще не перевіряли. Іншу модель LuxPower? Напишіть нам у Telegram.
Питання власників LuxPower
Застосунок LuxPower просить код встановлювача. Де його взяти?
Для Svitgrid він не потрібен. Код встановлювача потрібен, щоб зареєструвати донгл Wi-Fi у хмарі LuxPower, а ED-1.1 читає інвертор по кабелю, без донгла й без хмари. Якщо ви все ж хочете користуватися застосунком LuxPower, код дає продавець, встановлювач або підтримка LuxPower за серійним номером інвертора. Але тоді порт займає донгл, і ED-1.1 до нього під’єднати не вийде.
Чи можна залишити донгл Wi-Fi і підключити ED-1.1 поруч?
Ні. На порту RS-485 може бути лише один опитувач, тож або донгл, або ED-1.1.
Чи можна керувати LuxPower із застосунку?
Поки ні. Svitgrid читає SNA5000 WPV, але не змінює його налаштувань.
У мене інший інвертор LuxPower. Він підійде?
По кабелю до ED-1.1 поки читається лише SNA5000 WPV. Гібриди LuxPower LXP і EG4 можна підключити через Home Assistant або телефон, але на справжньому інверторі ми цього ще не перевіряли.
Застосунок не знаходить інвертор на кабелі. Що робити?
Найчастіше переплутані A і B. Поміняйте місцями дроти на контактах 14 і 15 HDMI, перевірте, що земля на контакті 16 під’єднана, і натисніть пошук ще раз.
Чи потрібен встановлювач?
Ні. Перехідник HDMI → RJ-45 вставляється в порт «WIFI» інвертора, а мережевий кабель іде від нього до шлюзу. Шлюз живиться від USB-зарядки, а налаштування займає кілька хвилин у застосунку.
Де взяти перехідник HDMI → RJ-45?
Ми можемо надіслати його разом із ED-1.1. Просто вкажіть це в примітці до замовлення.
Читайте також
Ваш LuxPower у застосунку
Замовте ED-1.1, під’єднайте його до порту «WIFI» інвертора через перехідник HDMI → RJ-45, і за кілька хвилин станція з’явиться в застосунку. Перехідник, якщо потрібно, надішлемо разом зі шлюзом.
